Cấu tạo bơm bánh răng KCB300 đường kính 50mm áp suất 2.8 Bar công suất 5.5 kw
Vỏ bơm: Vỏ bơm thường làm từ vật liệu chất lượng cao như gang hoặc thép không gỉ. Nó có chức năng bao quanh các bộ phận bên trong bơm và bảo vệ chúng khỏi các yếu tố bên ngoài.
Trục bơm: Trục bơm là trục chịu lực và truyền động từ động cơ vào bộ truyền động của bơm. Trục bơm thường được làm từ thép cường độ cao để đảm bảo độ bền và độ chính xác trong quá trình hoạt động.
Bộ truyền động: Bơm bánh răng KCB300 sử dụng bộ truyền động bánh răng, bao gồm bánh răng đầu vào và bánh răng đầu ra. Bánh răng đầu vào được kết nối với trục động cơ và chuyển động quay thành chuyển động xoay của bánh răng đầu ra. Bộ truyền động bánh răng giúp tạo áp lực và chuyển động chất lỏng trong quá trình bơm.
Bánh răng: Bơm bánh răng KCB300 có hai bánh răng chủ động và bánh răng chịu động. Hai bánh răng này được thiết kế đặc biệt để khớp vào nhau và tạo ra không gian giữa chúng. Khi trục động quay, bánh răng chủ động đẩy chất lỏng qua không gian này, tạo ra áp suất và đẩy chất lỏng ra khỏi bơm.
Hộp đầu vào và đầu ra: Bơm bánh răng KCB300 có hộp đầu vào và đầu ra để kết nối với ống dẫn chất lỏng. Hộp đầu vào nhận chất lỏng từ nguồn cấp và đưa vào không gian giữa các bánh răng. Hộp đầu ra nhận chất lỏng từ không gian giữa bánh răng và đẩy nó ra ngoài bơm.
Ứng dụng bơm bánh răng KCB300 đường kính 50mm áp suất 2.8 Bar công suất 5.5 kw
Ứng dụng bơm bánh răng KCB300 có đường kính 50mm, áp suất là 2.8 Bar và công suất là 5.5 kW có thể được sử dụng trong nhiều lĩnh vực khác nhau. Dưới đây là một số ứng dụng phổ biến của loại bơm bánh răng này:
Dầu và khí đốt: Bơm bánh răng được sử dụng để cung cấp dầu và khí đốt trong nhiều ứng dụng công nghiệp, như hệ thống mỡ bôi trơn, hệ thống truyền động, hệ thống làm mát và hệ thống nhiên liệu.
Hóa chất: Bơm bánh răng có thể được sử dụng để vận chuyển các chất lỏng hóa chất như axit, dung môi, xà phòng, sơn và chất tẩy rửa.
Dược phẩm: Trong ngành công nghiệp dược phẩm, bơm bánh răng được sử dụng để vận chuyển các chất lỏng như thuốc, hóa chất phân tích và các chất liệu khác trong quá trình sản xuất.
Thực phẩm và đồ uống: Bơm bánh răng an toàn cho thực phẩm được sử dụng trong quá trình sản xuất và chế biến thực phẩm, bao gồm bơm các chất lỏng như sữa, nước giải khát, dầu ăn, mật ong và các thành phần khác.
Xử lý nước: Bơm bánh răng có thể được sử dụng trong các hệ thống xử lý nước, bao gồm cả xử lý nước thải, hệ thống cung cấp nước và hệ thống xử lý nước sạch.
Bảng thông số kỹ thuật của bơm bánh răng KCB200
| Model | Đường kính hút - xả ( mm ) | Lưu lượng ( m3 / h ) | Áp suất (Bar) | Động cơ ( kw ) | Đẩy cao ( m ) | Vật liệu |
| KCB 300 | 50 | 18 | 2.8 | 5.5 | 28 | Gang Thép
|
Bản vẽ kỹ thuật của bơm bánh răng KCB200

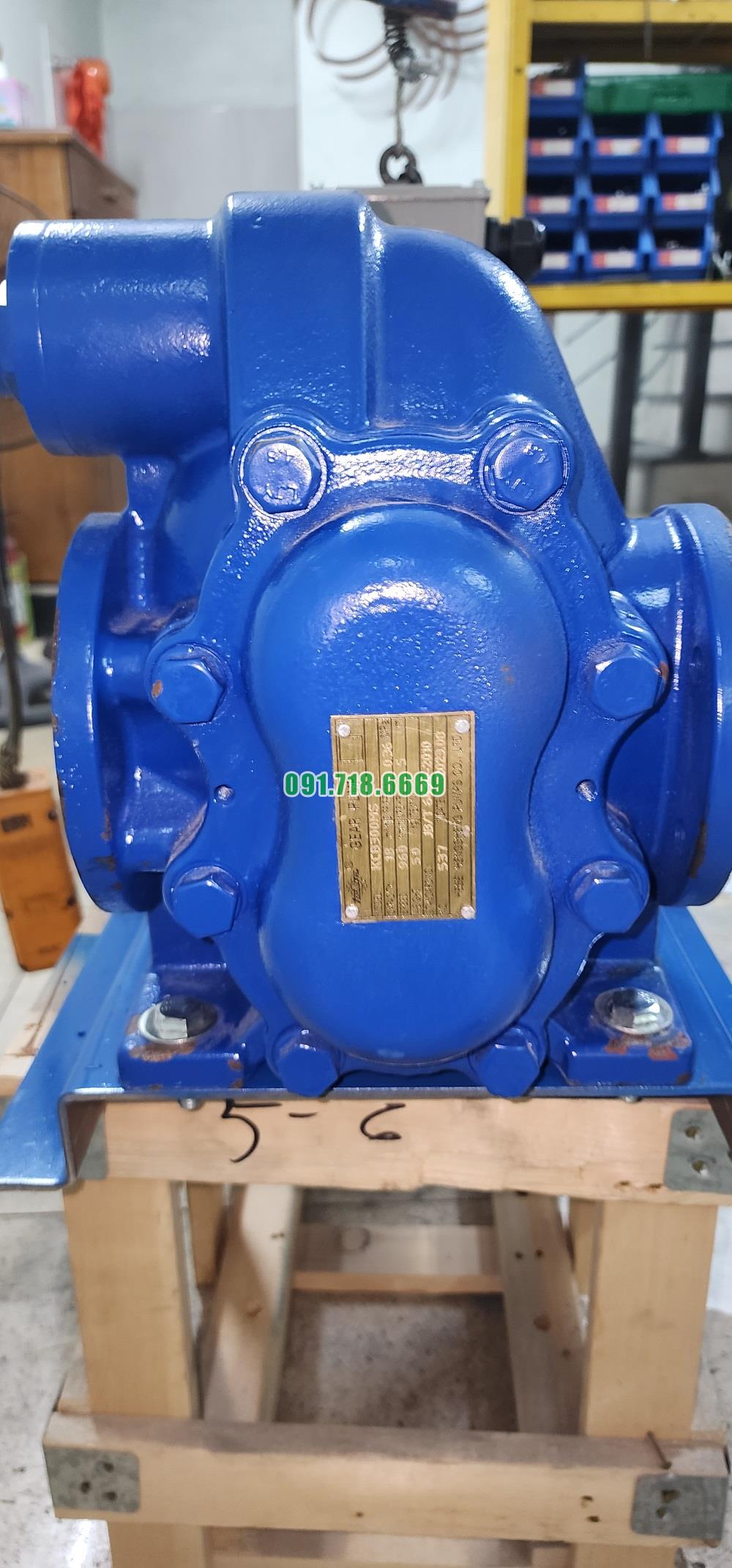

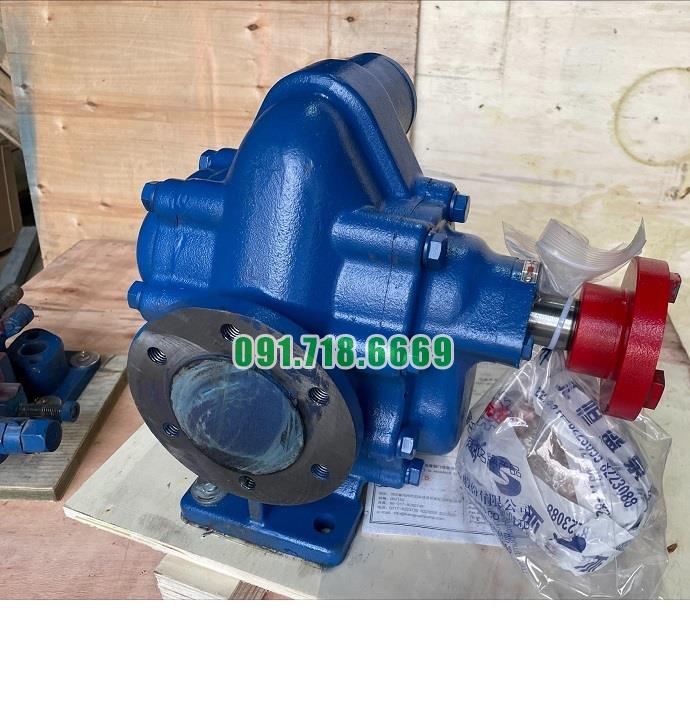

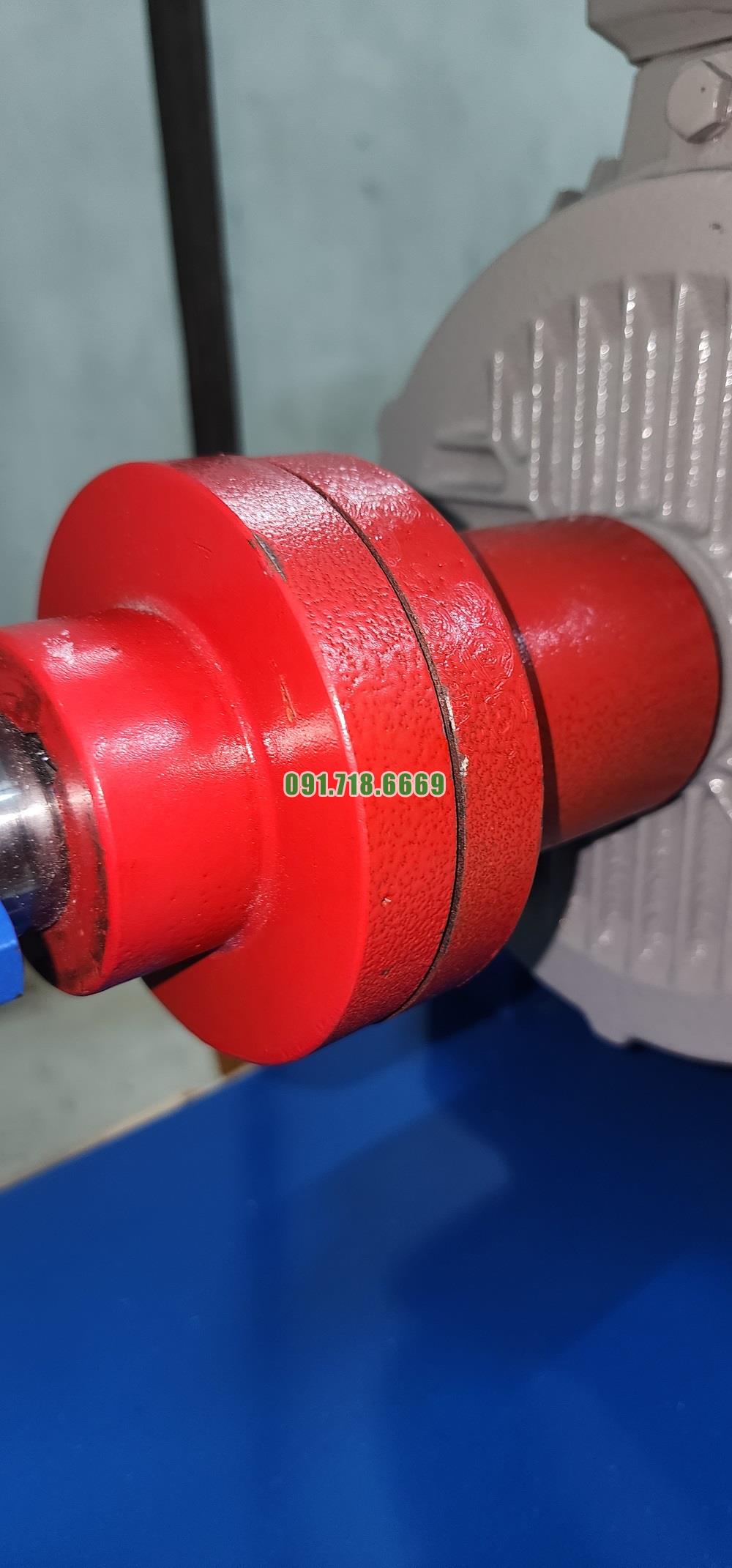

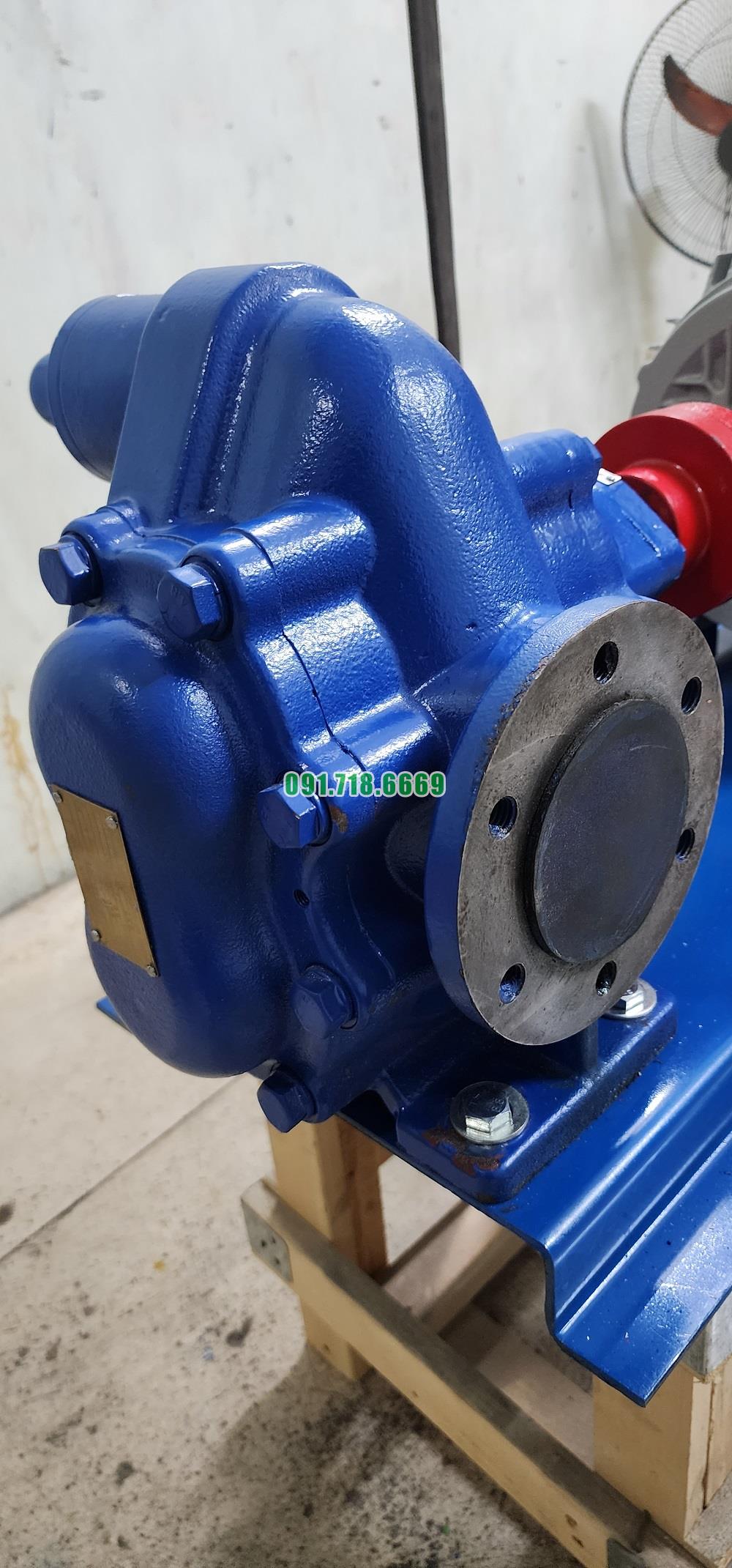

Những hình ảnh sản phẩm thực tế bơm bánh răng KCB200
