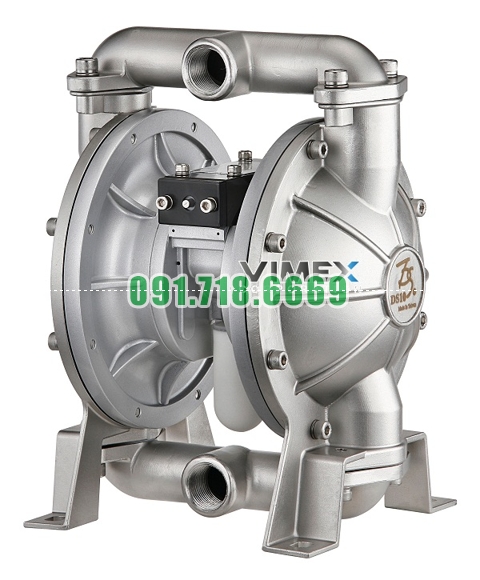

Máy bơm màng khí nén Đài Loan TDS DS10-SAT-TSTS-02 được thiết kế chuyên dụng để bơm mực in, dung môi, các chất dễ gây cháy nổ, các chất có độ ăn mòn cao. Ngoài ra máy bơm màng Đài Loan còn ưu điểm bơm được các loại chất lỏng sệt, nhờn mà không làm hư hỏng, biến dạng máy
Bảng tra thông số kỹ thuật máy bơm:
| Thương hiệu | TDS- Dyi Sheng Industry Co., ltd |
| Model: | DS10-SAT-TSTS-02 |
| Lưu lượng max (Qmax) | 10 m3/giờ |
| Áp lực max (Hmax) | 8.3 bar (83mH2O) |
| Cổng hút và cổng xả | 1-1/2” (inch) |
| Cổng kết nối khí nén vào | 1” (inch) |
| Đường kính hạt rắn tối đa | 3.0 mm |
| Khả năng hút khô và ướt | Khô: 3.7m, Ướt: 6m |
| Vật liệu thân bơm – màng bơm | Thân Inox- màng Teflon |
| Nhiệt độ max | 60-80 độ C |
| Chế độ bảo hành | 12 tháng (1 năm) |
| Tình trạng hàng | Mới 100% |
| Xuất xứ | Đài Loan – cung cấp CO, CQ |
Cấu tạo bơm màng (hình dưới)
– Các chi tiết của bơm được ghi chú rõ ràng trong file ảnh.
Bơm màng được thiết gồm 2 bộ phận chính:
– Phần buồng bơm (chi tiết số 104) là phần tiếp xúc trực tiếp với chất bơm phải chịu tác động lý – hóa vì vậy được sản xuất bằng vật liệu phù hợp với chất bơm, đây là bộ phận chính quan trọng của bơm có nhiệm vụ hút và đẩy chất bơm, độ bền của màng bơm quyết định cho sự thành công của cả máy bơm màng.
– Bộ phận chia khí nén, Van chia khí (hay còn gọi là motor khí nén), có nhiệm phụ phân chia khí nén cho hai bên màng bơm tạo lực đẩyvà hút cho màng bơm hoạt động. Bên trong van chia khí gồm có Piston đẩy (chi tiết số 11), xi lanh chia khí và các gioăng làm kín.
Máy bơm dạng này quý khách nếu cần nâng cấp chất lượng hay cần tư vấn kỹ hơn về kỹ thuật hay như máy bơm có tiết kiệm điện không thì có thể liên hệ trực tiếp số điện thoại ở dưới đây.
Nguyên lý làm việc của máy bơm màng (hình dưới)
Bơm sử dụng khí nén đẩy màng sang trái và sang phải để đẩy chất lỏng, gồm 2 chu kỳ: Hút – Đẩy.
– Ở chu kỳ hút: Van bi số 1 và 3 mở ra cho chất lỏng đi vào buồng bơm, khi đó van bi số 2 và 5 đóng lại.
– Ở chu kỳ đẩy: Van bi số 1 và số 3 đóng lại ngăn chất lỏng chảy ngược ra đường ống hút, khi đó van bi số 2 và số 5 mở ra cho chất lỏng đi qua đẩy ra đường ống xả.
– Sau khi kết thúc hai chu kỳ hút và xả là hoàn thành quá trình bơm.
Cách lắp đặt bơm màng và ảnh thực tế bơm đã lắp đặt tại công trường
– Tại hình A là cách lắp đặt bơm hút cao hơn bồn chứa.
– Tại hình B là cách lắp đặt bơm thấp hơn bồn chứa, trường hợp này ống ra của bơm phải làm cao hơn để tránh hiện tượng thông thủy.
– Ảnh lắp bơm tại công trình bơm hút hóa chất từ xe lên bồn chứa và bơm hút bùn cho máy ép bùn.Ứng dụng:
Hiện tại Việt Nam có rất nhiều khu công nghiệp, cụm công nghiệp được xây mới nên nhu cầu về thiết bị sản xuất là rất lớn mà bơm màng là 1 trong các thiết bị chính của dây truyền sản xuất đáp ứng yêu cầu vận chuyển chất lỏng ở các khâu nhập liệu, sang chiết, đóng gói…:
- Bơm màng được dùng nhiều trong ngành sản xuất hóa chất, thuốc bảo vệ thực vật.
- Dùng trong ngành sản xuất dược phẩm, thuốc thú ý.
- Công nghiệp san chiết đóng, vận tải đóng gói hóa chất.
- Dùng trong ngành thép, tẩy rửa bề mặt kim loại
- Dùng trong ngành xử lý nước thải…
Đổi trả – bảo hành – hỗ trợ kỹ thuật – giao hàng
- Hàng mới xuất ra khỏi kho sẽ được Công ty cổ phần Bơm Việt Nhật đổi mới trong vòng 3 ngày. Hàng chưa qua sử dụng.
- Hàng được bảo hành 12 tháng (1 năm) theo tiêu chuẩn của hãng.
- Số điện thoại hỗ trợ kỹ thuật sau bán hàng: 02436276669
- Giao hàng miễn phí trong nội thành Hà Nội, giao hàng tính phí đối với vị trí ngoại thành từ 50.000đ trở lên tùy thuộc vào số lượng hàng và trọng lượng hàng.
