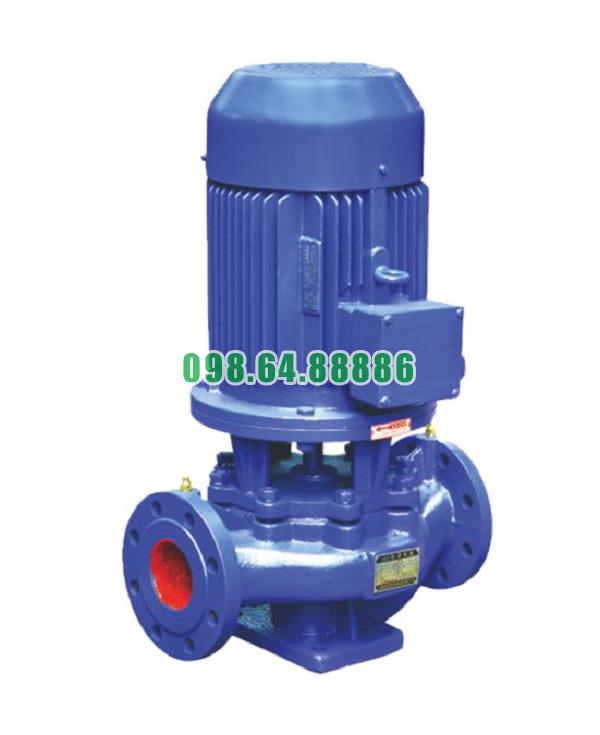

Bơm đa tầng cánh trục đứng, bơm inline, tăng áp ISG65-100, IRG65-100 1.5kw

Tải báo giá
• Mã SP
: ISG65-100
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 25 m3/h hoặc 6.94 L/s, đẩy cao 12.5m, động cơ 1.5 kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Hiểu rõ cấu tạo giúp sử dụng Máy bơm đa tầng cánh trục đứng model ISG65-100, IRG65-100 hiệu quả

Tại sao cần nắm vững cấu tạo của máy bơm?

Việc hiểu rõ cấu tạo của máy bơm đa tầng cánh trục đứng ISG65-100, IRG65-100 không chỉ giúp người vận hành sử dụng đúng cách, mà còn:

  • Tối ưu hiệu suất hoạt động

  • Phát hiện sớm dấu hiệu hư hỏng

  • Bảo trì đúng chu kỳ và kịp thời

  • Kéo dài tuổi thọ thiết bị

  • Tiết kiệm điện và chi phí vận hành

Khi nắm rõ từng bộ phận, người sử dụng có thể điều chỉnh cách vận hành cho phù hợp với mục tiêu sử dụng, từ đó đạt được hiệu quả tối đa cả về kỹ thuật lẫn kinh tế.

Cấu tạo chính của máy bơm ISG65-100, IRG65-100

1. Thân bơm (vỏ bơm)

Là bộ phận bao quanh toàn bộ buồng bơm, thường được đúc bằng gang xám, gang cầu hoặc thép không gỉ. Thân bơm có khả năng chịu áp suất lớn và bảo vệ các bộ phận bên trong khỏi tác động bên ngoài.

2. Buồng bơm đa tầng

Gồm nhiều khoang (tầng cánh) được ghép lại theo chiều dọc, mỗi tầng có một cánh bơm riêng. Cấu trúc này cho phép tạo áp lực cao mà vẫn giữ được kích thước gọn gàng. Mỗi tầng tăng thêm một mức áp, phù hợp cho các ứng dụng cần đẩy xa hoặc đẩy cao.

3. Cánh bơm

Cánh bơm là bộ phận quay, trực tiếp tạo ra lực ly tâm để đẩy chất lỏng. Cánh được làm từ gang, đồng hoặc inox, được cân bằng động chính xác để giảm rung và tăng tuổi thọ. Nhiều tầng cánh giúp phân phối áp lực đồng đều theo chiều cao trục.

4. Trục bơm

Trục nối trực tiếp với động cơ, truyền mô-men xoắn đến các cánh bơm. Thường làm từ thép không gỉ hoặc hợp kim tôi cứng, trục được gia công tinh để đảm bảo độ đồng tâm cao, giúp bơm chạy ổn định và êm.

5. Phớt cơ khí

Là bộ phận làm kín trục bơm, ngăn không cho chất lỏng rò rỉ ra ngoài theo trục quay. Phớt cơ khí được làm từ graphite, ceramic hoặc silicon carbide, giúp giữ kín tuyệt đối, kể cả khi làm việc với áp lực cao và nhiệt độ lớn.

6. Bệ đỡ và vòng bi

Bệ đỡ giữ trục quay ổn định, trong khi vòng bi giúp trục quay trơn tru, giảm ma sát và chịu lực trong quá trình vận hành. Vòng bi được bôi trơn bằng mỡ chịu nhiệt hoặc dầu chuyên dụng, cần kiểm tra định kỳ để đảm bảo hoạt động liên tục.

7. Cửa hút và cửa xả

Được bố trí theo hướng thẳng hàng, giúp dòng chất lỏng đi qua máy bơm mà không đổi hướng đột ngột, giảm tổn thất thủy lực. Thiết kế inline này cũng giúp dễ lắp đặtgiảm không gian chiếm dụng trong hệ thống ống.

Lợi ích khi sử dụng thiết bị đúng theo cấu tạo

  • Vận hành êm ái, ít rung, bảo vệ nền móng và giảm hỏng hóc liên quan đến va chạm cơ học

  • Giảm rò rỉ và tiết kiệm năng lượng nhờ hệ thống phớt kín hiệu quả

  • Hiệu suất cao nhờ nhiều tầng cánh, phù hợp với hệ thống yêu cầu cột áp lớn mà không cần tăng công suất động cơ

  • Tăng tuổi thọ máy bơm, hạn chế hỏng hóc không mong muốn do sử dụng sai cách

Lưu ý trong vận hành dựa trên cấu tạo

  • Tránh để bơm chạy khô, dễ làm hỏng phớt cơ khí và cánh bơm

  • Kiểm tra độ thẳng đứng của trục khi lắp đặt để đảm bảo đồng tâm

  • Bảo trì định kỳ vòng bi, phớt và làm sạch buồng cánh để tránh mài mòn do cặn bẩn

Hiểu rõ cấu tạo của máy bơm đa tầng cánh trục đứng model ISG65-100, IRG65-100 chính là chìa khóa để sử dụng thiết bị một cách hiệu quả, an toàn và bền bỉ. Từ trục, cánh, phớt đến vỏ bơm, mỗi bộ phận đều có vai trò quan trọng và ảnh hưởng trực tiếp đến hiệu suất cũng như tuổi thọ của toàn hệ thống. Trang bị đầy đủ kiến thức cấu tạo giúp người vận hành tối ưu hóa khả năng làm việc của thiết bị và giảm thiểu rủi ro trong quá trình sử dụng

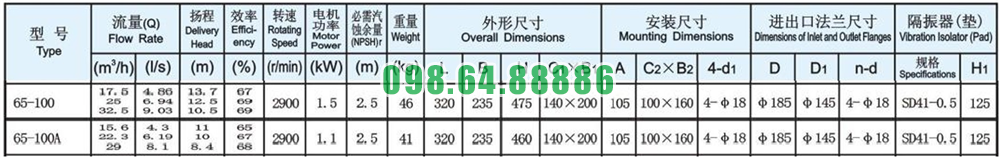

Thông số kỹ thuật và kích thước bơm model ISG65-100

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-100

Đường cong hiệu suất bơm model ISG65-100

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-100


Phụ kiện và kích thước lắp đặt bơm model ISG65-100


Phương thức lắp đặt bơm model ISG65-100
