Bơm dầu truyền nhiệt RY125-80-200 – Cơ chế vận chuyển dầu qua thiết bị tiêu thụ nhiệt
Trong hệ thống gia nhiệt bằng dầu truyền nhiệt, bơm RY125-80-200 giữ vai trò tạo và duy trì dòng tuần hoàn giữa nguồn gia nhiệt với các thiết bị tiêu thụ nhiệt. Dầu được gia nhiệt tại bộ gia nhiệt, sau đó bơm đưa dầu nóng qua đường ống đến áo gia nhiệt, bộ trao đổi nhiệt, máy sấy, khuôn hoặc bồn công nghệ. Tại thiết bị tiêu thụ nhiệt, dầu truyền nhiệt nhả nhiệt cho đối tượng cần gia nhiệt rồi quay trở lại nguồn gia nhiệt để tiếp tục chu trình.
Cơ chế vận chuyển này không chỉ là quá trình đưa dầu từ điểm này đến điểm khác. Dòng dầu phải được duy trì với lưu lượng, áp suất và nhiệt độ phù hợp để nhiệt lượng phân bố ổn định, hạn chế tổn thất và bảo đảm thiết bị tiêu thụ nhiệt làm việc đúng yêu cầu.
Vai trò của bơm trong mạch tuần hoàn dầu nhiệt
Bơm RY125-80-200 tạo ra chênh lệch áp suất giữa đầu hút và đầu đẩy. Chính chênh lệch này tạo lực đẩy để dầu di chuyển qua đường ống, van và thiết bị tiêu thụ nhiệt.
Một chu trình cơ bản gồm các bước:
1.Dầu truyền nhiệt từ đường hồi hoặc bồn chứa đi vào đầu hút của bơm.
2.Bánh công tác nhận chuyển động quay từ động cơ và truyền năng lượng cho dầu.
3.Dầu rời bơm ở đầu đẩy với lưu lượng và áp suất phù hợp.
4.Dầu nóng đi qua đường ống cấp đến thiết bị tiêu thụ nhiệt.
5.Dầu truyền một phần nhiệt cho thiết bị hoặc sản phẩm.
6.Dầu có nhiệt độ thấp hơn rời thiết bị qua đường hồi.
7.Dầu quay về bộ gia nhiệt hoặc bồn tuần hoàn để tiếp tục chu trình.
Bơm không tự tạo ra nhiệt lượng. Bơm cung cấp năng lượng thủy lực để vận chuyển môi chất mang nhiệt và duy trì tốc độ tuần hoàn cần thiết cho quá trình trao đổi nhiệt.
Giai đoạn dầu đi vào đầu hút của bơm
Dòng dầu bắt đầu hành trình qua thiết bị tiêu thụ nhiệt từ phía đầu hút. Dầu có thể đến bơm từ đường hồi của hệ thống hoặc từ bồn chứa dầu truyền nhiệt, tùy theo cấu hình mạch tuần hoàn.
Để dầu đi vào bơm ổn định, đường ống hút phải đủ kích thước, thông thoáng và kín. Van hút cần được mở đúng vị trí, bộ lọc không bị tắc và các mặt bích không được lọt khí. Nếu dòng dầu vào bị hạn chế, áp suất tại cửa hút giảm, bơm có thể rung, phát tiếng ồn hoặc xảy ra xâm thực.
Dầu truyền nhiệt có độ nhớt thay đổi theo nhiệt độ. Khi dầu còn nguội, độ nhớt cao hơn và sức cản dòng chảy lớn hơn. Khi dầu đạt nhiệt độ làm việc, độ nhớt giảm, giúp bơm vận chuyển thuận lợi hơn. Vì vậy, điều kiện khởi động và nhiệt độ dầu đầu vào ảnh hưởng trực tiếp đến tải của bơm.
Bánh công tác tạo năng lượng cho dòng dầu
Sau khi đi vào thân bơm, dầu được dẫn đến vùng trung tâm của bánh công tác. Bánh công tác quay nhờ mô-men truyền từ động cơ qua khớp nối và trục bơm.
Khi quay, bánh công tác tác động lên dầu, làm dầu tăng vận tốc và chuyển động ra phía ngoài. Năng lượng cơ học từ động cơ được chuyển thành năng lượng của dòng dầu. Dầu sau đó đi vào khoang dẫn hướng và khoang đẩy trước khi rời khỏi bơm.
Khả năng vận chuyển của bơm phụ thuộc vào nhiều yếu tố liên quan đến bánh công tác:
•Hình dạng và tình trạng cánh bơm.
•Độ cân bằng của bánh công tác.
•Khe hở giữa bánh công tác và thân bơm.
•Độ nhớt và nhiệt độ của dầu.
•Mức cản của đường ống và thiết bị tiêu thụ nhiệt.
Bánh công tác bị mòn, bám cặn hoặc mất cân bằng có thể làm giảm lưu lượng, tăng rung và khiến dầu không đi qua thiết bị tiêu thụ nhiệt theo đúng yêu cầu.
Hình thành áp suất tại đầu đẩy
Sau khi được gia tốc bởi bánh công tác, dầu đi qua vùng dẫn hướng và khoang đẩy. Tại đây, một phần vận tốc của dòng dầu được chuyển thành áp suất. Áp suất đầu đẩy phải đủ để vượt qua tổng trở lực của đường ống và các thiết bị trên mạch.
Tổng trở lực có thể bao gồm:
•Ma sát trên đường ống cấp và hồi.
•Tổn thất tại co, cút, van và mặt bích.
•Tổn thất qua áo gia nhiệt hoặc bộ trao đổi nhiệt.
•Chênh lệch độ cao giữa bơm và thiết bị.
•Tổn thất do dầu có độ nhớt cao.
Nếu cột áp của bơm không đủ, dầu sẽ không đạt lưu lượng cần thiết tại thiết bị tiêu thụ nhiệt. Nếu cột áp quá cao so với hệ thống, van có thể phải tiết lưu nhiều, năng lượng tiêu thụ tăng và nguy cơ rung hoặc ồn cũng lớn hơn.
Dầu di chuyển qua đường ống cấp
Từ đầu đẩy của bơm, dầu nóng đi vào đường ống cấp. Đường ống có nhiệm vụ đưa dầu đến một hoặc nhiều thiết bị tiêu thụ nhiệt.
Trong quá trình này, đường ống phải bảo đảm ba yêu cầu chính: dẫn dầu ổn định, hạn chế thất thoát nhiệt và chịu được điều kiện nhiệt độ – áp suất. Đường ống quá nhỏ làm tăng vận tốc và tổn thất áp suất; đường ống quá dài hoặc có quá nhiều co nối cũng làm giảm áp suất hữu ích đến thiết bị.
Cách nhiệt đường ống giúp hạn chế nhiệt lượng thất thoát ra môi trường. Khi nhiệt độ dầu được duy trì tốt trên đường đi, thiết bị tiêu thụ nhiệt nhận được nguồn dầu có điều kiện ổn định hơn và bộ gia nhiệt không phải tăng công suất quá mức để bù tổn thất.
Đường ống cũng cần có giá đỡ độc lập. Không nên để trọng lượng, rung động hoặc giãn nở nhiệt của đường ống truyền trực tiếp lên đầu đẩy của bơm.
Dầu đi vào thiết bị tiêu thụ nhiệt
Thiết bị tiêu thụ nhiệt là nơi dầu truyền nhiệt nhả nhiệt lượng cho đối tượng cần gia nhiệt. Tùy ứng dụng, thiết bị có thể là:
•Áo gia nhiệt của bồn phản ứng.
•Bồn nấu hoặc bồn phối trộn.
•Dàn gia nhiệt của máy sấy.
•Khuôn ép hoặc khuôn lưu hóa.
•Trục gia nhiệt trong dây chuyền cán, ép hoặc đùn.
•Thiết bị cô đặc hoặc gia nhiệt nguyên liệu.
Dầu nóng đi vào cửa cấp của thiết bị, di chuyển qua khoang, áo hoặc dàn truyền nhiệt, sau đó ra ở cửa hồi. Trong thời gian lưu chuyển, dầu truyền một phần nhiệt qua bề mặt kim loại đến sản phẩm, không khí, nước hoặc môi chất công nghệ khác.
Bơm RY125-80-200 không kiểm soát trực tiếp mức nhiệt tại bề mặt nhận nhiệt. Vai trò của bơm là bảo đảm dầu đi qua thiết bị với lưu lượng đủ và ổn định. Lưu lượng phù hợp giúp thay mới lớp dầu tiếp xúc với bề mặt truyền nhiệt, duy trì khả năng trao đổi nhiệt và hạn chế các vùng dầu bị giữ lâu gây quá nhiệt cục bộ.
Cơ chế truyền nhiệt trong thiết bị tiêu thụ
Khi dầu nóng tiếp xúc với thành ống, áo gia nhiệt hoặc bề mặt trao đổi nhiệt, nhiệt lượng truyền từ dầu qua thành kim loại đến đối tượng cần gia nhiệt. Hiệu quả truyền nhiệt phụ thuộc vào nhiệt độ dầu, lưu lượng, diện tích trao đổi nhiệt, tình trạng bề mặt và tính chất của môi chất nhận nhiệt.
Dòng dầu do bơm tạo ra có tác dụng:
•Đưa dầu nóng liên tục đến bề mặt trao đổi nhiệt.
•Hạn chế lớp dầu đứng yên gần bề mặt.
•Phân phối nhiệt đều hơn trong thiết bị.
•Đưa dầu đã giảm nhiệt ra khỏi thiết bị để quay lại chu trình.
•Giúp hệ thống phản hồi nhanh hơn khi tải nhiệt thay đổi.
Nếu lưu lượng quá thấp, dầu có thể truyền nhiệt không đều và nhiệt độ tại một số vị trí tăng cao. Nếu lưu lượng quá lớn, tổn thất áp suất tăng và năng lượng tiêu thụ của bơm có thể cao hơn cần thiết. Vì vậy, cần chọn chế độ tuần hoàn phù hợp với thiết kế của thiết bị tiêu thụ nhiệt.
Dòng dầu hồi ra khỏi thiết bị
Sau khi nhả nhiệt, dầu rời thiết bị qua đường hồi. Nhiệt độ dầu hồi thường thấp hơn nhiệt độ dầu cấp, mức chênh lệch phụ thuộc vào tải nhiệt và hiệu quả trao đổi nhiệt.
Đường hồi phải được thiết kế để đưa dầu về bồn hoặc bộ gia nhiệt với tổn thất phù hợp. Nếu đường hồi bị tắc, van đóng không đúng hoặc có nhiều cặn, áp suất trong thiết bị có thể tăng và lưu lượng tuần hoàn giảm.
Dầu hồi cũng cần được kiểm soát về nhiệt độ, chất lượng và khả năng lẫn khí. Không khí hoặc hơi trong đường hồi có thể làm dòng chảy dao động, gây tiếng ồn và ảnh hưởng đến hoạt động của bơm.
Sự phối hợp giữa bơm và thiết bị tiêu thụ nhiệt
Bơm và thiết bị tiêu thụ nhiệt phải được thiết kế theo cùng một yêu cầu công nghệ. Bơm tạo lưu lượng và cột áp, trong khi thiết bị quyết định mức trở lực và nhu cầu nhiệt của hệ thống.
Sự phối hợp thể hiện ở các yếu tố:
•Lưu lượng bơm phù hợp với diện tích và tải nhiệt của thiết bị.
•Cột áp đủ để vượt qua trở lực của thiết bị và đường ống.
•Nhiệt độ dầu cấp phù hợp với giới hạn của thiết bị.
•Đường kính cửa vào và cửa ra tương thích với đường ống.
•Van điều khiển có khả năng điều chỉnh dòng dầu theo tải.
•Đường hồi bảo đảm dầu rời thiết bị ổn định.
Nếu thiết bị tiêu thụ nhiệt có trở lực quá lớn nhưng bơm không đủ cột áp, lưu lượng thực tế sẽ thấp. Nếu thiết bị có trở lực thấp nhưng bơm tạo lưu lượng quá cao, hệ thống cần tiết lưu nhiều hơn và có thể phát sinh lãng phí năng lượng.
Vận chuyển dầu qua nhiều thiết bị tiêu thụ nhiệt
Trong nhà máy, một bơm có thể cấp dầu cho nhiều thiết bị cùng lúc hoặc theo từng chế độ vận hành. Dầu nóng đi qua đường ống chính rồi phân chia đến các nhánh thông qua van điều khiển.
Khi nhiều thiết bị hoạt động đồng thời, tổng nhu cầu lưu lượng tăng và bơm phải đáp ứng tổng trở lực của mạng đường ống. Khi chỉ một số thiết bị hoạt động, van tại các nhánh còn lại có thể điều chỉnh để cân bằng dòng dầu.
Việc phân phối không cân bằng có thể khiến một thiết bị nhận quá nhiều dầu trong khi thiết bị khác bị thiếu lưu lượng. Vì vậy, hệ thống nhiều nhánh cần được bố trí van, đồng hồ đo hoặc thiết bị điều khiển phù hợp để theo dõi và điều chỉnh dòng.
Ảnh hưởng của nhiệt độ và độ nhớt đến cơ chế vận chuyển
Dầu truyền nhiệt thay đổi độ nhớt theo nhiệt độ. Khi nhiệt độ thấp, dầu đặc hơn, làm tăng ma sát trong đường ống và tăng tải cho bơm. Khi nhiệt độ cao, dầu loãng hơn, dễ lưu thông nhưng yêu cầu đối với cụm làm kín, ổ trục và vật liệu lại cao hơn.
Trong giai đoạn khởi động, cần tránh để bơm phải vận chuyển dầu quá đặc trong thời gian dài. Hệ thống nên có quy trình làm nóng phù hợp để dầu đạt trạng thái thuận lợi trước khi tăng tải tuần hoàn.
Khi dầu quá nóng, độ nhớt giảm và nguy cơ rò rỉ tại các vị trí làm kín có thể tăng. Nhiệt độ cao cũng có thể làm phát sinh hơi hoặc khí tại vùng áp suất thấp, ảnh hưởng đến sự ổn định của dòng hút.
Các yếu tố làm gián đoạn quá trình vận chuyển
Một số sự cố có thể làm dầu không đi qua thiết bị tiêu thụ nhiệt đúng yêu cầu:
•Bộ lọc đường hút bị tắc.
•Đường ống bị đóng cặn hoặc thu hẹp.
•Bơm chạy thiếu dầu hoặc chạy khô.
•Bánh công tác bị mòn hoặc bám cặn.
•Động cơ bị quá tải hoặc quay không đúng tốc độ.
•Van điều khiển tại thiết bị bị kẹt.
•Dầu bị biến chất hoặc có độ nhớt không phù hợp.
Khi lưu lượng đến thiết bị giảm, cần kiểm tra theo toàn bộ chuỗi từ nguồn dầu, đầu hút, bơm, đầu đẩy, đường ống cấp, thiết bị tiêu thụ và đường hồi. Không nên chỉ kiểm tra riêng bơm vì trở lực hoặc tắc nghẽn ở thiết bị cũng có thể là nguyên nhân.
Kiểm soát lưu lượng và nhiệt độ tại thiết bị
Để cơ chế vận chuyển dầu hoạt động ổn định, hệ thống thường cần theo dõi áp suất đầu hút, áp suất đầu đẩy, nhiệt độ dầu cấp, nhiệt độ dầu hồi và lưu lượng qua thiết bị.
Chênh lệch nhiệt độ giữa dầu cấp và dầu hồi cho biết một phần mức độ nhả nhiệt của thiết bị. Nếu chênh lệch quá thấp, có thể thiết bị chưa nhận đủ tải nhiệt hoặc lưu lượng quá lớn. Nếu chênh lệch quá cao, lưu lượng có thể thấp, bề mặt trao đổi nhiệt bị bám cặn hoặc thiết bị đang làm việc quá tải.
Việc điều chỉnh cần được thực hiện đồng thời giữa công suất bộ gia nhiệt, tốc độ hoặc lưu lượng bơm và van phân phối tại các nhánh. Mục tiêu là duy trì nhiệt độ sản phẩm hoặc thiết bị mà không làm bơm hoạt động quá tải.
Yêu cầu vận hành bơm trong chu trình truyền nhiệt
Trước khi khởi động, cần kiểm tra mức dầu, trạng thái van, độ thông thoáng của đường hút và đường hồi. Bơm phải được mồi đầy dầu theo cấu hình hệ thống, không để khí tồn tại trong khoang bơm nếu điều đó ảnh hưởng đến khả năng tạo dòng.
Trong khi vận hành, cần theo dõi:
•Áp suất đầu hút và đầu đẩy.
•Nhiệt độ dầu cấp và dầu hồi.
•Lưu lượng qua thiết bị tiêu thụ nhiệt.
•Độ rung và tiếng ồn của bơm.
•Nhiệt độ ổ trục và động cơ.
•Tình trạng rò rỉ tại các mặt bích, gioăng và cụm làm kín.
Không được để bơm chạy khô, đóng van hút hoặc thay đổi lưu lượng quá đột ngột. Khi dừng hệ thống, cần phối hợp giữa bơm, bộ gia nhiệt và van để tránh sốc nhiệt hoặc dòng dầu chảy ngược.
Bảo dưỡng để duy trì cơ chế vận chuyển ổn định
Bảo dưỡng bơm và hệ thống đường ống giúp duy trì khả năng đưa dầu qua thiết bị tiêu thụ nhiệt. Các công việc cần thực hiện gồm:
•Kiểm tra và vệ sinh bộ lọc.
•Kiểm tra độ sạch của dầu truyền nhiệt.
•Kiểm tra bánh công tác và khoang dẫn dòng.
•Kiểm tra cụm làm kín và các gioăng mặt bích.
•Theo dõi ổ trục, khớp nối và độ đồng tâm.
•Kiểm tra van hút, van đẩy và van điều khiển.
•Kiểm tra cách nhiệt và giá đỡ đường ống.
•Kiểm tra chênh lệch nhiệt độ giữa dầu cấp và dầu hồi.
•Kiểm tra áp suất và lưu lượng tại các nhánh thiết bị.
Khi phát hiện lưu lượng giảm, tiếng ồn tăng hoặc nhiệt độ dầu hồi thay đổi bất thường, cần tìm nguyên nhân sớm để tránh ảnh hưởng đến chất lượng sản phẩm và độ bền của thiết bị.
Bơm dầu truyền nhiệt RY125-80-200 vận chuyển dầu qua thiết bị tiêu thụ nhiệt bằng cách tạo chênh lệch áp suất và duy trì dòng tuần hoàn trong toàn hệ thống. Dầu đi vào đầu hút, nhận năng lượng từ bánh công tác, rời bơm qua đầu đẩy, di chuyển trong đường ống cấp và đi qua áo gia nhiệt, bộ trao đổi nhiệt, máy sấy, khuôn hoặc bồn công nghệ.
Tại thiết bị tiêu thụ nhiệt, dầu nhả nhiệt qua bề mặt trao đổi rồi theo đường hồi quay lại nguồn gia nhiệt. Hiệu quả của quá trình phụ thuộc vào sự phối hợp giữa lưu lượng bơm, cột áp, nhiệt độ dầu, độ nhớt, trở lực đường ống và đặc tính của thiết bị nhận nhiệt.
Khi đường hút – đẩy được thiết kế đúng, bơm vận hành trong vùng phù hợp, dầu được kiểm soát tốt và hệ thống được bảo dưỡng định kỳ, RY125-80-200 có thể duy trì dòng dầu ổn định, hỗ trợ truyền nhiệt đều và đáp ứng yêu cầu vận hành liên tục của dây chuyền công nghiệp
Bơm dầu truyền nhiệt RY125-80-200 ứng dụng cho bồn gia nhiệt và thiết bị phản ứng
Bồn gia nhiệt và thiết bị phản ứng thường cần một nguồn nhiệt ổn định để làm nóng, giữ nhiệt hoặc điều chỉnh nhiệt độ của nguyên liệu. Trong các hệ thống gia nhiệt gián tiếp, dầu truyền nhiệt được làm nóng tại lò rồi tuần hoàn qua áo bồn, coil hoặc bộ trao đổi nhiệt. Bơm dầu truyền nhiệt RY125-80-200 giữ vai trò tạo lực đẩy cho dòng dầu nóng, giúp nhiệt được đưa liên tục đến bồn và thiết bị phản ứng mà không để dầu tiếp xúc trực tiếp với nguyên liệu.
RY125-80-200 trong mạch gia nhiệt gián tiếp
Một mạch gia nhiệt điển hình gồm lò dầu, bơm tuần hoàn, đường cấp, thiết bị cần gia nhiệt, đường hồi và bồn giãn nở. Dầu nhận nhiệt tại lò, sau đó được bơm RY125-80-200 đẩy đến áo gia nhiệt hoặc coil của bồn.
Tại bề mặt trao đổi nhiệt, dầu nóng truyền năng lượng qua thành kim loại vào nguyên liệu. Dầu sau khi giảm nhiệt đi theo đường hồi về lò để được gia nhiệt lại. Bơm tiếp tục hút dòng dầu hồi và đẩy trở lại mạch cấp. Chu trình này diễn ra liên tục trong suốt quá trình gia nhiệt hoặc phản ứng.
Nhờ tách nguồn nhiệt khỏi nguyên liệu, hệ thống hạn chế tiếp xúc trực tiếp với ngọn lửa, khí cháy hoặc môi chất gia nhiệt. Nhiệt được truyền qua thành bồn hoặc bộ trao đổi nhiệt, giúp quá trình kiểm soát sạch và ổn định hơn.
Ứng dụng cho bồn gia nhiệt
Bồn gia nhiệt được sử dụng để làm nóng nguyên liệu, hòa tan, giữ nhiệt, cô đặc hoặc chuẩn bị vật liệu trước khi chuyển sang công đoạn tiếp theo. Áo gia nhiệt có thể bao quanh thân bồn, đáy bồn hoặc được chia thành nhiều khoang.
RY125-80-200 đẩy dầu nóng đi qua các khoang này với lưu lượng phù hợp. Dòng dầu liên tục thay thế phần dầu đã giảm nhiệt tại thành bồn, nhờ đó bề mặt gia nhiệt duy trì khả năng truyền nhiệt ổn định. Nhiệt độ trong bồn ít bị chênh lệch hơn so với trường hợp dầu lưu thông không đều.
Với bồn dung tích lớn, đường ống dài hoặc nhiều vùng gia nhiệt, bơm phải tạo đủ cột áp để dầu đi qua toàn bộ mạch. Nếu cột áp không đủ, dầu có thể tập trung ở khu vực có trở lực thấp và không đến đầy đủ các vùng còn lại. Khi đó, bồn nóng không đều, thời gian gia nhiệt kéo dài và nguyên liệu có thể đạt trạng thái khác nhau giữa các vị trí.
Đối với nguyên liệu có độ nhớt cao, hệ thống thường kết hợp gia nhiệt với khuấy trộn. Bơm duy trì nhiệt ở phía ngoài thành bồn, còn cánh khuấy đưa phần nguyên liệu lạnh từ bên trong ra khu vực trao đổi nhiệt. Hai quá trình này phối hợp để rút ngắn thời gian gia nhiệt và hạn chế điểm nóng cục bộ.
Ứng dụng cho thiết bị phản ứng
Thiết bị phản ứng yêu cầu kiểm soát nhiệt chặt chẽ hơn bồn chứa thông thường. Nhiệt độ có thể cần tăng theo từng giai đoạn, giữ ổn định trong thời gian phản ứng hoặc giảm nhanh khi phản ứng kết thúc.
Dầu nóng từ RY125-80-200 được đưa qua áo gia nhiệt, coil bên trong hoặc bộ trao đổi nhiệt của thiết bị. Nhiệt truyền qua thành kim loại vào hỗn hợp phản ứng. Khi cần tăng nhiệt, hệ thống điều chỉnh công suất lò hoặc tăng mức cấp nhiệt. Khi cần giữ nhiệt, bơm vẫn duy trì tuần hoàn để bù phần nhiệt thất thoát nhưng không nhất thiết phải vận hành ở công suất tối đa.
Trong một số quy trình, thiết bị phản ứng có thể phát sinh nhiệt. Khi đó, mạch tuần hoàn có thể được phối hợp với bộ trao đổi nhiệt để lấy bớt nhiệt và hạn chế nhiệt độ tăng vượt mức. Việc sử dụng bơm trong chế độ gia nhiệt hay hỗ trợ tản nhiệt phải được xác định theo thiết kế cụ thể của hệ thống và tính chất phản ứng.
Dòng dầu ổn định giúp giảm chênh lệch nhiệt giữa các vùng trên áo bồn. Điều này hỗ trợ kiểm soát tốc độ phản ứng, hạn chế phản ứng phụ và giúp chất lượng sản phẩm đồng đều hơn.
Cơ chế tạo dòng dầu qua áo bồn và coil
RY125-80-200 là bơm ly tâm. Khi động cơ quay, mô-men xoắn truyền qua trục đến cánh bơm. Dầu từ đường hồi đi vào tâm cánh, được cánh bơm đẩy từ tâm ra mép ngoài và nhận thêm năng lượng.
Trong thân bơm, một phần động năng của dầu được chuyển thành áp suất. Dòng dầu sau đó đi vào đường cấp và được đưa đến áo bồn hoặc coil gia nhiệt. Áp suất do bơm tạo ra phải đủ để vượt qua trở lực của đường ống, van, bộ lọc, áo bồn và các đoạn coil.
Sau khi truyền nhiệt qua thành kim loại, dầu đi ra đường hồi. Sự chênh lệch áp suất giữa cửa xả và cửa hút duy trì hướng chuyển động của dầu trong toàn bộ mạch. Nếu bơm bị dừng hoặc lưu lượng giảm mạnh, khả năng truyền nhiệt của áo bồn và thiết bị phản ứng cũng suy giảm theo.
Lưu lượng và cột áp quyết định hiệu quả gia nhiệt
Lưu lượng quyết định lượng dầu đi qua bề mặt gia nhiệt trong một khoảng thời gian. Lưu lượng phù hợp giúp dầu nóng liên tục thay thế phần dầu đã giảm nhiệt, duy trì chênh lệch nhiệt cần thiết giữa dầu và nguyên liệu.
Lưu lượng quá thấp làm giảm khả năng truyền nhiệt, kéo dài thời gian gia nhiệt và dễ tạo vùng nhiệt không đều. Lưu lượng quá cao làm tăng tổn thất ma sát, tải động cơ và áp suất trên đường ống. Trong một số trường hợp, lưu lượng lớn hơn thiết kế còn gây rung, tiếng ồn và làm hệ thống tiêu thụ nhiều điện hơn mà không cải thiện tương ứng hiệu quả gia nhiệt.
Cột áp phải đủ để đưa dầu đến vị trí có trở lực lớn nhất. Khi lựa chọn RY125-80-200, cần xem xét chiều dài đường ống, số lượng co nối, van, bộ trao đổi nhiệt, chiều cao lắp đặt và độ nhớt của dầu tại nhiệt độ vận hành. Không nên chọn bơm chỉ dựa vào kích thước đầu hút và đầu xả.
Kiểm soát nhiệt độ của bồn và thiết bị phản ứng
Nhiệt độ dầu cấp, nhiệt độ dầu hồi và nhiệt độ bên trong bồn cần được theo dõi đồng thời. Nhiệt độ dầu cấp cho biết mức năng lượng đang được đưa đến thiết bị. Nhiệt độ dầu hồi phản ánh phần nhiệt đã truyền qua áo bồn hoặc coil. Nhiệt độ trong bồn cho biết nguyên liệu đã đạt điều kiện công nghệ hay chưa.
Bộ điều khiển có thể phối hợp công suất lò, van điều tiết và tốc độ bơm để duy trì giá trị cài đặt. Với quy trình có nhiều giai đoạn, hệ thống có thể tăng nhiệt nhanh ở giai đoạn đầu, sau đó giảm công suất và duy trì tuần hoàn ổn định trong giai đoạn giữ nhiệt.
Cảm biến nhiệt nên được đặt ở vị trí phản ánh đúng nhiệt độ của nguyên liệu hoặc môi chất trong bồn. Chỉ theo dõi nhiệt độ dầu mà không kiểm tra nhiệt độ bên trong có thể dẫn đến gia nhiệt thiếu hoặc quá mức, đặc biệt khi nguyên liệu có độ nhớt thay đổi trong quá trình xử lý.
Ảnh hưởng của độ nhớt và tình trạng nguyên liệu
Dầu truyền nhiệt có độ nhớt thay đổi theo nhiệt độ. Khi dầu còn lạnh, độ nhớt cao làm tăng trở lực trong đường ống và khiến bơm cần nhiều năng lượng hơn để duy trì lưu lượng. Vì vậy, hệ thống phải có trình tự khởi động phù hợp, không đưa bơm lên tải cao khi dầu chưa đủ điều kiện lưu thông.
Nguyên liệu bên trong bồn cũng ảnh hưởng đến hiệu quả truyền nhiệt. Chất lỏng có độ nhớt cao cần thời gian lâu hơn để nhận nhiệt và thường cần kết hợp khuấy trộn. Nếu nguyên liệu tạo cặn, lớp cặn bám trên thành bồn sẽ làm giảm khả năng truyền nhiệt và tạo vùng nóng cục bộ.
Trong thiết bị phản ứng, nguyên liệu có thể thay đổi độ nhớt, thể tích hoặc trạng thái trong quá trình phản ứng. Những thay đổi này làm nhu cầu nhiệt thay đổi theo thời gian. Bơm và hệ thống điều khiển cần duy trì tuần hoàn đủ để đáp ứng biến động đó mà không làm nhiệt độ vượt giới hạn.
Yêu cầu lắp đặt bơm trong hệ thống gia nhiệt
Bơm RY125-80-200 cần được đặt trên bệ chắc chắn và căn chỉnh chính xác với động cơ, trục và khớp nối. Đường hút phải đủ lớn, ngắn và ít co nối để giảm tổn thất. Thân bơm phải được điền đầy dầu trước khi khởi động và không được để không khí tích tụ trong vùng hút.
Đường cấp đến áo bồn và đường hồi cần có van cách ly để thuận tiện cho bảo trì. Với hệ thống có nhiều bồn hoặc nhiều vùng gia nhiệt, mỗi nhánh nên có van điều chỉnh và điểm đo áp suất để cân bằng lưu lượng.
Ống dẫn dầu nóng cần được bảo ôn để giảm thất thoát nhiệt và hạn chế nguy cơ bỏng. Mặt bích, gioăng, phớt và van phải phù hợp với nhiệt độ, áp suất và tính chất của dầu. Các điểm xả khí và xả dầu cần được bố trí an toàn, thuận tiện cho việc khởi động, vệ sinh và bảo dưỡng.
Vận hành và bảo trì
Trước khi khởi động, cần kiểm tra mức dầu, trạng thái van, khả năng thông suốt của đường hút và đường hồi, cũng như tình trạng của áo bồn hoặc coil. Bơm không được chạy khô hoặc chạy khi đường xả bị khóa hoàn toàn.
Khi đưa hệ thống vào hoạt động, nên tăng nhiệt độ và lưu lượng từng bước. Các thông số cần theo dõi gồm áp suất cửa hút, áp suất cửa xả, nhiệt độ dầu, nhiệt độ ổ đỡ, dòng điện động cơ, độ rung và tiếng ồn. Rung hoặc tiếng ồn bất thường có thể do có khí, thiếu dầu, lệch tâm, xâm thực hoặc cánh bơm bị bám cặn.
Dầu truyền nhiệt cần được kiểm tra định kỳ để phát hiện oxy hóa, cặn và thay đổi độ nhớt. Cặn trong dầu có thể làm tắc các kênh nhỏ của áo bồn hoặc coil, còn dầu biến chất làm tăng trở lực và giảm hiệu quả truyền nhiệt. Bơm, phớt, ổ đỡ, khớp nối và bề mặt trao đổi nhiệt cần được bảo dưỡng theo kế hoạch.
Bơm dầu truyền nhiệt RY125-80-200 tạo dòng tuần hoàn cho hệ thống gia nhiệt bồn và thiết bị phản ứng. Bơm đưa dầu nóng từ lò qua áo bồn, coil hoặc bộ trao đổi nhiệt, giúp nhiệt truyền gián tiếp vào nguyên liệu rồi đưa dầu hồi về lò để tiếp tục chu trình.
Trong bồn gia nhiệt, bơm giúp duy trì nhiệt độ ổn định, hạn chế nguyên liệu tăng độ nhớt hoặc đông đặc và hỗ trợ quá trình cấp liệu. Trong thiết bị phản ứng, dòng dầu ổn định giúp kiểm soát nhiệt theo từng giai đoạn, hạn chế chênh lệch nhiệt và nâng cao độ ổn định của quá trình.
Khi được lựa chọn đúng theo lưu lượng, cột áp, nhiệt độ dầu, cấu hình áo bồn và đặc tính nguyên liệu, RY125-80-200 có thể vận hành ổn định, hỗ trợ truyền nhiệt hiệu quả và nâng cao độ tin cậy của hệ thống gia nhiệt công nghiệp.
Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

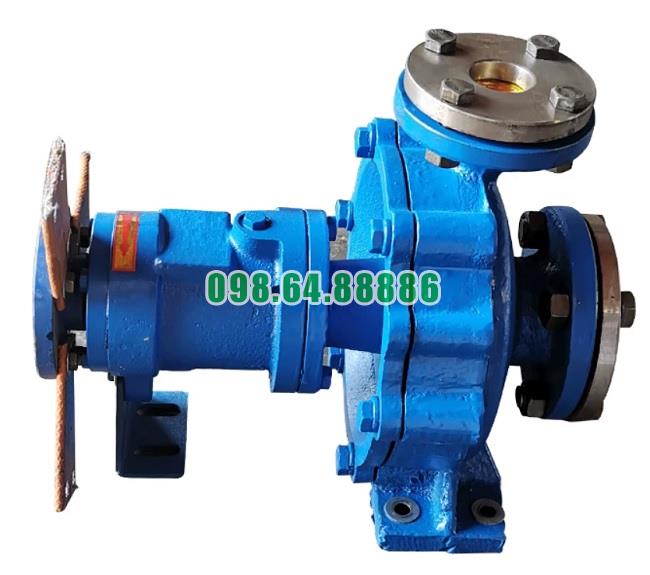

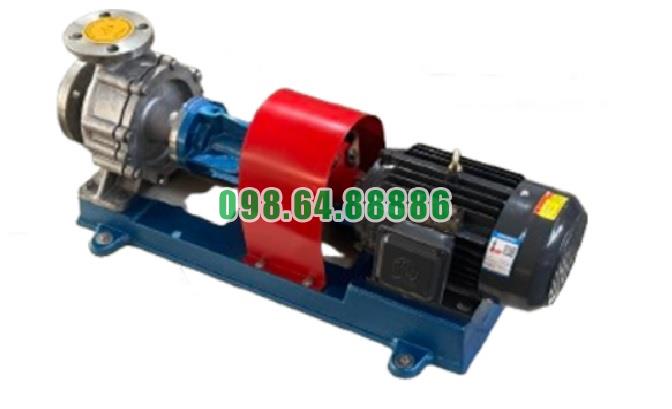

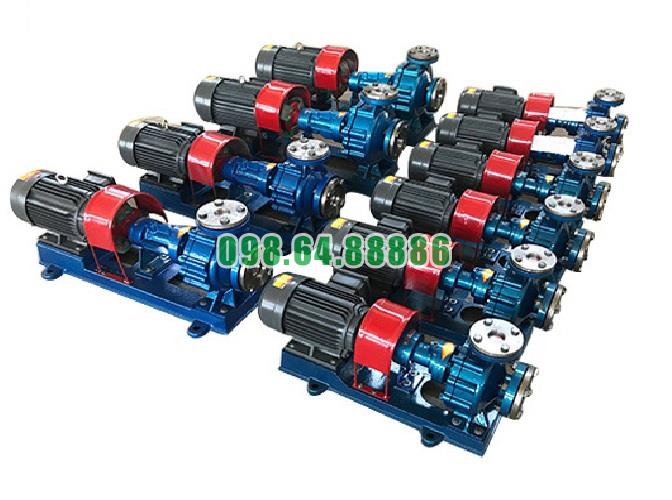

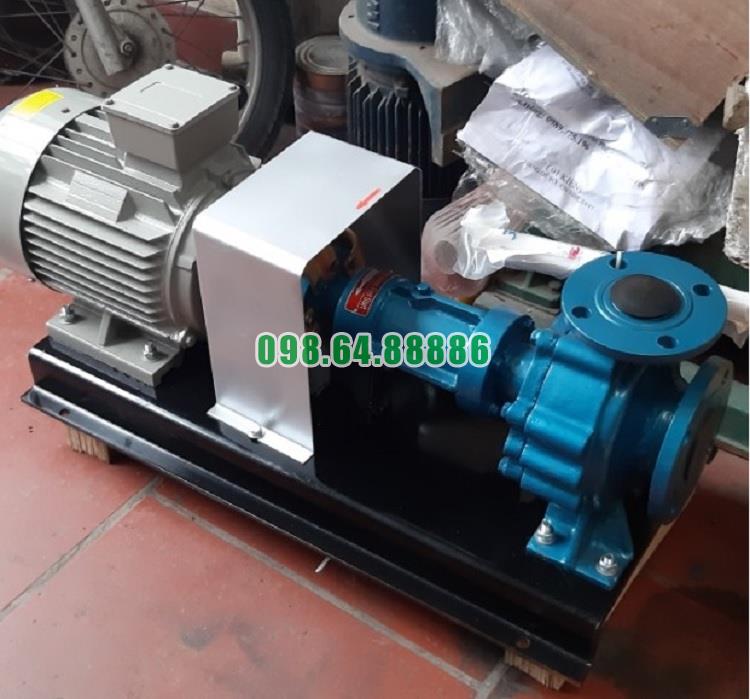

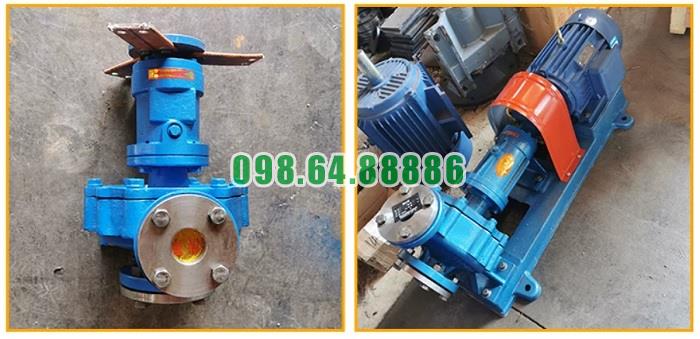

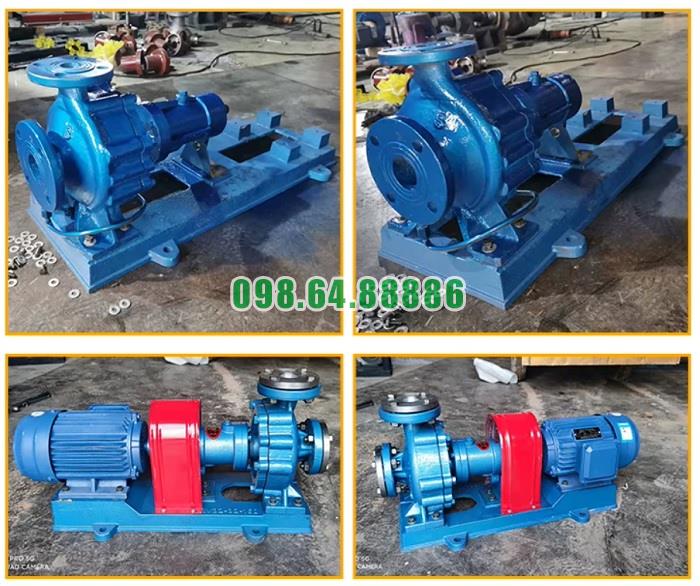

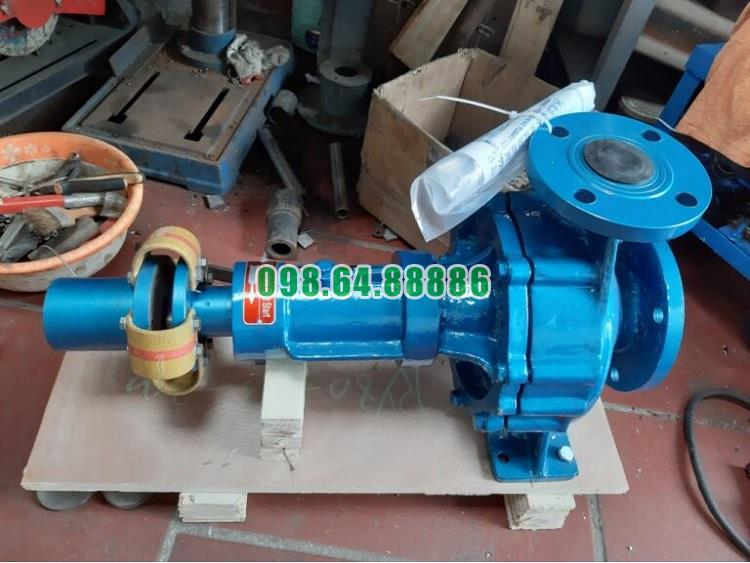

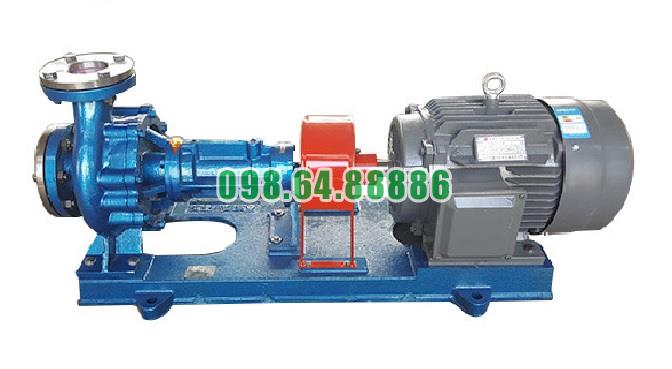

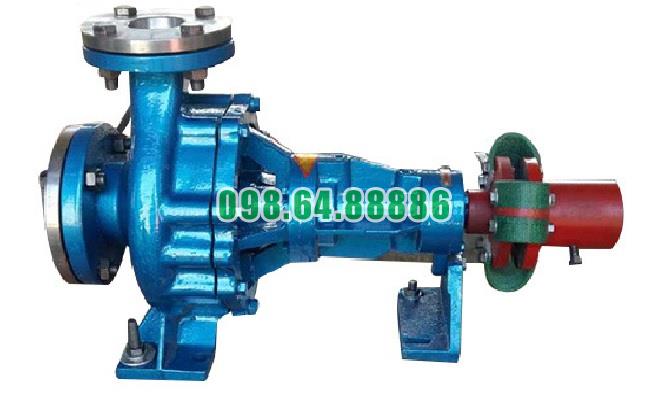

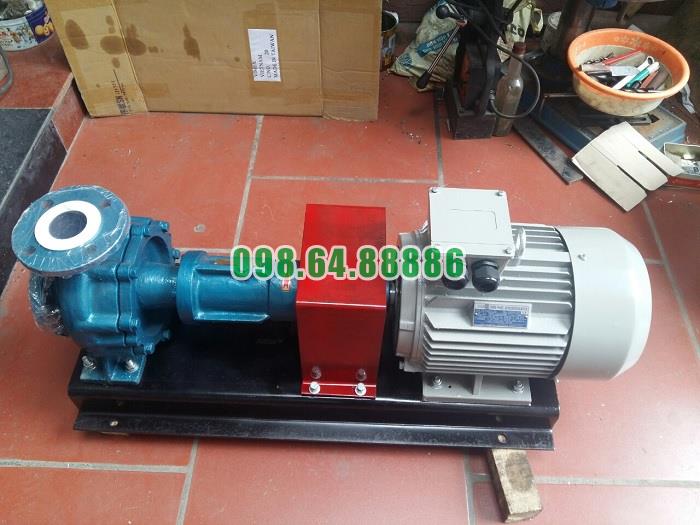

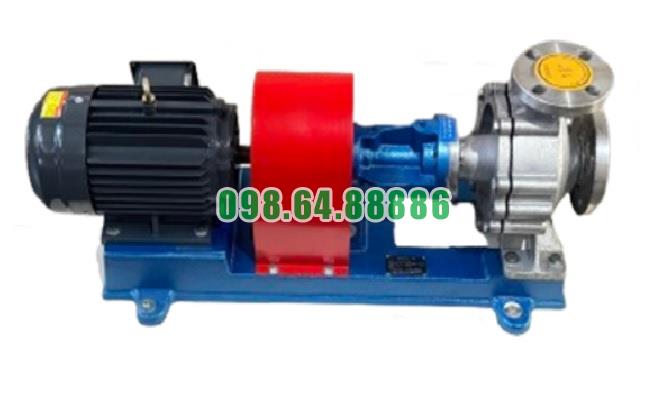

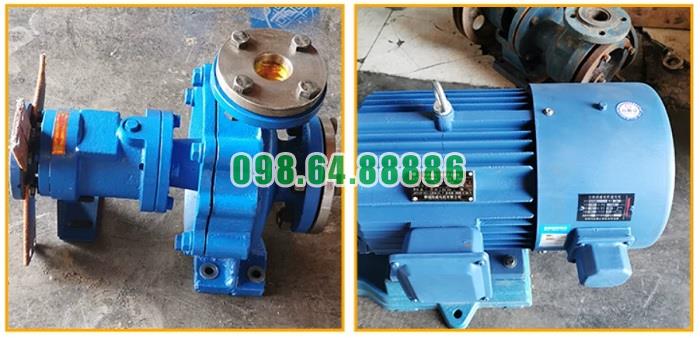

Hình ảnh thực tế bơm dầu truyền nhiệt RY
