Bơm li tâm trục ngang SLW100-ISW100-125-I bao gồm máy bơm, động cơ và đế
Bơm ly tâm trục ngang SLW100-ISW100-125-I bao gồm các thành phần chính sau:
1. Máy bơm (Pump Unit):
- Thân bơm (Pump casing): Thân bơm được làm bằng vật liệu chịu được ăn mòn và mài mòn, thường là gang hoặc thép không gỉ, giúp bảo vệ các bộ phận bên trong và đảm bảo độ bền cao khi sử dụng lâu dài.
- Cánh quạt (Impeller): Cánh quạt có vai trò tạo ra lực ly tâm để đẩy nước ra ngoài. Thiết kế cánh quạt giúp tạo ra dòng chảy mạnh mẽ và giảm thiểu ma sát, tối ưu hóa hiệu suất bơm.
- Trục bơm (Pump Shaft): Trục bơm truyền động từ động cơ đến cánh quạt, đảm bảo sự chuyển động ổn định của bơm. Trục được làm từ vật liệu chống mài mòn để kéo dài tuổi thọ của bơm.
- Phốt cơ khí (Mechanical Seal): Được sử dụng để ngăn không cho nước hoặc chất lỏng bị rò rỉ từ thân bơm ra ngoài. Phốt cơ khí đóng vai trò quan trọng trong việc bảo vệ các bộ phận bên trong khỏi tác động của chất lỏng và giúp giảm thiểu sự hao hụt hiệu suất.
2. Động cơ (Motor):
- Động cơ điện: Động cơ này cung cấp năng lượng cần thiết để vận hành bơm. Động cơ của bơm SLW100-ISW100-125-I thường là loại động cơ không đồng bộ ba pha, có công suất 15 kW. Động cơ được thiết kế để hoạt động ổn định, tiết kiệm năng lượng và duy trì hiệu suất lâu dài.
- Khung động cơ (Motor Frame): Được thiết kế chắc chắn để bảo vệ động cơ khỏi tác động bên ngoài và hỗ trợ việc làm mát trong quá trình vận hành.
3. Đế (Base Plate):
- Đế bơm: Đế là bộ phận chịu lực chính của bơm, giúp cố định toàn bộ hệ thống bơm và động cơ. Đế thường được làm từ thép chất lượng cao và có khả năng chống rung tốt, đảm bảo rằng bơm và động cơ không bị xê dịch trong quá trình vận hành.
- Chân đế (Base Feet): Chân đế giúp cố định bơm và động cơ lên mặt nền hoặc cấu trúc hỗ trợ khác, giảm thiểu rung lắc và tăng độ ổn định cho hệ thống bơm.
4. Các phụ kiện khác:
- Van xả (Discharge Valve): Được gắn vào đầu ra của bơm để điều chỉnh lưu lượng và áp suất.
- Van hút (Suction Valve): Dùng để kiểm soát lưu lượng vào bơm.
- Ống nối (Coupling): Liên kết động cơ và trục bơm, giúp truyền động từ động cơ đến bơm.
Bơm ly tâm trục ngang SLW100-ISW100-125-I bao gồm ba bộ phận chính: máy bơm, động cơ, và đế. Cấu tạo này giúp bơm hoạt động hiệu quả, ổn định và dễ dàng bảo trì. Các bộ phận đều được thiết kế để đạt hiệu suất tối ưu và tiết kiệm năng lượng, đồng thời có tuổi thọ lâu dài khi được bảo dưỡng đúng cách
Bơm li tâm trục ngang SLW100-ISW100-125-I xử lý chất lỏng ăn mòn trong các ngành công nghiệp dầu khí, hóa chất
Bơm li tâm trục ngang SLW100-ISW100-125-I có thể được ứng dụng hiệu quả trong việc xử lý chất lỏng ăn mòn trong các ngành công nghiệp dầu khí và hóa chất. Các đặc điểm nổi bật của bơm này giúp nó phù hợp với các yêu cầu khắt khe trong các ngành này. Dưới đây là những lý do và ứng dụng của bơm SLW100-ISW100-125-I trong các lĩnh vực này:
1. Khả năng xử lý chất lỏng ăn mòn
- Chất liệu chế tạo bền bỉ: Bơm SLW100-ISW100-125-I thường được sản xuất từ các vật liệu chịu ăn mòn như thép không gỉ, hợp kim chịu ăn mòn hoặc vật liệu composite, giúp bơm có khả năng xử lý các chất lỏng có tính ăn mòn cao, như axit, dung môi hóa học hoặc các hóa chất khác. Điều này rất quan trọng trong các ngành hóa chất và dầu khí, nơi thường xuyên phải làm việc với các chất lỏng có tính ăn mòn mạnh.
- Chống mài mòn và ăn mòn: Các bộ phận tiếp xúc với chất lỏng như cánh bơm, trục bơm và phớt cơ học đều được thiết kế để chống mài mòn và ăn mòn, đảm bảo hiệu suất ổn định trong thời gian dài.
2. Ứng dụng trong ngành công nghiệp dầu khí
- Bơm các chất lỏng trong quá trình khai thác dầu khí: Trong ngành dầu khí, bơm SLW100-ISW100-125-I có thể được sử dụng để vận chuyển các chất lỏng như nước biển, dung dịch khoan, hoặc các chất lỏng được sử dụng trong quá trình khai thác và chế biến dầu khí. Những chất lỏng này thường chứa nhiều hợp chất ăn mòn và bơm cần có khả năng chịu được các yếu tố này mà không gây hư hỏng.
- Tăng cường hệ thống tái sử dụng nước: Bơm này cũng có thể sử dụng trong các hệ thống tái sử dụng nước trong các mỏ dầu, nơi cần phải xử lý và tái chế nước khoan hoặc nước thải từ quá trình khai thác. Nhờ khả năng chống ăn mòn, bơm này có thể vận hành hiệu quả và liên tục trong các điều kiện khắc nghiệt.
3. Ứng dụng trong ngành hóa chất
- Vận chuyển hóa chất ăn mòn: Trong ngành hóa chất, bơm SLW100-ISW100-125-I có thể được sử dụng để vận chuyển các hóa chất ăn mòn, dung môi, axit, kiềm hoặc các chất lỏng có tính ăn mòn khác. Các hóa chất này có thể gây hư hại các loại vật liệu thông thường, nhưng bơm này được thiết kế đặc biệt để chống lại sự ăn mòn, giúp duy trì hiệu suất và độ bền lâu dài.
- Sử dụng trong các quy trình sản xuất hóa chất: Bơm này có thể đảm nhận các nhiệm vụ quan trọng trong các quy trình sản xuất hóa chất như khuấy trộn, pha trộn hoặc vận chuyển các nguyên liệu giữa các bể chứa hoặc máy móc trong nhà máy hóa chất.
- Điều hòa chất lỏng trong nhà máy hóa chất: Trong các nhà máy hóa chất, việc điều hòa lưu lượng chất lỏng, đồng thời duy trì áp suất ổn định trong các hệ thống là rất quan trọng. Bơm SLW100-ISW100-125-I giúp đảm bảo điều này, mang lại hiệu quả cho các quá trình sản xuất.
4. Tính năng và ưu điểm vượt trội
- Hiệu suất cao và tiết kiệm năng lượng: Bơm li tâm SLW100-ISW100-125-I có hiệu suất làm việc cao, giúp tiết kiệm năng lượng trong quá trình vận hành, điều này rất quan trọng trong các ngành công nghiệp yêu cầu hoạt động liên tục và tiết kiệm chi phí như dầu khí và hóa chất.
- Khả năng chống tắc nghẽn và cản trở dòng chảy: Do có cấu trúc li tâm và động cơ mạnh mẽ, bơm này không chỉ chịu được các chất lỏng ăn mòn mà còn có thể vận chuyển chất lỏng với độ nhớt cao hoặc chứa các tạp chất, giúp tránh hiện tượng tắc nghẽn và giảm thiểu sự cố hệ thống.
- Độ bền và tuổi thọ lâu dài: Với thiết kế chắc chắn và các vật liệu chất lượng cao, bơm có tuổi thọ lâu dài, giảm thiểu thời gian dừng máy và chi phí bảo trì, đặc biệt quan trọng trong các ngành công nghiệp mà sự gián đoạn trong hoạt động có thể gây thiệt hại lớn về tài chính và sản xuất.
5. Ứng dụng trong các hệ thống cấp nước và xử lý nước thải
- Hệ thống cấp nước cho các nhà máy chế biến: Bơm SLW100-ISW100-125-I có thể dùng trong các nhà máy chế biến dầu khí, hóa chất hoặc sản xuất trong các hệ thống cấp nước, nơi yêu cầu sử dụng nước trong các quy trình sản xuất hoặc tái chế. Điều này giúp giảm thiểu sự phụ thuộc vào nguồn nước ngọt và tối ưu hóa sử dụng tài nguyên.
- Xử lý nước thải trong các ngành công nghiệp: Bơm này cũng có thể được sử dụng trong các hệ thống xử lý nước thải công nghiệp, nơi nước thải từ các quá trình sản xuất hóa chất hoặc dầu khí có thể chứa nhiều tạp chất và hóa chất độc hại. Bơm chịu ăn mòn giúp vận chuyển nước thải đi qua các hệ thống lọc và xử lý mà không làm hư hại thiết bị.
6. Dễ dàng bảo trì và sửa chữa
- Thiết kế dễ bảo dưỡng: Bơm SLW100-ISW100-125-I có thiết kế dễ dàng bảo dưỡng, với các bộ phận dễ dàng tháo lắp để kiểm tra và thay thế khi cần thiết. Điều này rất quan trọng trong các ngành công nghiệp đòi hỏi bảo trì nhanh chóng và hiệu quả để tránh gián đoạn trong sản xuất.
- Phát hiện sự cố kịp thời: Với các hệ thống giám sát và cảm biến, bơm có thể phát hiện kịp thời sự cố trong quá trình vận hành, từ đó người sử dụng có thể can thiệp sớm, đảm bảo hiệu suất và tuổi thọ của bơm.
Bơm li tâm trục ngang SLW100-ISW100-125-I rất thích hợp để xử lý chất lỏng ăn mòn trong các ngành công nghiệp dầu khí và hóa chất nhờ vào khả năng chống ăn mòn, hiệu suất vận hành cao, độ bền lâu dài, và tính linh hoạt trong ứng dụng. Bơm này giúp vận chuyển các chất lỏng có tính ăn mòn mạnh, duy trì hiệu suất ổn định trong suốt thời gian dài và giảm thiểu chi phí bảo trì, mang lại lợi ích lớn cho các quy trình sản xuất trong các ngành công nghiệp khắc nghiệt như dầu khí và hóa chất
Điều kiện làm việc bơm li tâm trục ngang SLW100-ISW100-125-I
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

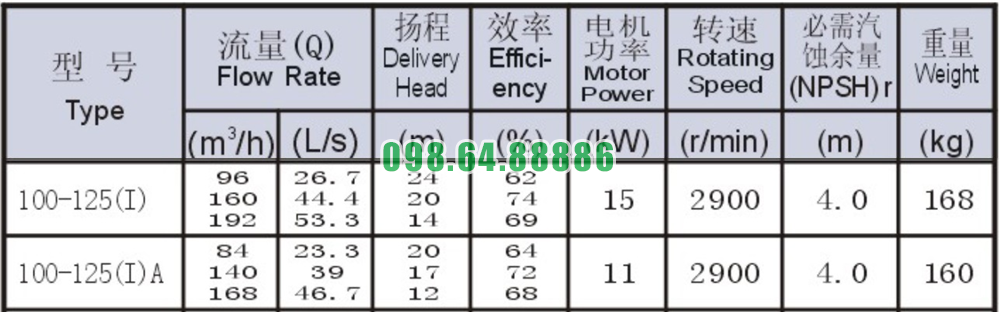

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW100-ISW100-125-I

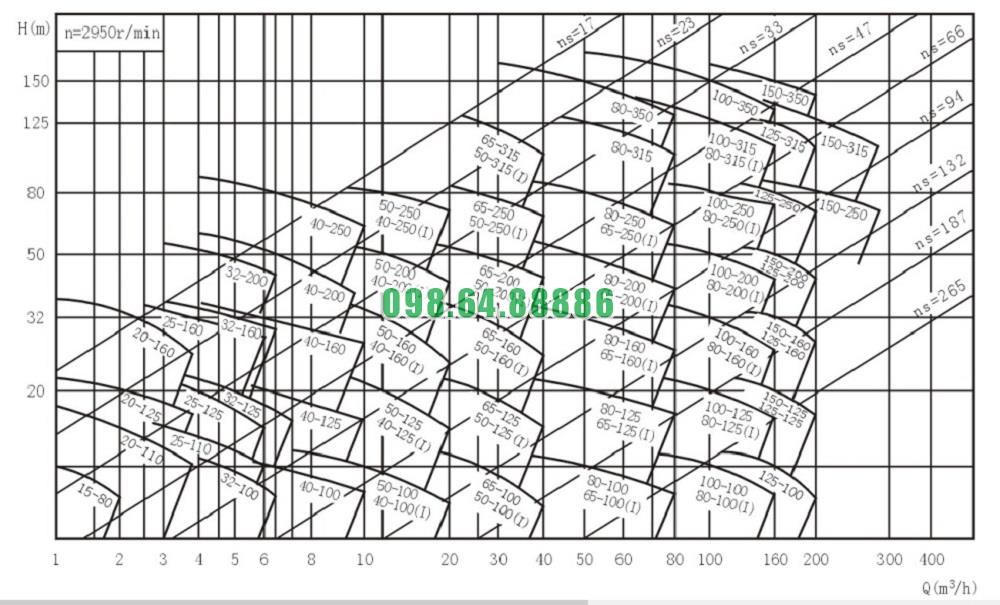

Đường cong hiệu suất bơm li tâm trục ngang SLW100-ISW100-125-I

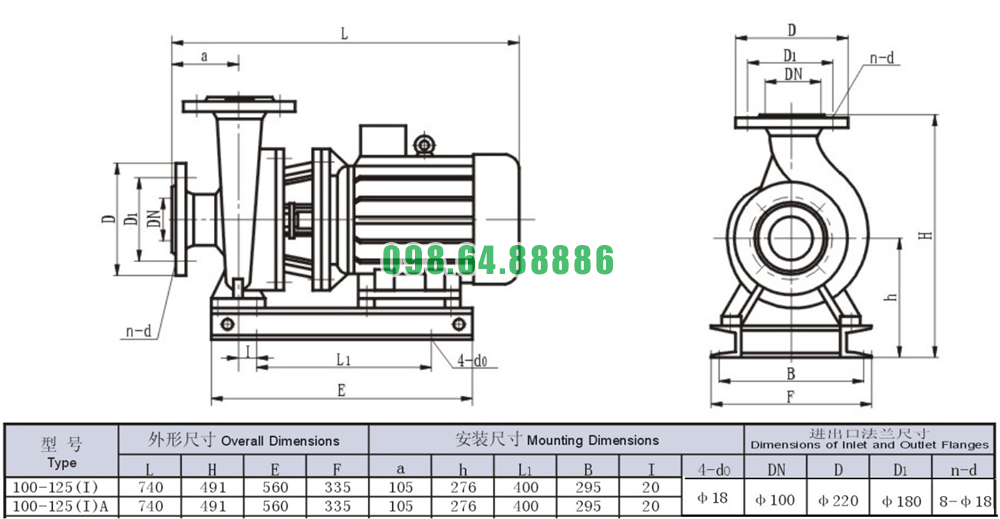

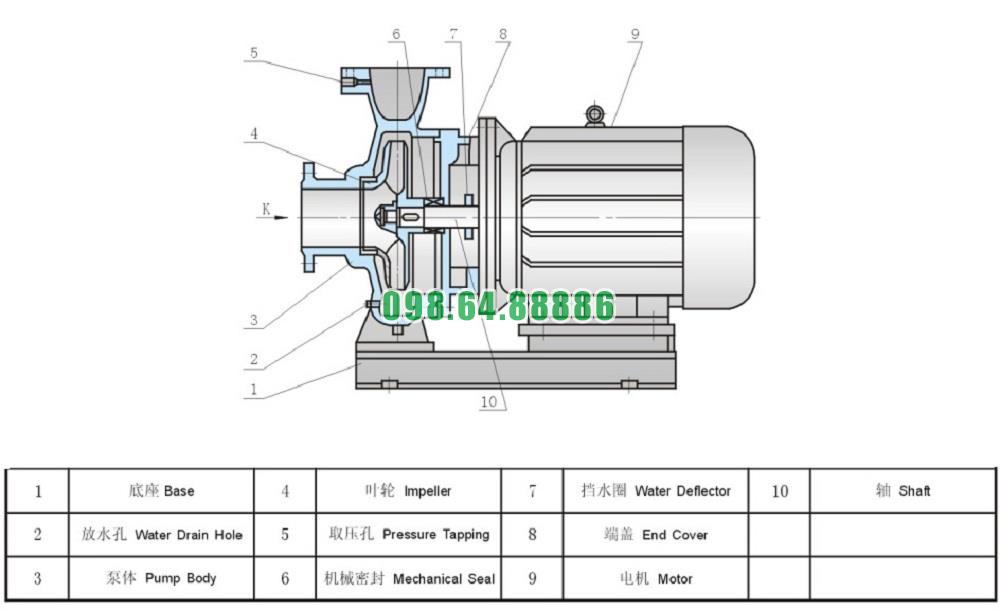

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW100-ISW100-125-I
