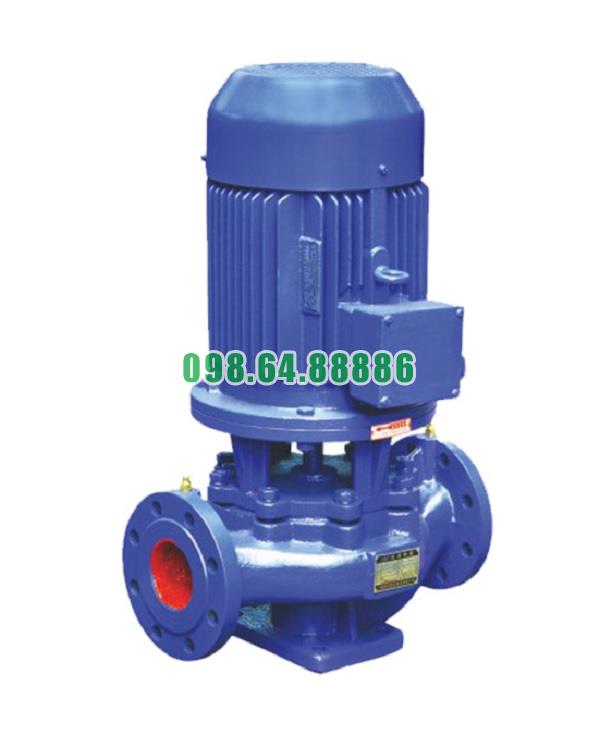

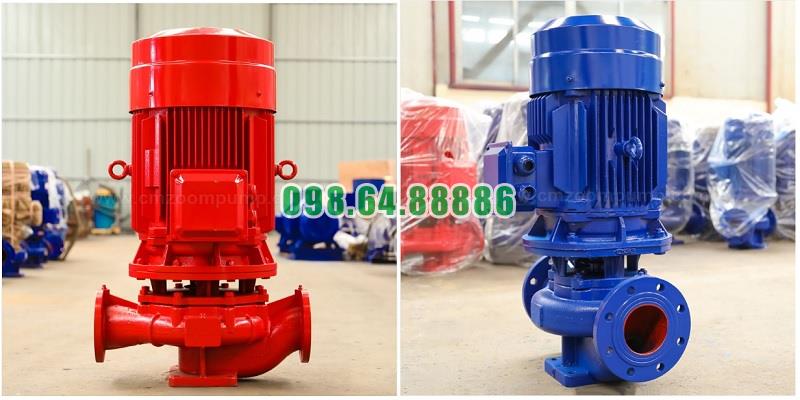

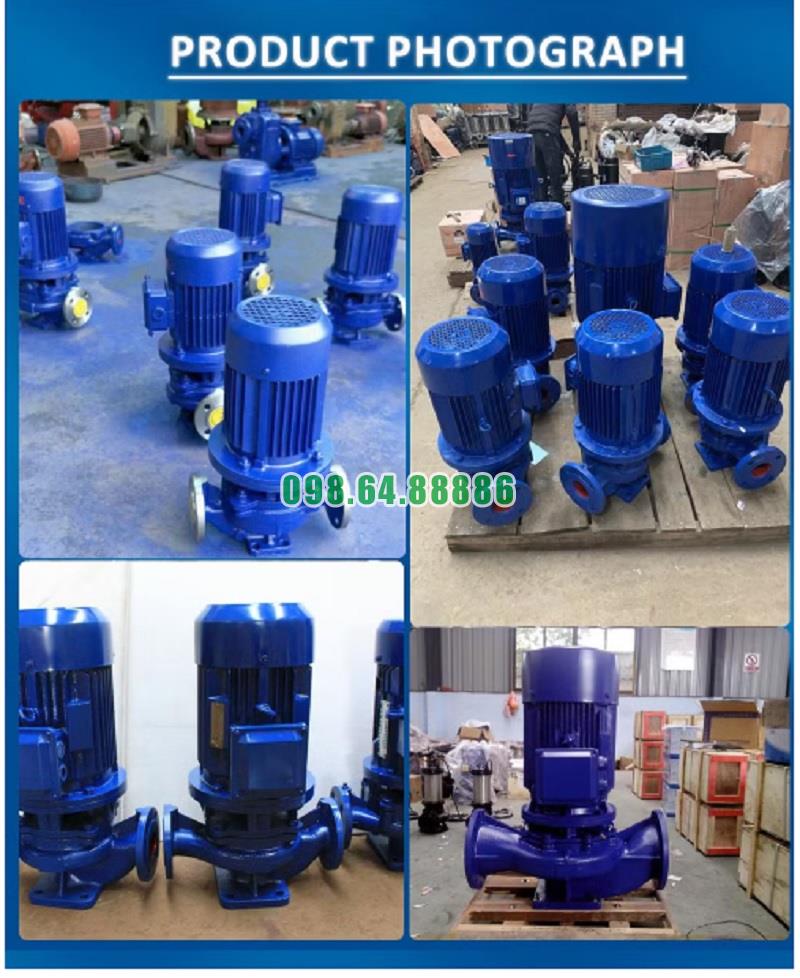

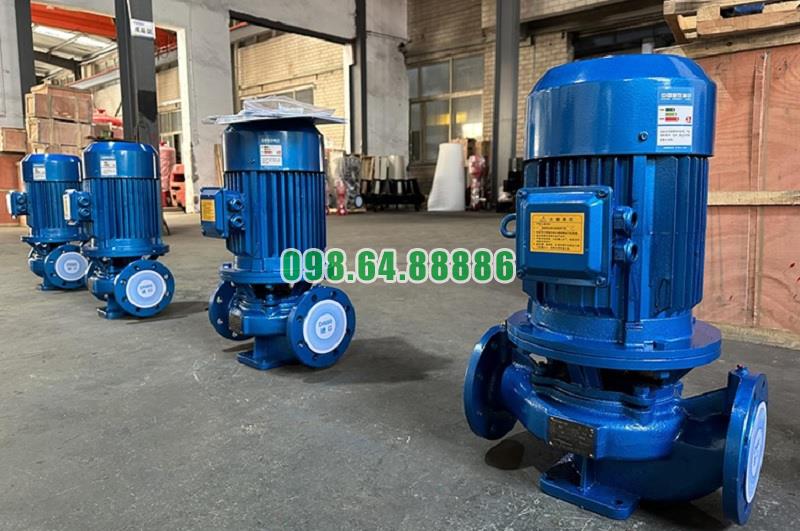

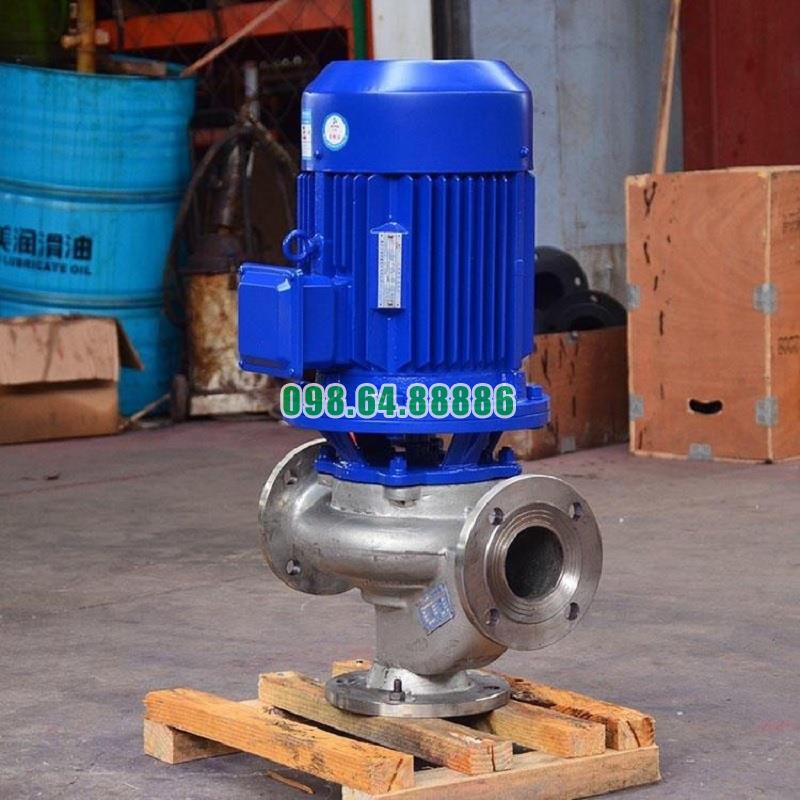

Bơm trục thẳng đứng, bơm đường ống, bơm đồng trục đứng ISG65-125, IRG65-125 3kw

Cấu tạo vỏ bơm của bơm trục thẳng đứng model ISG65-125, bơm IRG65-125

Vỏ bơm là một trong những bộ phận quan trọng nhất trong kết cấu của bơm ly tâm trục đứng ISG65-125 và IRG65-125. Nó không chỉ đảm nhận vai trò bao che, bảo vệ cụm thủy lực bên trong mà còn đóng vai trò định hình buồng bơm, điều hướng dòng chảy và chịu áp suất vận hành. Việc thiết kế vỏ bơm tối ưu giúp đảm bảo an toàn, hiệu suất thủy lực và độ bền lâu dài cho thiết bị.

1. Chất liệu chế tạo vỏ bơm

Tùy thuộc vào ứng dụng và môi trường chất lỏng sử dụng, vỏ bơm ISG65-125, IRG65-125 có thể được làm từ các vật liệu sau:

• Gang xám hoặc gang cầu: phổ biến nhất, có khả năng chịu lực tốt, độ bền cao, chi phí hợp lý, thích hợp với nước sạch và nước tuần hoàn không có hóa chất

• Inox 304 hoặc 316: dùng trong môi trường ăn mòn cao, như nước nóng, nước mặn nhẹ, hóa chất loãng

• Thép hợp kim phủ sơn epoxy hoặc nhựa tĩnh điện: tăng khả năng chống oxy hóa và tăng tuổi thọ cho vỏ

2. Cấu trúc vỏ bơm

Vỏ bơm được thiết kế theo dạng trục đứng, gồm các bộ phận chính:

• Thân vỏ chính (Pump casing): là khoang chứa cánh bơm, được đúc liền khối để đảm bảo khả năng chịu áp và giảm rò rỉ. Thiết kế hình xoắn ốc hoặc hướng dòng thẳng để giảm tổn thất năng lượng

• Mặt bích hút – xả: nằm thẳng hàng theo phương ngang, giúp lắp đặt trực tiếp với đường ống cấp – thoát nước mà không cần co nối. Mặt bích tuân theo tiêu chuẩn PN10, PN16 hoặc JIS

• Khoang gắn trục và vòng phớt: tích hợp khe lắp phớt cơ khí và vòng bi chống rò rỉ

• Đế bơm: là phần dưới vỏ giúp gắn chặt bơm xuống nền, đảm bảo không rung lắc khi vận hành. Thường có các lỗ bắt bulong cố định

3. Đặc điểm kỹ thuật nổi bật

• Khả năng chịu áp lực cao: vỏ được thiết kế dày, chịu được áp suất lên đến 1.0 – 1.6 MPa tùy phiên bản

• Chịu nhiệt tốt: đối với dòng IRG, vỏ có thể chịu nhiệt độ nước lên đến 120°C

• Chống rò rỉ: mặt tiếp xúc được gia công phẳng, kết hợp với gioăng cao su hoặc vòng đệm chịu nhiệt, giúp ngăn nước rò rỉ qua mặt bích

• Bề mặt xử lý chống ăn mòn: bên trong vỏ được phủ sơn epoxy hoặc lớp sơn chống oxy hóa giúp tăng độ bền, nhất là với nước chứa tạp chất hoặc có tính axit nhẹ

4. Ưu điểm của cấu tạo vỏ bơm

• Chắc chắn, độ kín cao, chịu lực và chịu nhiệt tốt

• Dễ bảo trì, tháo rời đơn giản mà không cần tháo toàn bộ hệ thống đường ống

• Hạn chế rung động, đảm bảo dòng chảy ổn định

• Độ chính xác cơ khí cao, giúp tăng tuổi thọ cho các chi tiết bên trong như trục, cánh và phớt

Vỏ bơm của bơm trục thẳng đứng ISG65-125, IRG65-125 là bộ phận then chốt góp phần tạo nên độ ổn định, hiệu suất và tuổi thọ lâu dài cho toàn bộ thiết bị. Nhờ sử dụng vật liệu chất lượng cao, cấu trúc hợp lý và gia công chính xác, vỏ bơm không chỉ đảm bảo độ kín và an toàn khi vận hành mà còn giúp bảo vệ toàn bộ hệ thống thủy lực bên trong trước các tác động từ môi trường. Đây là yếu tố quan trọng khi đánh giá độ tin cậy và hiệu quả đầu tư của một máy bơm công nghiệp

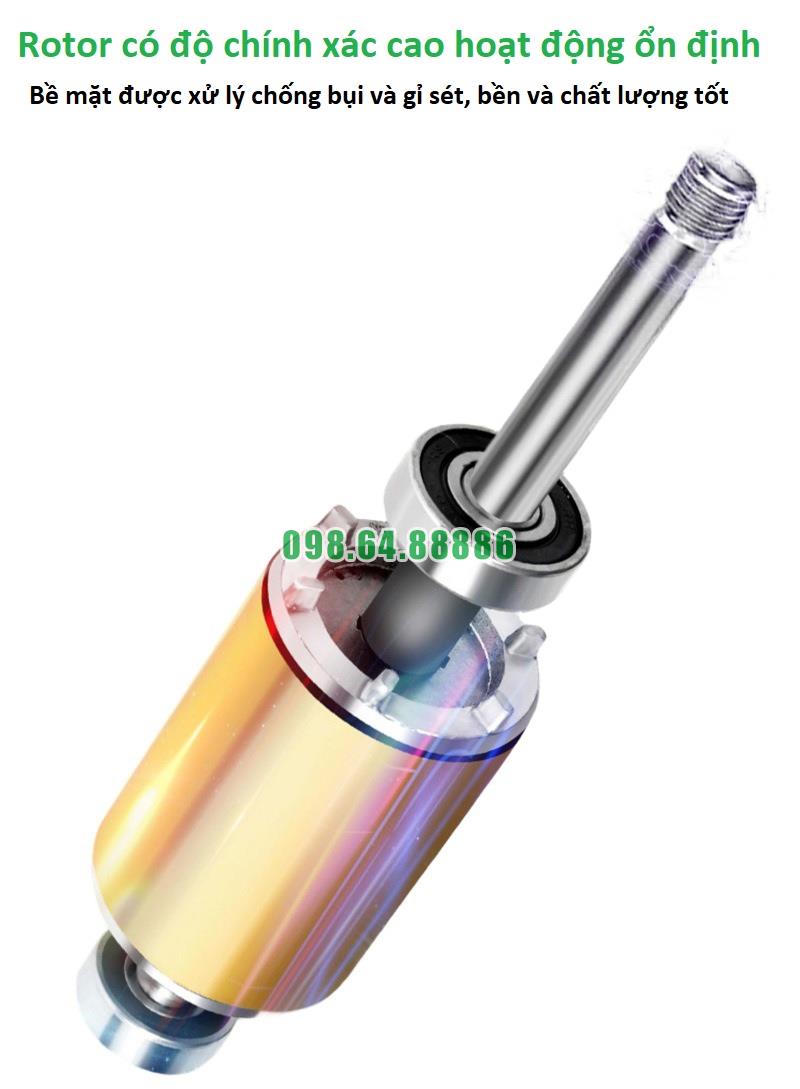

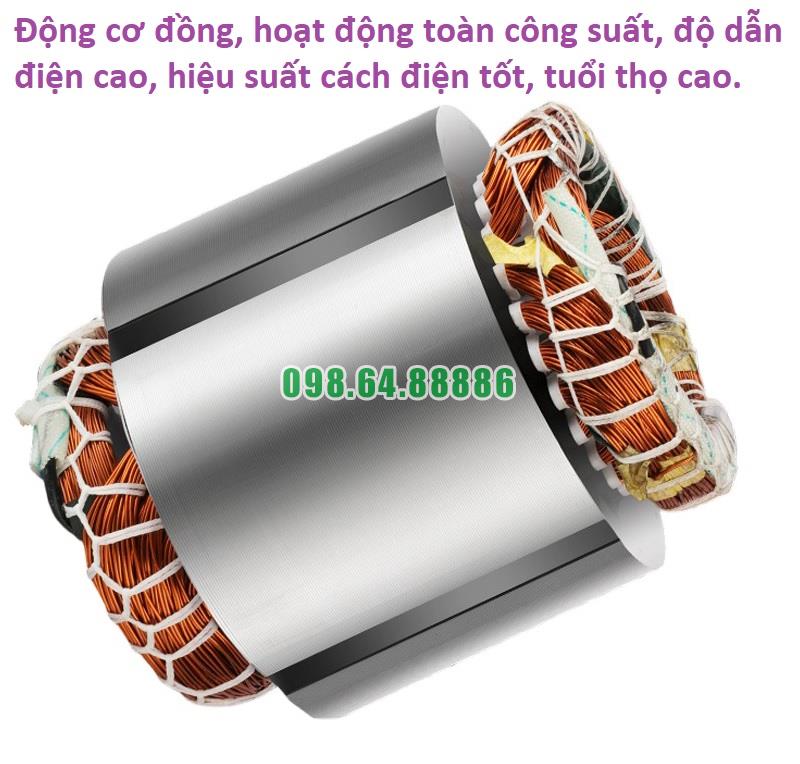

Thiết kế trục bơm của bơm trục thẳng đứng model ISG65-125, IRG65-125

Vai trò của trục bơm trong hệ thống

Trục bơm là bộ phận trung tâm, có nhiệm vụ:

• Truyền chuyển động quay từ động cơ sang cánh bơm, tạo lực ly tâm để đẩy nước

• Đảm bảo độ đồng tâm cao, giúp bơm vận hành êm, không rung lắc

• Kết nối các bộ phận quay như cánh bơm, phớt cơ khí, bạc đạn, khớp nối thành một hệ trục hoàn chỉnh

Trong các dòng bơm trục đứng ISG65-125 và IRG65-125, thiết kế trục đóng vai trò then chốt trong việc tối ưu hóa hiệu suất và độ bền bơm.

Cấu tạo và vật liệu trục bơm

Trục bơm thường có dạng trục tròn đặc, thẳng, một đầu gắn với động cơ, đầu còn lại gắn cánh bơm:

• Vật liệu chế tạo:

  • Thép không gỉ (Inox 304 hoặc 316): chống ăn mòn, dùng cho môi trường nước sạch, nước nóng, hóa chất nhẹ

  • Thép cacbon C45 mạ crom hoặc tôi cứng: dùng trong nước thường, có độ cứng cao, giá thành hợp lý

  • Thép hợp kim: dùng trong môi trường áp lực cao, chịu mài mòn tốt

• Đường kính trục (shaft diameter): được thiết kế tùy theo công suất động cơ và tải trọng cánh bơm, thường nằm trong khoảng 18 – 32 mm cho dòng ISG65-125

• Bề mặt trục:

  • Được gia công chính xác với độ nhám nhỏ để giảm ma sát với phớt cơ khí và vòng bi

  • Tôi cứng hoặc mạ cứng tại vị trí lắp phớt để chống mài mòn

Thiết kế kỹ thuật và liên kết

• Trục gắn trực tiếp vào động cơ, đồng trục, không cần khớp nối trung gian → giảm rung, tăng độ bền

• Một đầu trục được gia công then bằng (keyway) để lắp cánh bơm chắc chắn, tránh xoay trượt

• Tại vị trí tiếp xúc với phớt cơ khí, trục có đường kính đều, độ lệch tâm rất thấp (≤ 0.03 mm) để không làm hỏng mặt phớt

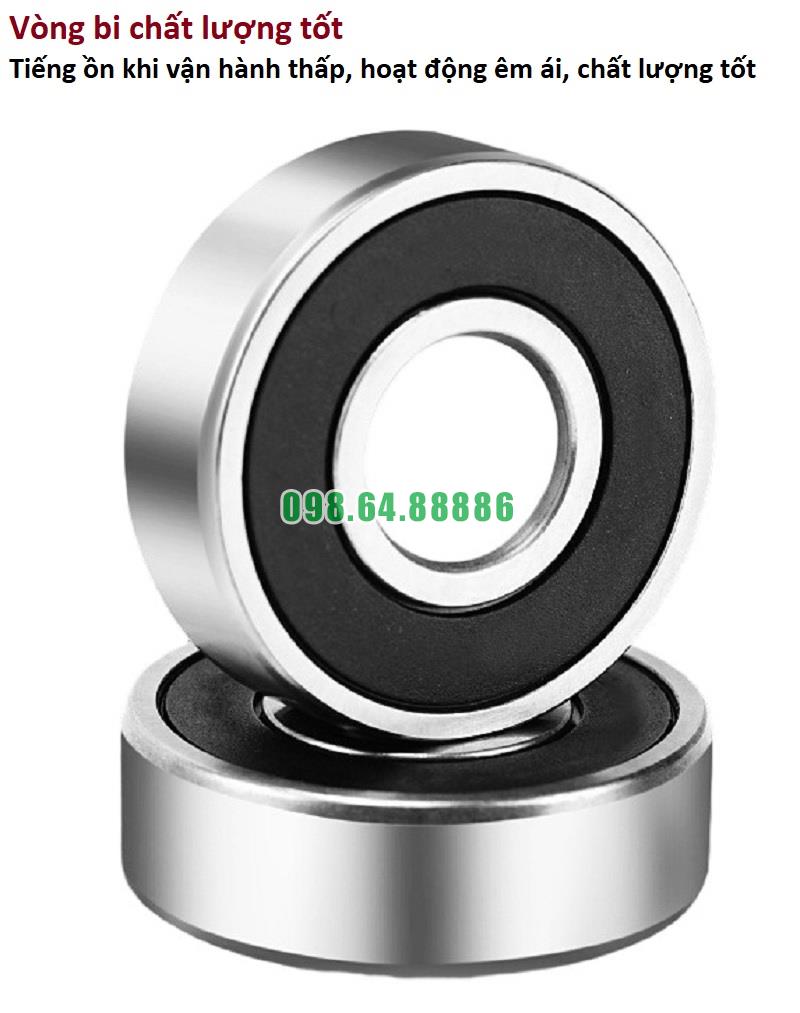

• Hai đầu trục được đỡ bằng vòng bi (bạc đạn), giúp ổn định khi quay tốc độ cao

Hệ thống làm kín đi kèm trục

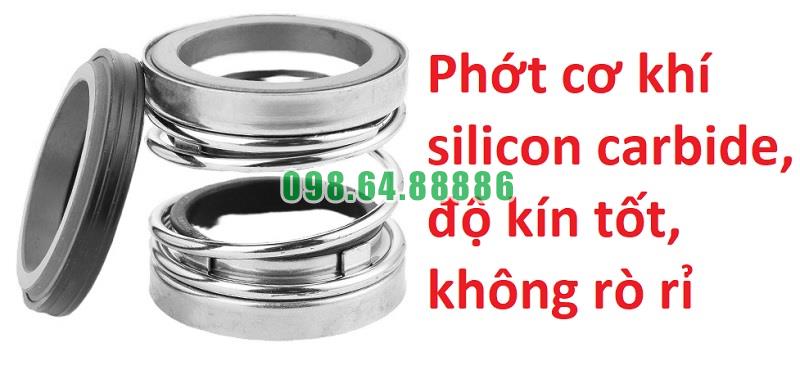

• Trục bơm xuyên qua buồng kín, nên được làm kín bằng phớt cơ khí hoặc phớt hộp nhét

• Vị trí tiếp xúc giữa trục và phớt cần:

  • Chống rò rỉ nước

  • Không có gờ sắc, không bị mài mòn lồi lõm

  • Không trầy xước hoặc han gỉ, nếu có phải đánh bóng hoặc thay trục

Đặc điểm nổi bật của trục bơm ISG65-125, IRG65-125

• Độ đồng tâm cao, giảm ma sát, giảm hao mòn phớt và bạc đạn

• Kết cấu đơn giản nhưng chắc chắn, dễ tháo lắp trong quá trình bảo trì

• Chịu được áp suất và nhiệt độ cao, không bị cong vênh khi hoạt động liên tục

• Có thể thay thế dễ dàng nếu trục bị mòn hoặc gãy nhờ thiết kế module lắp lẫn

Thông số kỹ thuật và kích thước bơm model ISG65-125

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-125

Đường cong hiệu suất bơm model ISG65-125

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-125

Phụ kiện và kích thước lắp đặt bơm model ISG65-125

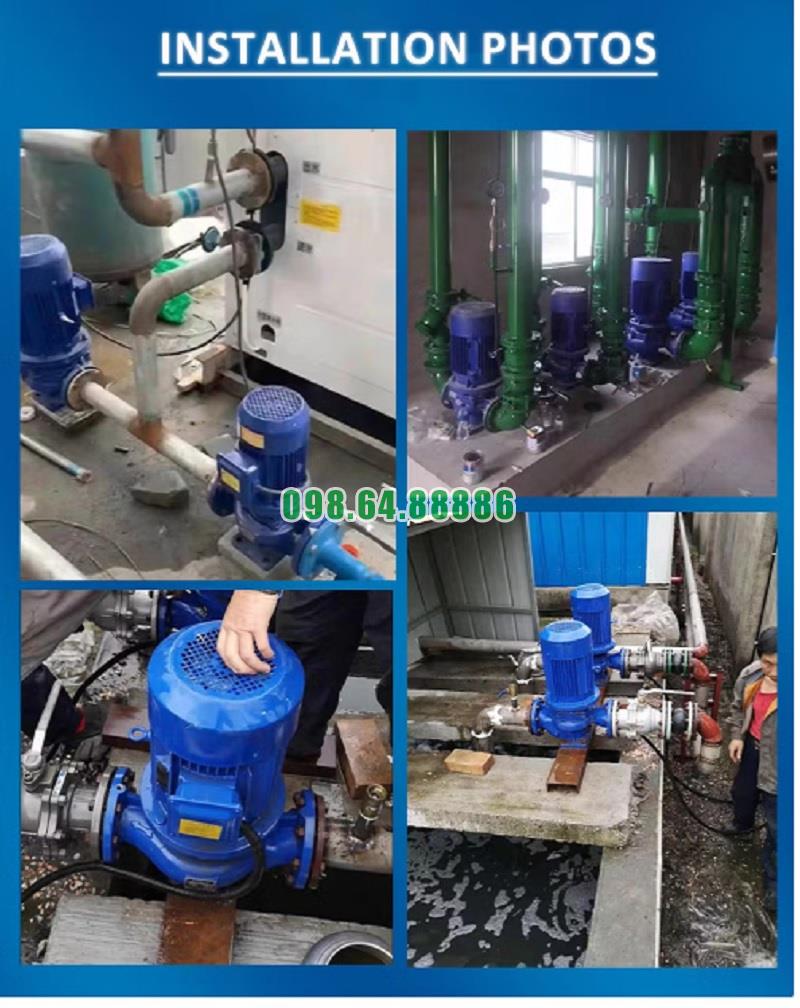

Phương thức lắp đặt bơm model ISG65-125
