Trong cấu tạo của đầu bơm bánh răng ăn khớp ngoài, bánh răng là bộ phận quan trọng nhất, quyết định toàn bộ cơ chế vận hành. Chúng đảm nhận nhiệm vụ biến đổi năng lượng cơ học từ trục quay của động cơ thành quá trình hút – vận chuyển – đẩy chất lỏng.
Khi bánh răng quay, tại cửa hút, các răng tách ra khỏi điểm ăn khớp, làm thể tích khoang tăng lên và áp suất giảm xuống. Sự chênh lệch áp suất này khiến chất lỏng được hút vào buồng bơm. Như vậy, bánh răng giữ vai trò khởi tạo lực hút để chất lỏng đi vào hệ thống.
Sau khi được hút vào, chất lỏng sẽ được giữ lại trong các khoảng trống giữa răng bánh và thành bơm. Khi bánh răng quay, các khoang này di chuyển dọc theo thành buồng bơm từ cửa hút sang cửa xả. Đây chính là quá trình truyền tải chất lỏng liên tục, không làm gián đoạn dòng chảy.
Tại cửa xả, hai bánh răng bắt đầu ăn khớp trở lại, thể tích giữa các răng giảm dần, tạo áp suất cao. Nhờ đó, chất lỏng bị ép ra ngoài với lực đẩy mạnh mẽ. Vai trò của bánh răng trong giai đoạn này là tạo áp lực đẩy ổn định, giúp hệ thống duy trì lưu lượng và áp suất mong muốn.
Hình dạng và số răng bánh răng được thiết kế chính xác, đảm bảo mỗi vòng quay dịch chuyển một lượng chất lỏng cố định. Sự lặp lại đều đặn này giúp dòng chảy ra ổn định, ít dao động, hiệu suất thể tích cao. Đây là ưu điểm vượt trội so với nhiều loại bơm khác.
Bánh răng trong dòng 2CY7.5-2.5 MS được làm bằng thép hợp kim tôi cứng, có khả năng chịu tải lớn, chống mài mòn. Điều này giúp bơm không chỉ duy trì hiệu quả vận hành mà còn kéo dài tuổi thọ, giảm chi phí bảo trì.
Bánh răng trong Đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS đóng vai trò then chốt: tạo lực hút, vận chuyển, nén và đẩy chất lỏng, đồng thời đảm bảo lưu lượng ổn định và chịu tải tốt. Có thể nói, chất lượng của bánh răng chính là yếu tố quyết định trực tiếp đến hiệu suất, độ bền và tính ổn định của toàn bộ bơm.

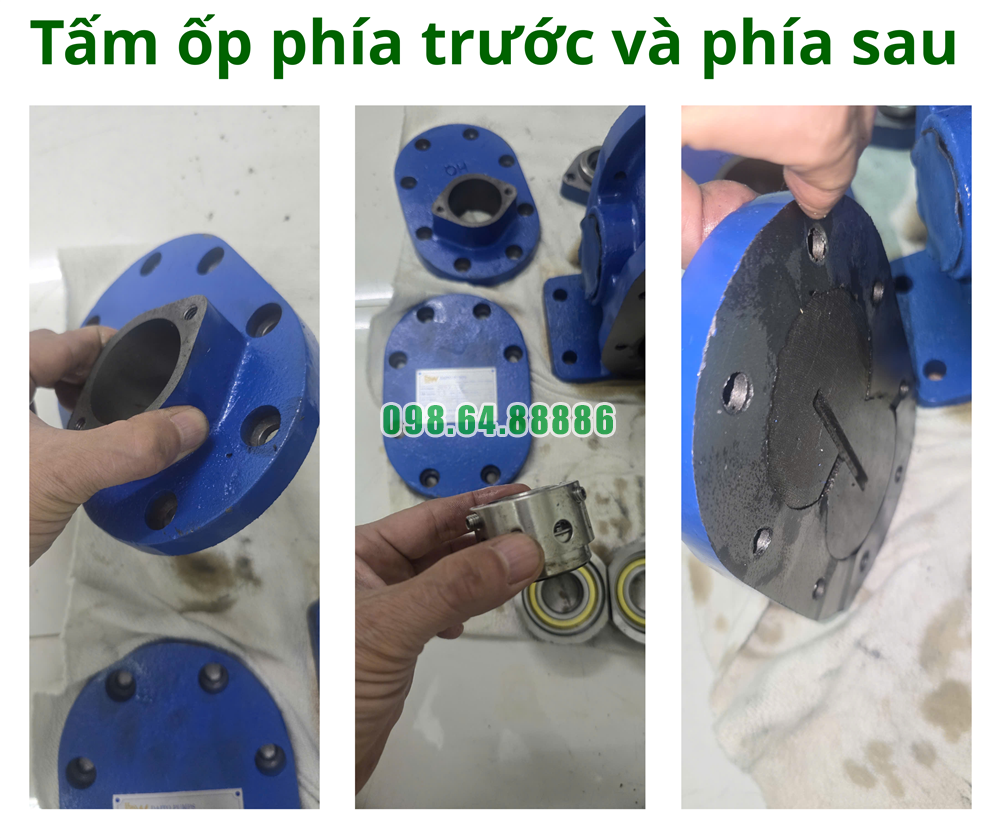

Vỏ bơm là thành phần bao quanh toàn bộ cụm bánh răng, trục và vòng bi. Trong 2CY7.5-2.5 MS, vỏ thường được chế tạo từ:
Gang cầu (ductile cast iron): có độ bền nén cao, chịu rung tốt, giá thành hợp lý, phù hợp cho dầu FO, dầu bôi trơn, dầu Diesel.
Inox 304 hoặc 316 (phiên bản đặc biệt): chống ăn mòn, chịu hóa chất, dùng cho môi trường khắc nghiệt hoặc chất lỏng ăn mòn nhẹ.
Sự chắc chắn của vỏ bơm giúp bảo vệ bên trong khỏi áp suất cao, va đập cơ học và điều kiện vận hành liên tục 24/7.

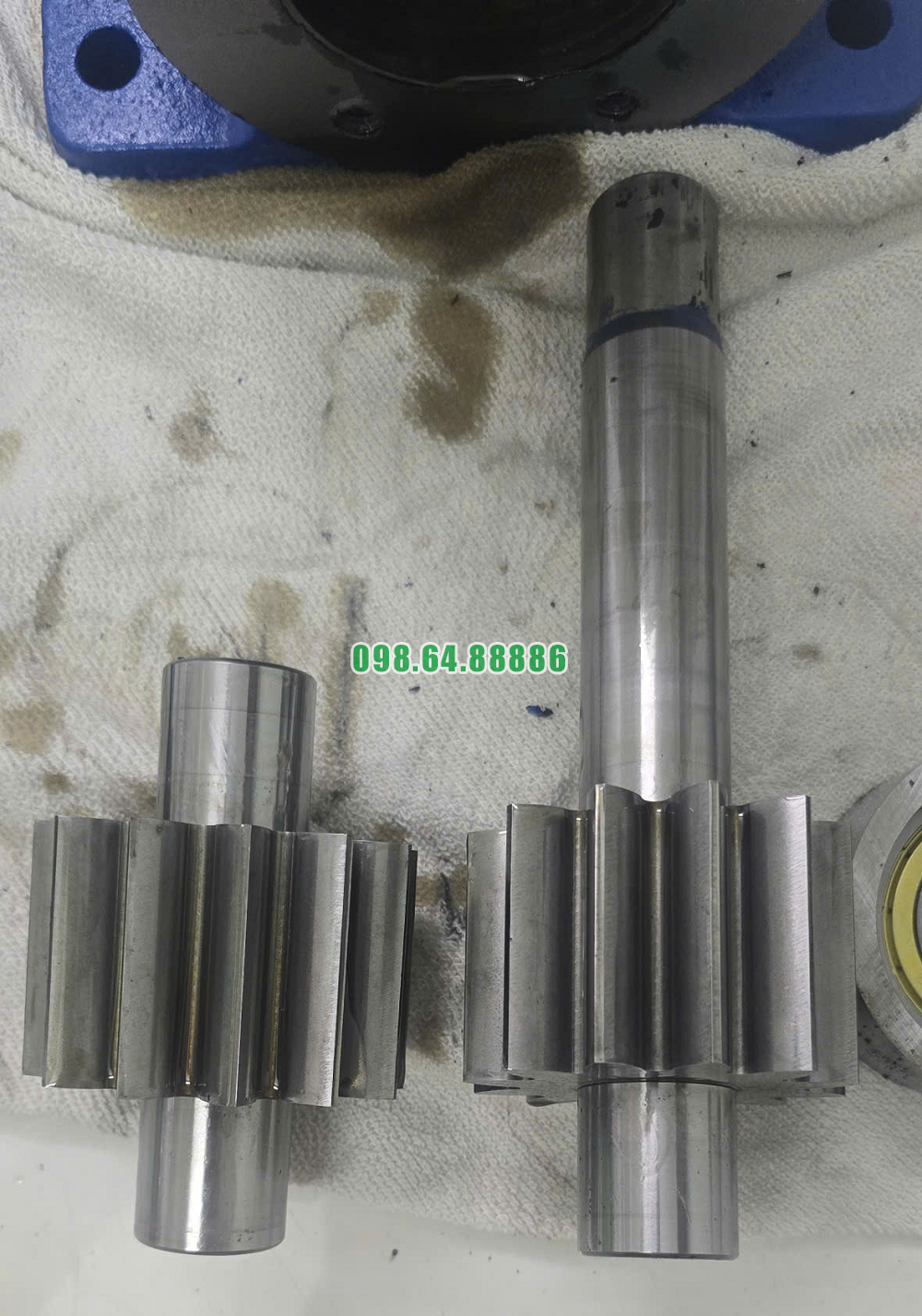

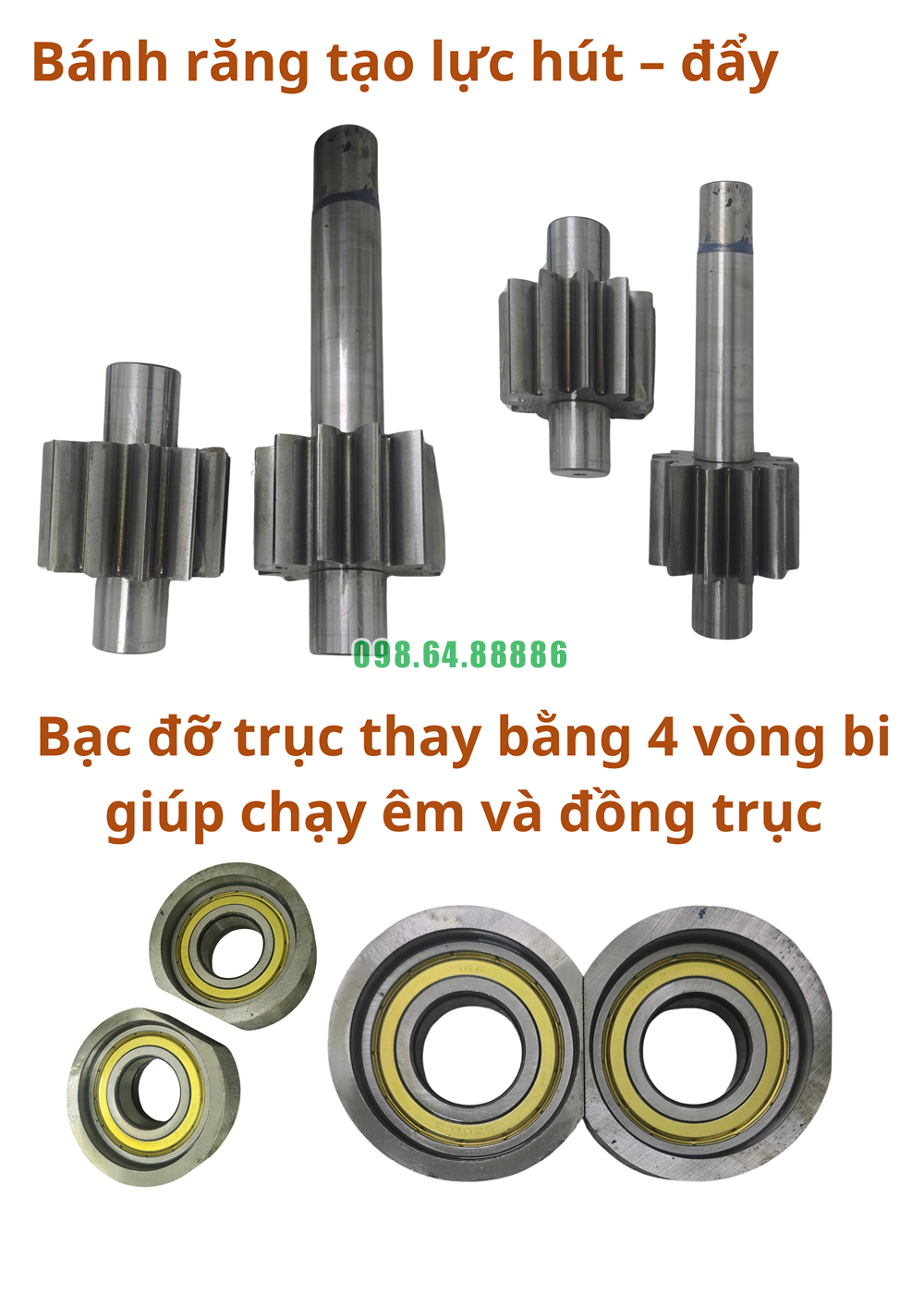

Hai bánh răng chủ động và bị động được chế tạo từ thép hợp kim (40Cr, 20CrMnTi, Cr-Mo), sau đó trải qua quá trình nhiệt luyện – tôi cứng bề mặt.
Độ cứng bề mặt đạt 50–60 HRC, chống mài mòn hiệu quả.
Lõi vẫn giữ độ dai, giúp bánh răng không bị gãy giòn khi chịu mô-men xoắn lớn.
Nhờ vật liệu này, bánh răng đảm bảo khả năng bơm chất lỏng nhớt cao mà vẫn duy trì lưu lượng ổn định lâu dài.
Trục gắn với bánh răng chủ động, thường được chế tạo từ thép hợp kim crom – molypden hoặc inox 316L.
Chịu xoắn tốt, không biến dạng khi tải lớn.
Bề mặt được mạ crom hoặc đánh bóng để chống xước, tăng tuổi thọ phớt làm kín.
Vòng bi: sử dụng thép chịu lực hoặc vòng bi bi cầu chất lượng cao, được bôi trơn bằng dầu hoặc mỡ chịu nhiệt.
Bạc lót: thường làm từ đồng hợp kim hoặc vật liệu composite chịu mài mòn, giúp trục quay ổn định, giảm ma sát.
Phớt cơ khí: gồm các mặt trượt carbon, ceramic hoặc silicon carbide, chống rò rỉ dầu và hóa chất.
Packing seal: làm từ sợi amiăng tẩm graphite, PTFE hoặc Viton, chịu dầu và chịu nhiệt.
Gioăng đệm: cao su NBR, PTFE hoặc Viton để tăng độ kín giữa các mặt bích.
Nhờ kết hợp các vật liệu bền chắc:
Bơm có thể chịu áp suất làm việc 0,3 – 0,6 MPa ổn định.
Hoạt động tốt với chất lỏng có độ nhớt cao mà không nhanh xuống cấp.
Đảm bảo độ tin cậy trong môi trường công nghiệp nặng như dầu khí, hóa chất, luyện kim, sản xuất giấy, gỗ, nhựa.
Đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS sở hữu sự chắc chắn từ vật liệu chế tạo: vỏ gang/inox chịu lực, bánh răng thép tôi cứng chống mài mòn, trục hợp kim bền bỉ, vòng bi và phớt chất lượng cao. Nhờ đó, bơm không chỉ hoạt động bền bỉ trong môi trường khắc nghiệt mà còn đảm bảo lưu lượng ổn định, tuổi thọ dài và độ tin cậy cao trong nhiều ngành công nghiệp.

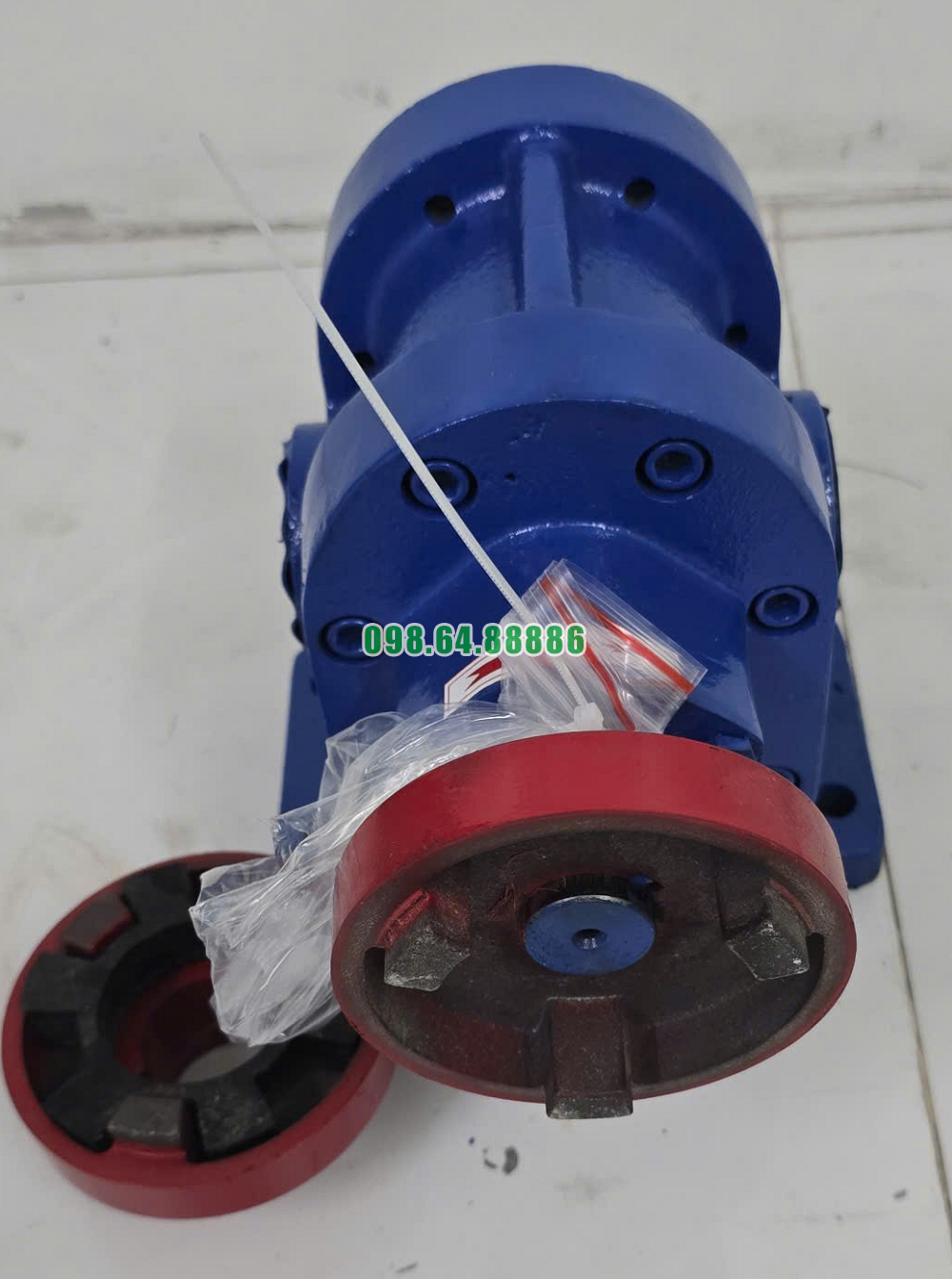

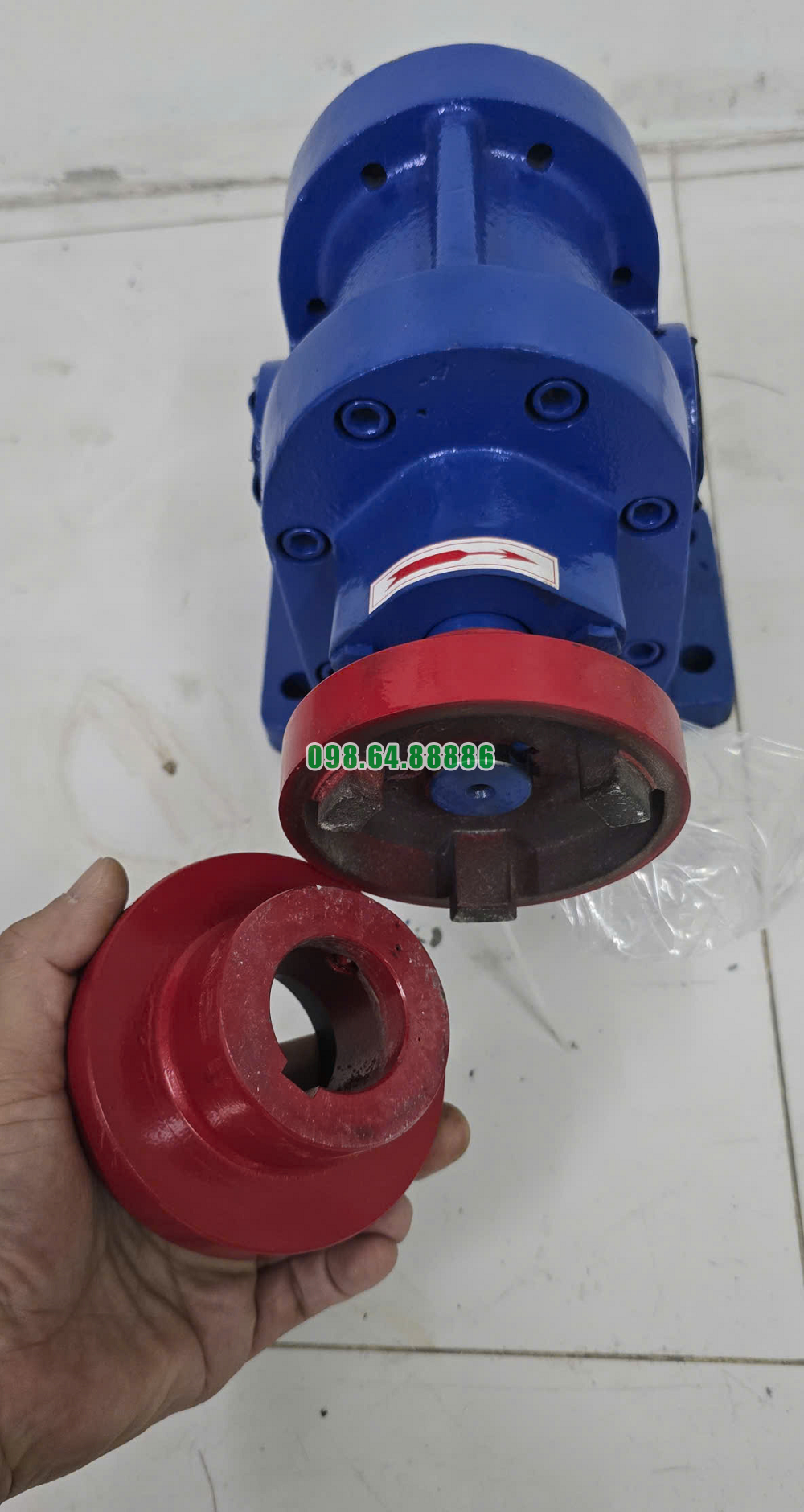

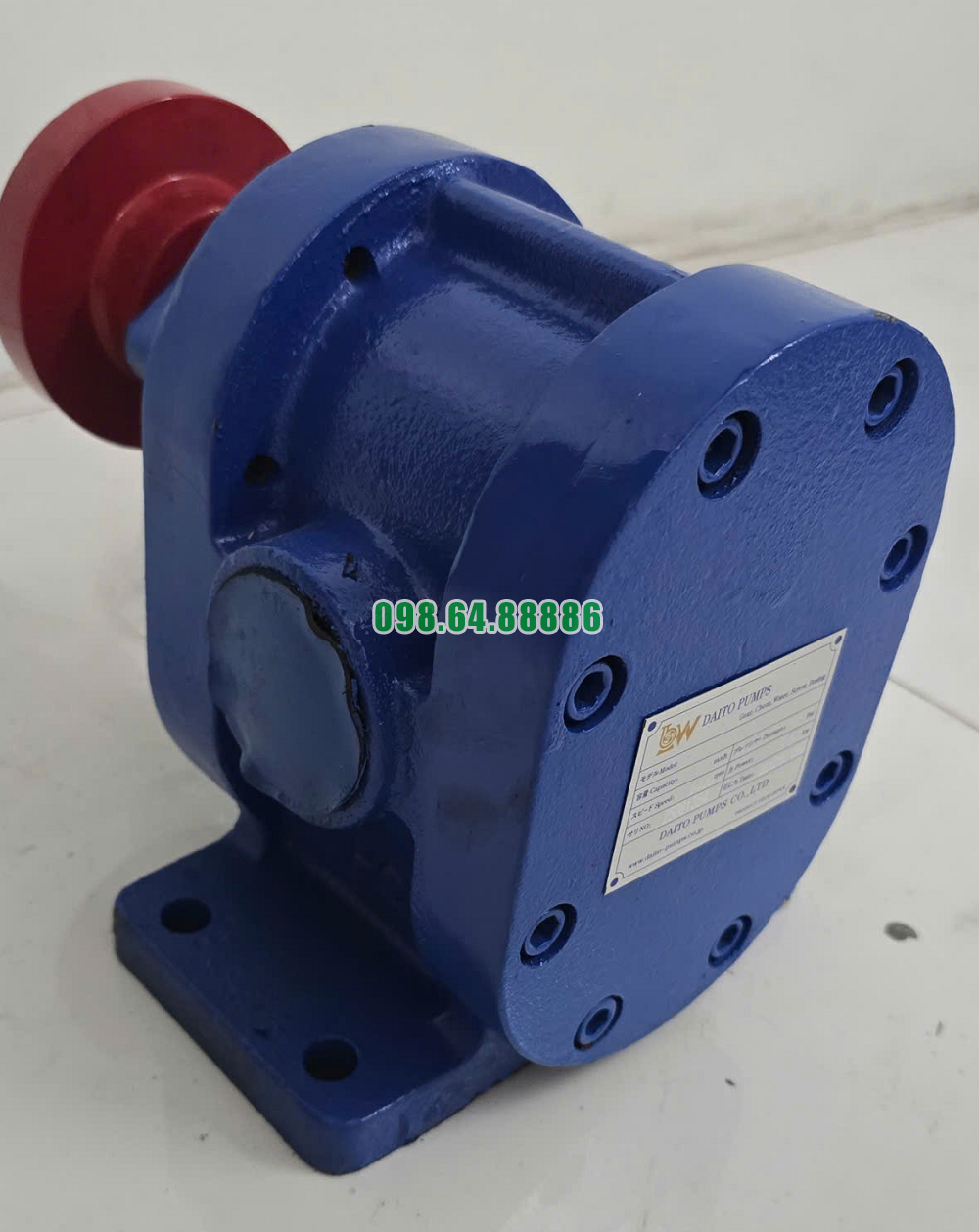

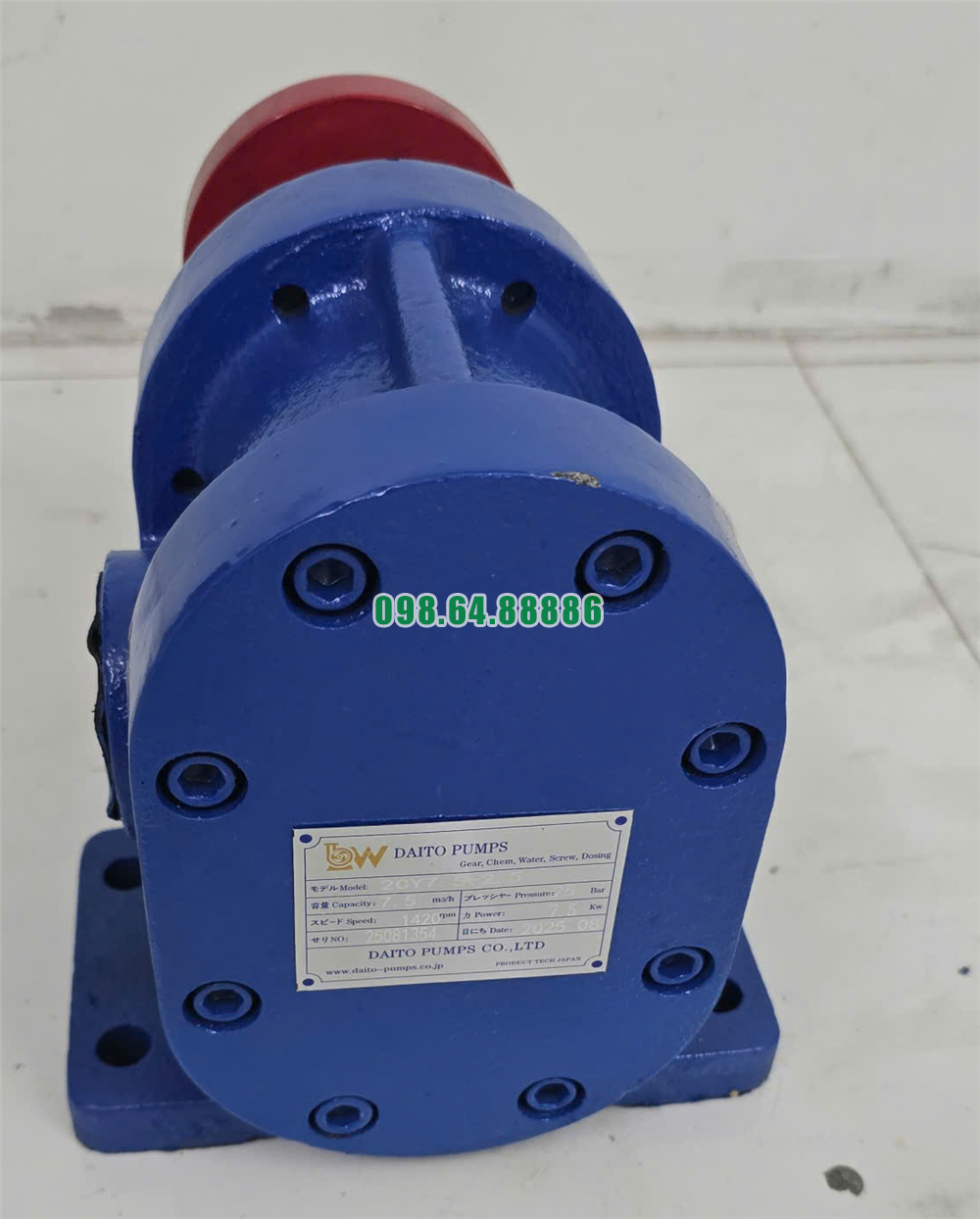

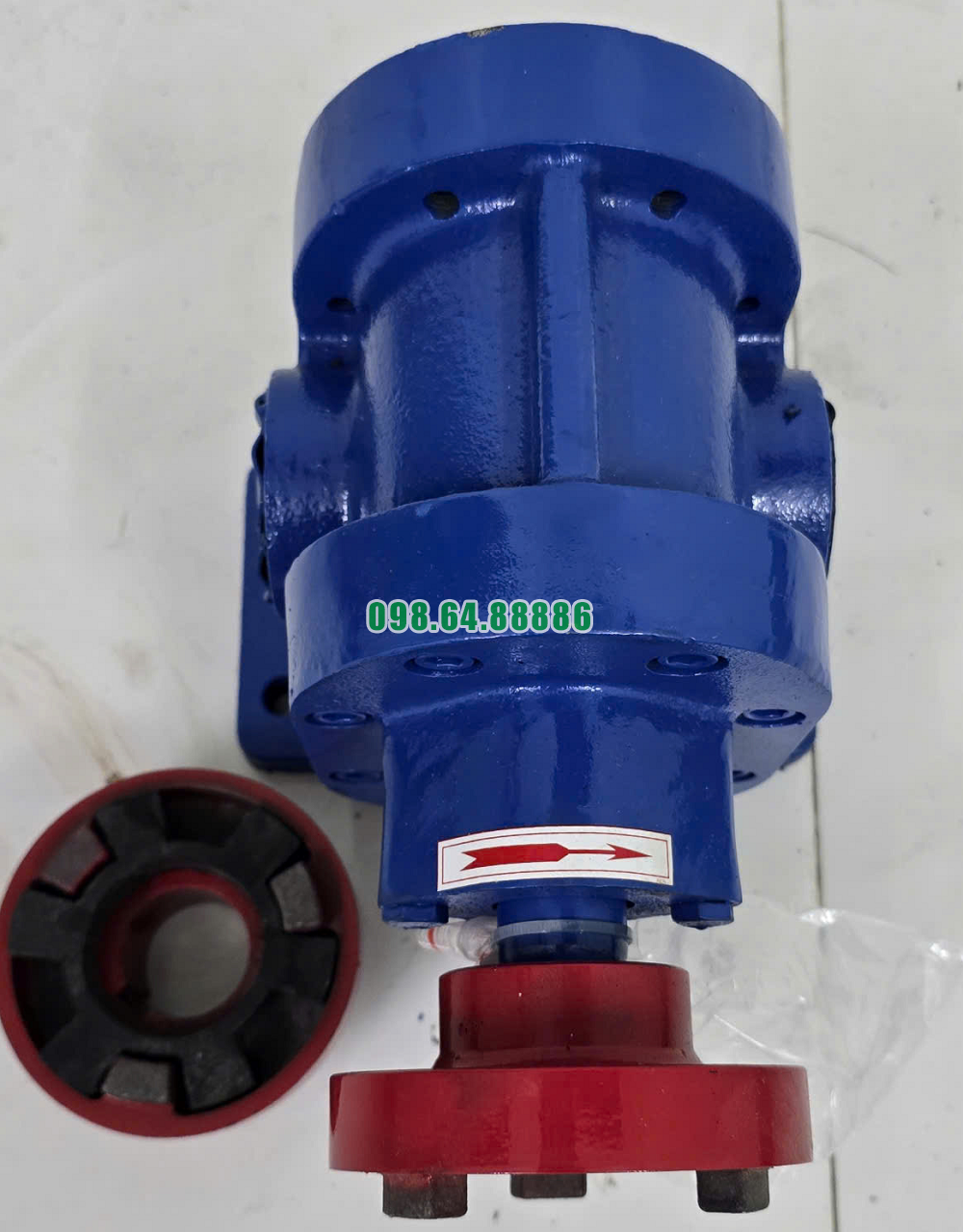

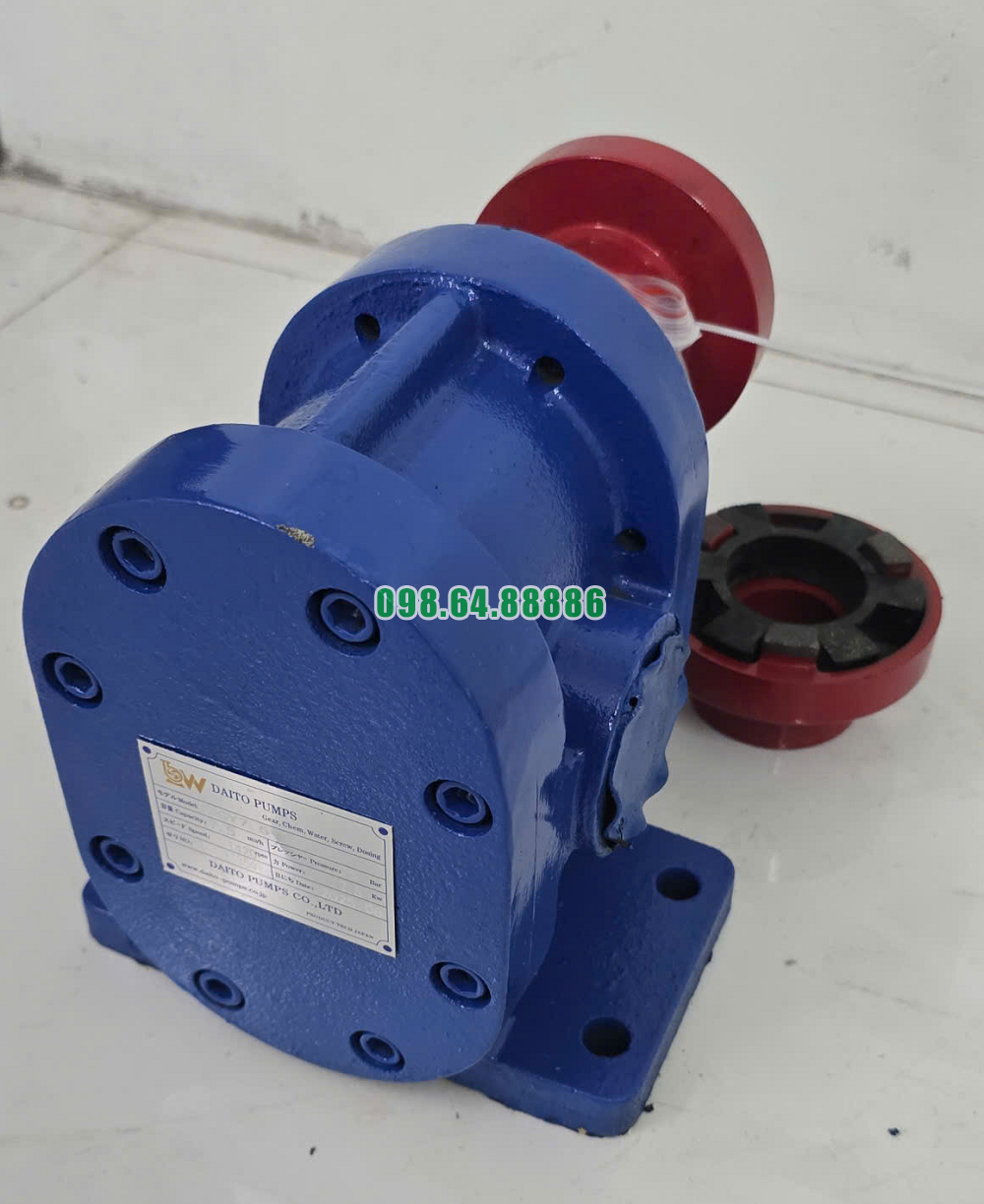

Đầu bơm bánh răng 2CY7.5-2.5 MS 7.5kw-4, 7.5m3/h
