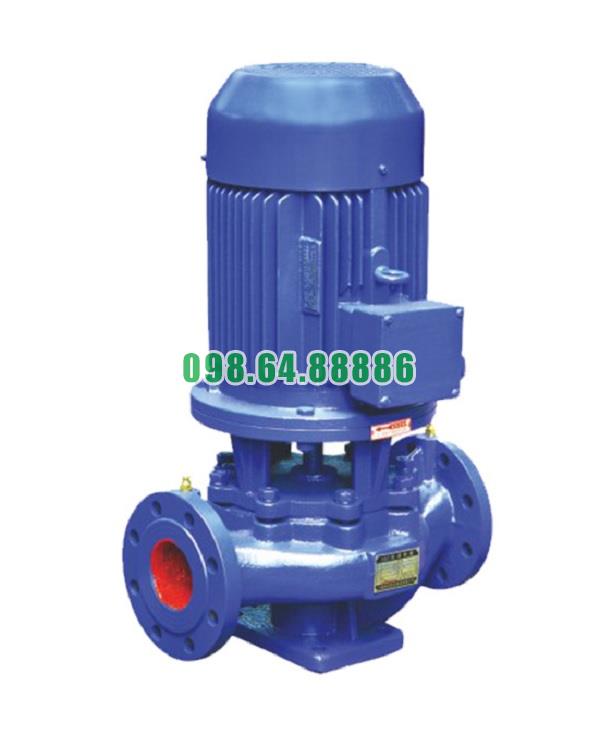

Máy bơm booster inline model ISG50-200, IRG50-200 động cơ 5.5 kw

Vai trò từng bộ phận trong cấu tạo máy bơm booster inline model ISG50-200, IRG50-200

1️⃣ Thân bơm

• Được đúc nguyên khối bằng gang, thép hợp kim hoặc inox.

• Chịu áp lực làm việc lớn, bảo vệ toàn bộ bộ phận bên trong khỏi tác động bên ngoài.

• Giữ kết cấu chắc chắn cho máy và góp phần giảm rung lắc khi vận hành.

2️⃣ Cánh bơm

• Là bộ phận chính tạo lực ly tâm.

• Khi quay, cánh bơm đẩy nước từ tâm ra mép ngoài, tạo áp lực để nước di chuyển qua hệ thống.

• Cánh bơm được thiết kế cân bằng động chính xác để hạn chế rung lắc và nâng cao hiệu suất.

3️⃣ Buồng bơm

• Nơi đặt cánh bơm, đóng vai trò dẫn hướng dòng nước.

• Giúp dòng nước ổn định, giảm xung lực và hạn chế rối loạn dòng chảy.

• Tăng hiệu suất thủy lực, giảm tổn thất năng lượng.

4️⃣ Trục bơm

• Làm từ thép hợp kim cường độ cao, truyền động trực tiếp từ động cơ đến cánh bơm.

• Đảm bảo chuyển động quay đồng tâm, giảm tổn thất cơ học và rung động.

• Là cầu nối giữa động cơ và các tầng cánh bơm.

5️⃣ Động cơ

• Cung cấp năng lượng quay cho trục và cánh bơm.

• Thiết kế đồng trục giúp truyền động trực tiếp, giảm tổn thất năng lượng.

• Được trang bị hệ thống tản nhiệt giúp hoạt động ổn định và bền bỉ.

6️⃣ Phớt cơ khí

• Làm kín điểm giao giữa trục bơm và buồng bơm.

• Ngăn ngừa rò rỉ chất lỏng, bảo vệ các bộ phận bên trong máy.

• Tăng độ an toàn và tuổi thọ của thiết bị.

7️⃣ Ổ đỡ và bạc đạn

• Giúp trục bơm quay trơn tru, hạn chế ma sát.

• Giảm rung lắc và tiếng ồn khi máy vận hành.

• Tăng tuổi thọ cho trục và các bộ phận quay.

8️⃣ Đế bơm

• Là phần kết nối và cố định máy xuống nền móng.

• Giúp giữ cho máy bơm ổn định, giảm rung động truyền xuống nền, đảm bảo vận hành an toàn.

9️⃣ Cổng hút và cổng xả inline

• Bố trí thẳng hàng, giúp dễ dàng kết nối với hệ thống đường ống.

• Giúp hệ thống gọn gàng, giảm tổn thất áp lực, tiết kiệm không gian lắp đặt.

Mỗi bộ phận trong cấu tạo máy bơm booster inline ISG50-200, IRG50-200 đóng vai trò quan trọng, liên kết chặt chẽ để tạo nên thiết bị vận hành mạnh mẽ, ổn định, hiệu suất cao và bền bỉ. Việc nắm rõ vai trò từng bộ phận giúp dễ dàng sử dụng, bảo trì và phát huy tối đa hiệu quả máy bơm.

Hướng dẫn lựa chọn Máy bơm booster inline model ISG50-200, IRG50-200 cho từng ứng dụng

Giới thiệu chung về máy bơm booster inline ISG50-200, IRG50-200

Máy bơm booster inline model ISG50-200 và IRG50-200 thuộc dòng máy bơm ly tâm trục đứng đa tầng cánh, được thiết kế để tăng áp và vận chuyển nước trong các hệ thống dân dụng, công nghiệp và phòng cháy chữa cháy. Ưu điểm nổi bật là thiết kế nhỏ gọn, dễ lắp đặt, hiệu suất cao, hoạt động ổn định và độ bền lâu dài.

Các yếu tố cần xem xét khi lựa chọn máy bơm

Lưu lượng và cột áp yêu cầu

• Xác định lưu lượng (Q): Dựa vào nhu cầu thực tế của hệ thống (đơn vị L/s hoặc m³/h).

• Xác định cột áp (H): Tính tổng trở lực hệ thống bao gồm chiều cao bơm, tổn thất đường ống, van và thiết bị.

Đặc tính chất lỏng

• Loại chất lỏng: Nước sạch, nước hơi lẫn tạp chất, nước nóng, dung dịch hóa chất loãng.

• Nhiệt độ chất lỏng: Chọn đúng model ISG (nước lạnh, nước sạch) hoặc IRG (nước nóng, nhiệt độ cao).

Đặc điểm hệ thống

• Hệ thống hở hay kín: Hệ kín cần chú ý đến áp suất làm việc.

• Yêu cầu về chống ăn mòn: Lựa chọn vật liệu inox nếu môi trường có tính ăn mòn cao.

Hướng dẫn lựa chọn cho từng ứng dụng

Ứng dụng trong hệ thống cấp nước dân dụng và tòa nhà cao tầng

• Tiêu chí: Lưu lượng vừa phải (10-50 m³/h), cột áp từ 30-70m tùy số tầng.

• Khuyến nghị: Model ISG50-200 tiêu chuẩn, động cơ IP55, vật liệu gang hoặc gang sơn epoxy chống gỉ.

• Lưu ý: Tích hợp van 1 chiều ở đầu đẩy để tránh hiện tượng nước hồi.

Ứng dụng trong hệ thống phòng cháy chữa cháy (PCCC)

• Tiêu chí: Lưu lượng lớn (≥40 m³/h), cột áp cao ≥60m.

• Khuyến nghị: Model ISG50-200 hoặc IRG50-200 (tùy vào nhiệt độ), động cơ dự phòng, thiết kế đáp ứng tiêu chuẩn PCCC.

• Lưu ý: Chọn máy có khả năng vận hành liên tục, áp suất ổn định, có phớt cơ khí chịu nhiệt.

Ứng dụng trong công nghiệp, nhà máy, hệ HVAC

• Tiêu chí: Lưu lượng đa dạng tùy dây chuyền, cột áp từ 40-80m.

• Khuyến nghị: Model IRG50-200 nếu dùng cho nước nóng hoặc dung dịch có nhiệt độ cao. Chọn vật liệu trục inox, cánh đồng hoặc inox.

• Lưu ý: Ưu tiên máy bơm có khả năng chịu tải cao, bảo trì dễ dàng, có thể tích hợp biến tần để điều chỉnh tốc độ.

Ứng dụng cho hệ thống tưới tiêu nông nghiệp

• Tiêu chí: Lưu lượng lớn, cột áp trung bình (20-40m).

• Khuyến nghị: Model ISG50-200, động cơ ngoài trời IP54 trở lên, thiết kế chống bụi và nước.

• Lưu ý: Nên có lưới lọc đầu hút tránh rác, tạp chất vào buồng bơm.

Một số lưu ý quan trọng khi lựa chọn

Xem xét nguồn điện

• Xác định rõ nguồn điện 1 pha hay 3 pha, công suất phù hợp để tránh quá tải hoặc lãng phí điện năng.

Lựa chọn nhà cung cấp uy tín

• Nên chọn các nhà cung cấp chính hãng để đảm bảo máy đạt tiêu chuẩn chất lượng, có dịch vụ bảo hành và linh kiện thay thế đầy đủ.

Phụ kiện kèm theo

• Kiểm tra đầy đủ: van 1 chiều, van khóa, đồng hồ áp suất, bộ giảm rung, biến tần (nếu cần).

Việc lựa chọn đúng máy bơm booster inline ISG50-200, IRG50-200 sẽ giúp hệ thống vận hành ổn định, tiết kiệm chi phí vận hành và kéo dài tuổi thọ thiết bị. Khi lựa chọn, cần căn cứ vào yêu cầu kỹ thuật, đặc điểm ứng dụng và điều kiện vận hành thực tế.

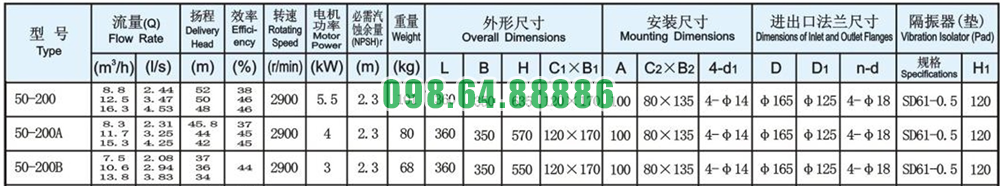

ng số kỹ thuật và kích thước bơm model ISG50-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG50-200

Đường cong hiệu suất bơm model ISG50-200

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG50-200

Phụ kiện và kích thước lắp đặt bơm model ISG50-200

Phương thức lắp đặt bơm model ISG50-200
