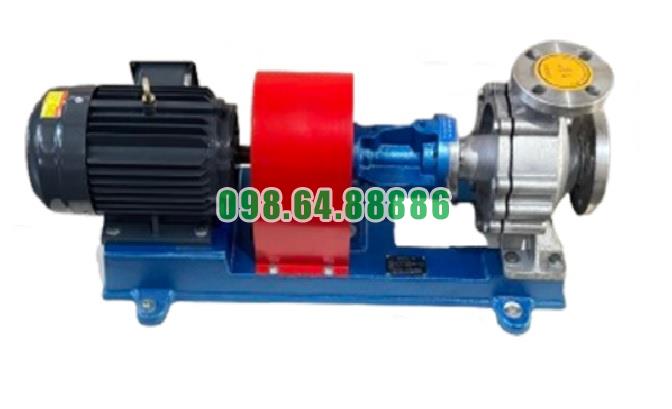

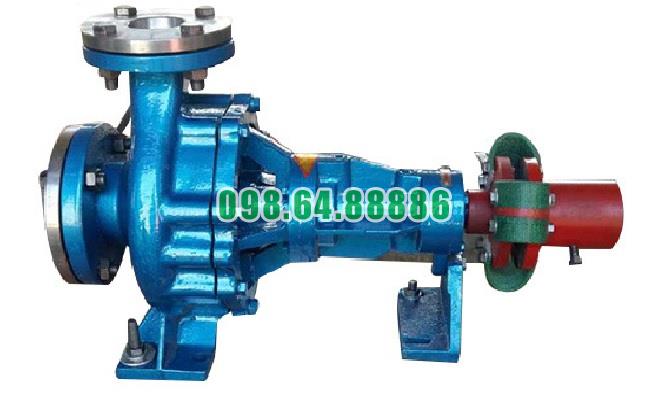

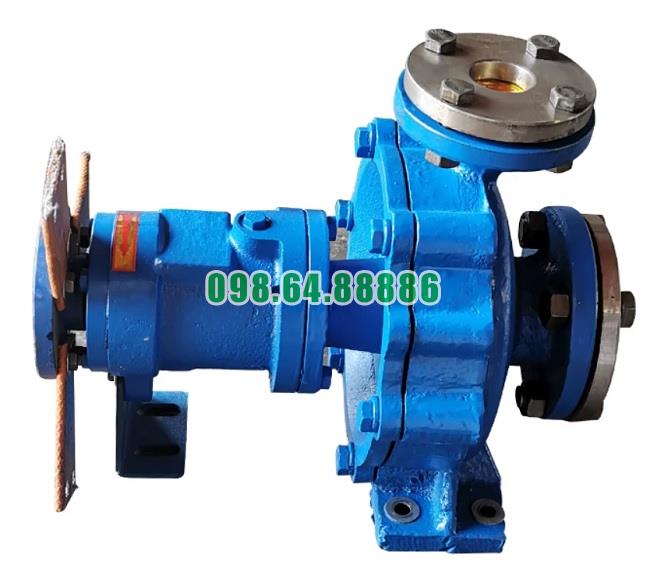

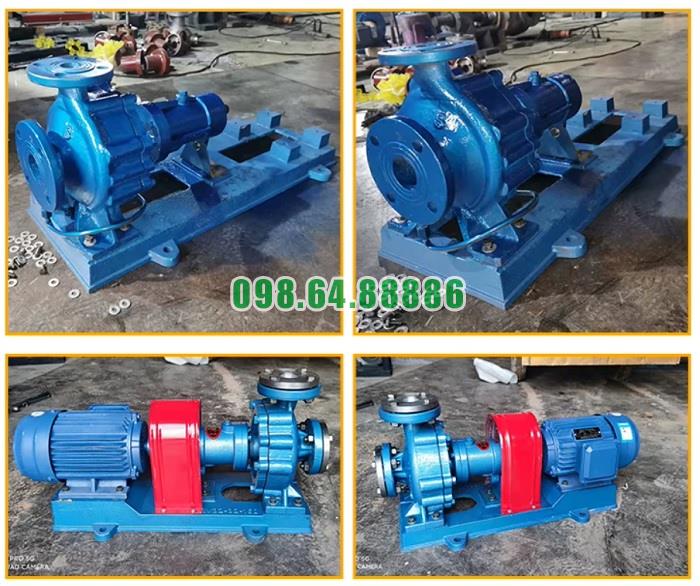

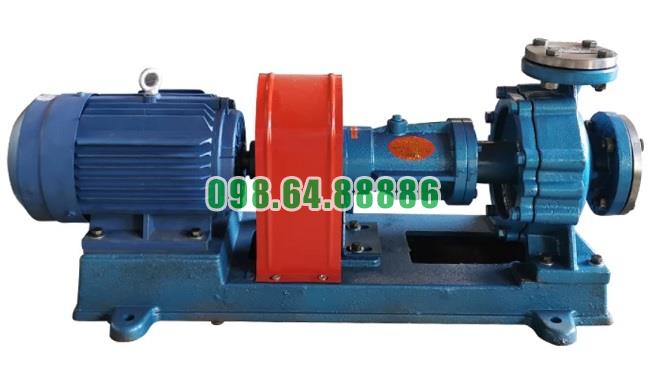

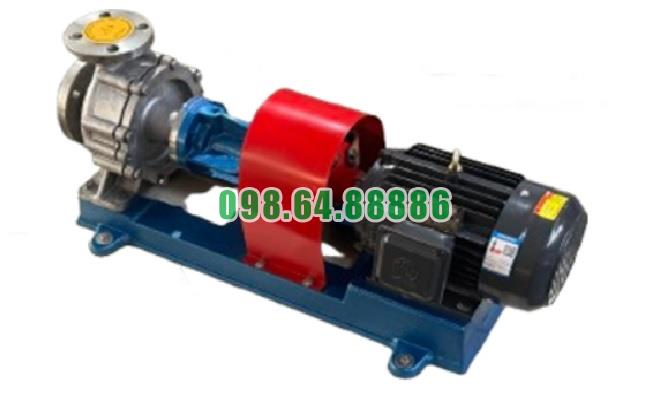

Máy bơm dầu truyền nhiệt trục ngang RY20-20-100 công suất 0.75 kW

Nguyên nhân Bơm dầu truyền nhiệt RY20-20-100 không lên dầu và cách khắc phục

Khi Bơm dầu truyền nhiệt RY20-20-100 không lên dầu, cần dừng bơm để kiểm tra, tránh vận hành khô gây nóng bộ làm kín và hư hỏng cụm rôto.

Buồng bơm chưa được mồi đầy dầu

Không khí còn trong thân bơm khiến bánh công tác không tạo được chênh lệch áp suất cần thiết.

Cách khắc phục: Điền đầy dầu truyền nhiệt vào buồng bơm và đường hút, đồng thời xả hết không khí trước khi khởi động lại.

Bơm quay sai chiều

Động cơ đấu điện sai pha làm bánh công tác quay ngược, khiến bơm không tạo được lưu lượng và cột áp thiết kế.

Cách khắc phục: Kiểm tra chiều quay từ phía khớp nối. Bơm phải quay theo chiều kim đồng hồ; nếu sai, cần đảo hai pha nguồn điện.

Van hút chưa mở hoàn toàn

Van hút đóng hoặc mở không đủ làm dầu không thể đi vào tâm bánh công tác.

Cách khắc phục: Mở hoàn toàn van hút trước khi khởi động. Không sử dụng van hút để điều chỉnh lưu lượng.

Đường hút hoặc bộ lọc bị tắc

Cặn bẩn trong đường ống, van hoặc lưới lọc làm giảm lượng dầu cấp đến bơm.

Cách khắc phục: Dừng bơm, vệ sinh bộ lọc và kiểm tra toàn bộ đường hút. Loại bỏ vật cản trước khi vận hành lại.

Đường hút bị lọt khí

Mặt bích, gioăng hoặc mối nối không kín khiến không khí đi vào đường hút, làm bơm mất khả năng hút dầu ổn định.

Cách khắc phục: Kiểm tra và siết lại các mối nối, thay gioăng hỏng và bảo đảm đường hút kín hoàn toàn.

Mức dầu trong bồn quá thấp

Mực dầu thấp có thể làm cửa hút không được ngập dầu, khiến bơm hút cả không khí vào hệ thống.

Cách khắc phục: Bổ sung dầu đến mức vận hành thích hợp và kiểm tra vị trí đầu hút trong bồn.

Chiều cao hút hoặc tổn thất đường hút quá lớn

Đường hút quá dài, nhiều co cút hoặc đường kính nhỏ làm áp suất tại cửa hút giảm mạnh, dẫn đến bơm không lên dầu hoặc phát sinh xâm thực.

Cách khắc phục: Rút ngắn đường hút, giảm co cút, sử dụng đường ống phù hợp và đặt bơm gần hoặc thấp hơn bồn dầu.

Dầu quá nguội và có độ nhớt cao

Khi dầu chưa được gia nhiệt phù hợp, độ nhớt tăng làm lực cản đường ống lớn và bánh công tác khó tạo dòng chảy.

Cách khắc phục: Gia nhiệt dầu từ từ theo đúng quy trình, kiểm tra khả năng lưu động của dầu rồi mới khởi động bơm.

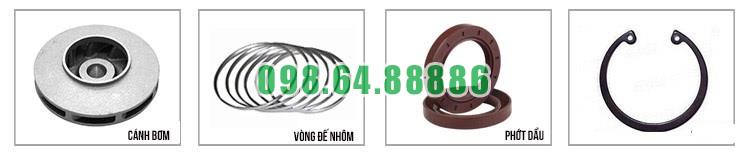

Bánh công tác bị kẹt hoặc hư hỏng

Cặn bẩn, biến dạng nhiệt hoặc chi tiết lỏng có thể làm bánh công tác không quay bình thường.

Cách khắc phục: Ngắt điện, quay thử trục bằng tay và tháo kiểm tra cụm rôto khi phát hiện trục nặng, kẹt hoặc có tiếng cọ xát.

Các nguyên nhân chính khiến Bơm dầu truyền nhiệt RY20-20-100 không lên dầu gồm chưa mồi bơm, quay sai chiều, van hút đóng, đường hút tắc hoặc lọt khí, mức dầu thấp và bánh công tác bị kẹt. Cần xử lý dứt điểm nguyên nhân trước khi khởi động lại và tuyệt đối không để bơm chạy khô.

Chi tiết quá trình tạo áp suất dòng chảy trong Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 tạo áp suất bằng cách chuyển cơ năng của động cơ thành động năng, sau đó chuyển một phần động năng của dầu thành áp năng. Quá trình này diễn ra liên tục từ cửa hút, bánh công tác đến khoang dẫn dòng và cửa xả.

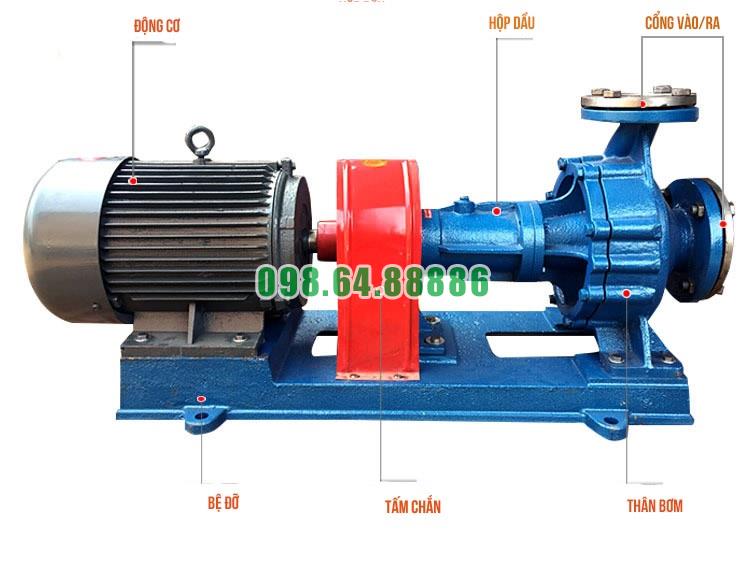

Truyền cơ năng đến bánh công tác

Động cơ công suất 0,75 kW truyền mô-men qua khớp nối mềm đến trục bơm. Trục làm bánh công tác quay với tốc độ khoảng 2.800 vòng/phút, tạo chuyển động quay cho dầu bên trong khoang bơm.

Tốc độ quay ổn định là điều kiện quan trọng để bơm duy trì khả năng tạo áp suất và lưu lượng theo thiết kế.

Hình thành vùng áp suất thấp tại cửa hút

Khi bánh công tác quay, dầu nằm tại tâm bánh công tác liên tục bị đưa ra phía mép ngoài. Quá trình này làm áp suất tại tâm bánh công tác giảm xuống.

Sự chênh lệch giữa áp suất trong đường ống hút và áp suất tại tâm bánh công tác đẩy dầu tải nhiệt đi vào bơm theo phương trục. Vì vậy, khoang bơm và đường ống hút phải được điền đầy dầu, không để khí tích tụ làm gián đoạn quá trình tạo áp.

Gia tốc dòng dầu bằng lực ly tâm

Dầu đi vào giữa các cánh dẫn và quay cùng bánh công tác. Khi di chuyển từ tâm ra mép ngoài, dầu được gia tốc, làm vận tốc và động năng của dòng chảy tăng lên.

Tại mép bánh công tác, dầu có vận tốc cao và bắt đầu đi vào khoang dẫn dòng của thân bơm.

Chuyển động năng thành áp suất

Khoang dẫn dòng thu nhận dầu từ bánh công tác và đưa dòng dầu về phía cửa xả. Khi tiết diện dòng chảy thay đổi, vận tốc dầu giảm dần, đồng thời một phần động năng được chuyển thành áp suất.

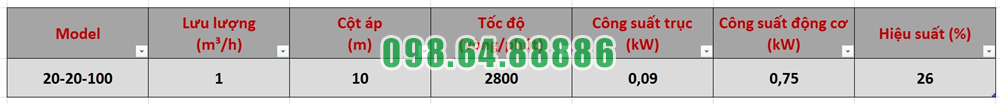

Nhờ quá trình này, Bơm dầu truyền nhiệt RY20-20-100 đạt cột áp tiêu chuẩn khoảng 10 m tại lưu lượng khoảng 1 m³/h.

Quá trình tạo áp suất của Bơm dầu truyền nhiệt RY20-20-100 gồm bốn bước chính: tạo vùng áp suất thấp tại tâm bánh công tác, hút dầu vào bơm, gia tốc dầu bằng lực ly tâm và chuyển động năng thành áp suất tại khoang dẫn dòng. Chu trình diễn ra liên tục giúp dầu tải nhiệt được đẩy ổn định vào hệ thống tuần hoàn.
