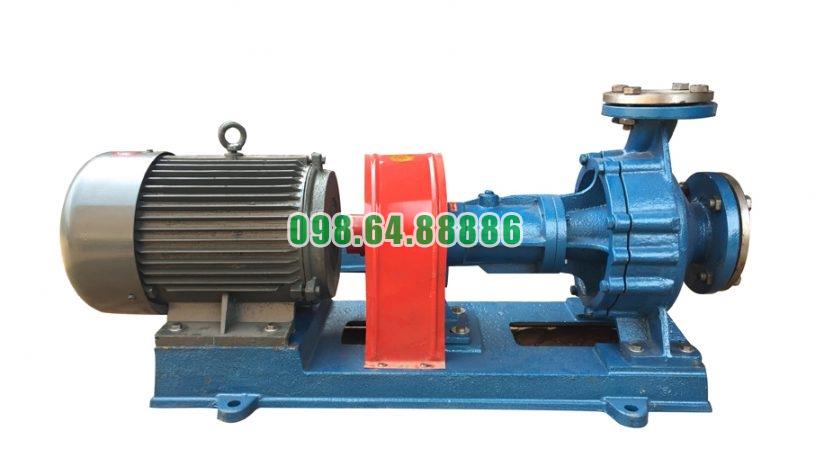

Bơm dầu truyền nhiệt RY80-50-200A sử dụng kết cấu bơm ly tâm trục ngang, đỡ một phía, với cửa hút bố trí theo hướng trục và cửa xả hướng tâm theo phương thẳng đứng. Thiết kế này mang lại nhiều lợi thế về độ ổn định cơ khí, khả năng truyền động và sự thuận tiện khi lắp đặt, bảo dưỡng.
Cửa hút của Bơm dầu truyền nhiệt RY80-50-200A nằm theo hướng trục, giúp dầu truyền nhiệt đi trực tiếp vào khu vực tâm bánh công tác.
Cách bố trí này phù hợp với nguyên lý làm việc của bơm ly tâm, giúp dòng dầu đi vào bánh công tác tương đối thuận lợi và hạn chế việc phải đổi hướng dòng chảy quá nhiều tại cửa hút.
Cửa xả được bố trí hướng tâm và theo phương thẳng đứng. Sau khi dầu được bánh công tác truyền năng lượng, dòng dầu được dẫn ra cửa xả và đi vào hệ thống đường ống.
Kiểu bố trí này giúp cụm bơm gọn hơn và thuận tiện khi kết nối với đường ống đẩy.
Một ưu điểm quan trọng của thiết kế trục ngang là trục bơm và trục động cơ được bố trí trên cùng phương.
Động cơ truyền mô-men qua khớp nối mềm đến trục bơm, sau đó trục truyền trực tiếp đến bánh công tác. Đường truyền động rõ ràng giúp kết cấu cơ khí đơn giản và thuận tiện cho việc kiểm tra độ đồng tâm.
Trục của Bơm dầu truyền nhiệt RY80-50-200A được đỡ bởi hai bộ vòng bi trong thân ổ trục.
Kết cấu này giúp duy trì vị trí của trục và bánh công tác khi quay ở tốc độ 2.900 vòng/phút, hạn chế độ đảo và góp phần giảm rung động trong quá trình vận hành.
Bơm và động cơ được đặt trên cùng một bệ máy, nhờ đó việc căn chỉnh đồng tâm giữa hai trục trở nên thuận tiện hơn.
Khi độ đồng tâm được bảo đảm, tải phụ lên khớp nối, vòng bi và trục giảm, giúp hệ truyền động hoạt động ổn định hơn.
RY80-50-200A sử dụng kết cấu đỡ một phía, trong đó thân ổ trục và giá đỡ được bố trí phía sau thân bơm.
Thiết kế này giúp tập trung các bộ phận cơ khí vào một cụm tương đối gọn, phù hợp với các hệ thống cần tiết kiệm không gian lắp đặt.
Thiết kế ly tâm trục ngang giúp các bộ phận như bánh công tác, trục, ổ bi, bộ làm kín và khớp nối được bố trí theo một trục cơ khí rõ ràng.
Nhờ đó, việc kiểm tra, tháo lắp và thay thế các chi tiết hao mòn thuận tiện hơn so với những kết cấu khó tiếp cận.

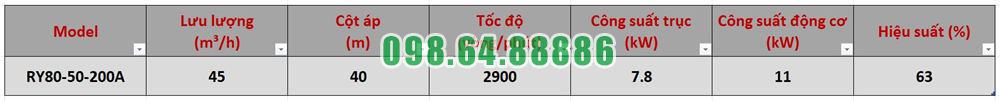

Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất 11 kW, thiết kế ly tâm trục ngang tạo nền tảng phù hợp để Bơm dầu truyền nhiệt RY80-50-200A duy trì quá trình tuần hoàn dầu ổn định.
Ưu điểm thiết kế ly tâm trục ngang của Bơm dầu truyền nhiệt RY80-50-200A nằm ở đường hút hợp lý, truyền động trực tiếp, cụm rôto được đỡ chắc chắn, dễ căn chỉnh với động cơ và thuận tiện cho bảo dưỡng.
Kết hợp với cấu tạo đỡ một phía và bơm – động cơ lắp trên cùng bệ máy, thiết kế này giúp RY80-50-200A có kết cấu gọn, ổn định và phù hợp với các hệ thống tuần hoàn dầu truyền nhiệt công nghiệp.
Ứng dụng duy trì nhiệt độ lò hơi của Bơm dầu truyền nhiệt RY80-50-200A tập trung vào nhiệm vụ tuần hoàn dầu tải nhiệt nóng giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt trong hệ thống. Bơm không trực tiếp tạo nhiệt, mà giúp dầu nóng lưu chuyển liên tục để nhiệt lượng được truyền đi ổn định.
Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất 11 kW, RY80-50-200A phù hợp với các vòng tuần hoàn dầu tải nhiệt có điểm làm việc tương ứng.
Trong hệ thống sử dụng dầu tải nhiệt, RY80-50-200A hút dầu từ đường hồi và đẩy dầu đi qua khu vực gia nhiệt của lò.
Sau khi nhận nhiệt, dầu nóng được vận chuyển đến các thiết bị sử dụng nhiệt như bộ trao đổi nhiệt, bồn gia nhiệt hoặc đường ống công nghệ. Dầu sau đó quay trở lại lò để tiếp tục được gia nhiệt.
Chu trình này giúp dòng dầu luôn lưu chuyển thay vì bị giữ lâu tại một vị trí.
Khả năng duy trì nhiệt của hệ thống phụ thuộc nhiều vào việc dầu tải nhiệt có được tuần hoàn đều hay không.
RY80-50-200A giúp duy trì lưu lượng dầu qua lò và các thiết bị tiêu thụ nhiệt. Khi dòng tuần hoàn ổn định, nhiệt lượng được đưa ra khỏi khu vực gia nhiệt liên tục và phân phối đến các điểm sử dụng.
Nhờ đó, hệ thống có điều kiện kiểm soát nhiệt độ ổn định hơn trong quá trình vận hành.
Nếu dầu tải nhiệt lưu chuyển kém, một lượng dầu có thể lưu lại quá lâu trong vùng nhiệt độ cao.
Bơm RY80-50-200A duy trì sự chuyển động liên tục của dầu qua hệ thống, góp phần hạn chế tình trạng nhiệt tập trung cục bộ tại khu vực gia nhiệt.
Đây là một vai trò quan trọng trong những hệ thống cần vận hành lâu dài với dầu nóng.
Nhiệt được tạo tại lò chỉ thực sự phát huy hiệu quả khi được vận chuyển đến đúng vị trí cần sử dụng.
RY80-50-200A đảm nhiệm nhiệm vụ này thông qua dòng dầu tải nhiệt. Bơm đưa dầu nóng đến các thiết bị trao đổi nhiệt, bồn chứa hoặc dây chuyền công nghệ, sau đó đưa dầu nguội hơn trở lại nguồn gia nhiệt.
Có thể mô tả vòng tuần hoàn như sau:
Lò gia nhiệt → dầu nóng → RY80-50-200A tuần hoàn → thiết bị sử dụng nhiệt → dầu hồi về lò.
Trong hệ thống lò dầu tải nhiệt, dầu phải đi qua đường ống, van, co nối và nhiều thiết bị trao đổi nhiệt.
Với cột áp 40 m, RY80-50-200A cung cấp năng lượng để dầu vượt qua các trở lực này khi hệ thống được thiết kế phù hợp.
Lưu lượng 45 m³/h giúp duy trì lượng dầu tuần hoàn cần thiết tại điểm làm việc đã xác định.
Dòng RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.
Đây là đặc điểm phù hợp với các hệ thống lò sử dụng dầu tải nhiệt làm môi chất trung gian. Tuy nhiên, dầu phải được giữ sạch và bơm cần được gia nhiệt sơ bộ đúng quy trình trước khi làm việc với nhiệt độ cao.
Trong các dây chuyền sản xuất sử dụng nguồn nhiệt liên tục, bơm tuần hoàn là một mắt xích quan trọng.
Nếu RY80-50-200A dừng hoặc lưu lượng giảm mạnh, quá trình vận chuyển nhiệt từ lò đến thiết bị cũng bị ảnh hưởng. Vì vậy, việc duy trì tình trạng ổ bi, độ kín, độ rung và lưu lượng của bơm có ý nghĩa trực tiếp đối với độ ổn định của hệ thống nhiệt.
Ứng dụng duy trì nhiệt độ lò hơi của Bơm dầu truyền nhiệt RY80-50-200A chủ yếu nằm ở khả năng duy trì vòng tuần hoàn dầu nóng liên tục giữa khu vực gia nhiệt và các thiết bị sử dụng nhiệt.
Với thông số 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và công suất 11 kW, RY80-50-200A giúp vận chuyển nhiệt ổn định, hỗ trợ hạn chế quá nhiệt cục bộ và duy trì sự liên tục của hệ thống lò sử dụng dầu tải nhiệt.
Bơm ly tâm dầu tải nhiệt RY80-50-200A cột áp 40 m, công suất 11 kW, lưu lượng 45 m3/h
