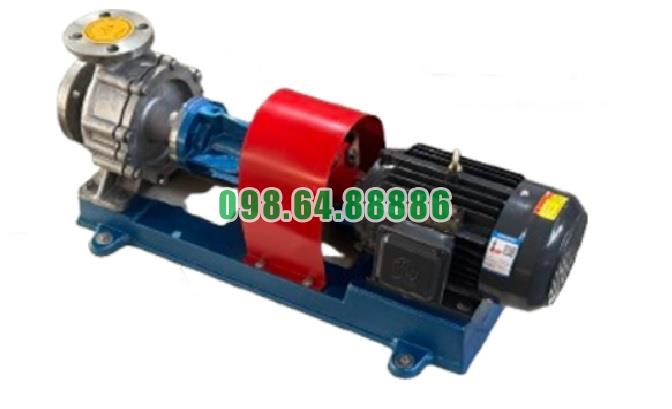

Bơm ly tâm dầu truyền nhiệt RY50-32-200A lưu lượng 16 m3/h, công suất 4 kW, cột áp 32 m

Vai trò của Bơm dầu truyền nhiệt RY50-32-250A trong ngành đóng tàu công nghiệp

Bơm dầu truyền nhiệt RY50-32-250A trong ngành đóng tàu công nghiệp có thể đảm nhiệm vai trò tuần hoàn dầu nóng trong các hệ thống gia nhiệt gián tiếp của nhà máy đóng tàu, xưởng cơ khí tàu biển hoặc các dây chuyền phụ trợ có sử dụng dầu tải nhiệt.

Theo tài liệu kỹ thuật, dòng bơm RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ môi chất không vượt quá 350°C.

Riêng RY50-32-250A có các thông số:

• Lưu lượng: 16 m³/h

• Cột áp: 60 m

• Công suất động cơ: 7,5 kW

• Tốc độ quay: 2.900 vòng/phút

• Công suất trục: 6,20 kW

• Hiệu suất: 42%

Vai trò tuần hoàn dầu tải nhiệt trong nhà máy đóng tàu

Trong nhà máy đóng tàu có sử dụng hệ thống gia nhiệt bằng dầu nóng, Bơm dầu truyền nhiệt RY50-32-250A có nhiệm vụ duy trì dòng dầu tuần hoàn giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.

Dầu tải nhiệt sau khi được làm nóng được bơm đưa qua hệ thống đường ống đến khu vực cần trao đổi nhiệt, sau đó quay trở lại thiết bị gia nhiệt để tiếp tục chu trình.

Vai trò chính của RY50-32-250A là vận chuyển dầu nóng liên tục, giúp hệ thống duy trì khả năng truyền nhiệt ổn định trong quá trình sản xuất.

Hỗ trợ các hệ thống gia nhiệt phụ trợ

Trong ngành đóng tàu công nghiệp, RY50-32-250A có thể được xem xét cho các hệ thống phụ trợ có sử dụng dầu tải nhiệt, chẳng hạn hệ thống gia nhiệt thiết bị, bồn công nghệ hoặc các khu vực cần nguồn nhiệt gián tiếp.

Tuy nhiên, tài liệu nhà sản xuất không liệt kê trực tiếp ngành đóng tàu trong phạm vi ứng dụng. Vì vậy, việc sử dụng RY50-32-250A trong lĩnh vực này phải dựa trên điều kiện thực tế của hệ thống dầu tải nhiệt và bảo đảm môi chất phù hợp với giới hạn thiết kế của bơm.

Lưu lượng 16 m³/h duy trì dòng dầu ổn định

RY50-32-250A có lưu lượng thiết kế 16 m³/h, giúp duy trì lượng dầu nóng tuần hoàn liên tục trong hệ thống.

Đối với nhà máy đóng tàu có nhiều đoạn đường ống dẫn nhiệt, việc duy trì dòng dầu ổn định giúp nhiệt lượng được vận chuyển từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt một cách liên tục.

Nhà sản xuất yêu cầu không vận hành bơm dưới 30% lưu lượng thiết kế. Nếu hệ thống thường xuyên cần lưu lượng thấp hơn, nên lựa chọn bơm nhỏ hơn hoặc bố trí đường hồi bypass tại cửa xả.

Cột áp 60 m hỗ trợ mạng đường ống công nghiệp

Trong nhà máy đóng tàu, hệ thống dầu tải nhiệt có thể gồm nhiều đoạn đường ống, van, co nối và thiết bị trao đổi nhiệt. Các thành phần này làm phát sinh tổn thất áp suất.

Cột áp 60 m của RY50-32-250A giúp tạo năng lượng cần thiết để dầu nóng vượt qua trở lực đường ống khi điểm làm việc thực tế phù hợp.

Theo tài liệu, điểm làm việc của hệ thống cần nằm trong vùng đường đặc tính phù hợp của bơm và nên ưu tiên khu vực có hiệu suất tốt.

Khả năng làm việc với dầu nóng đến 350°C

Một đặc điểm phù hợp với các hệ thống gia nhiệt công nghiệp là khả năng vận chuyển môi chất ở nhiệt độ cao.

Dòng RY được thiết kế cho dầu tải nhiệt có nhiệt độ không vượt quá 350°C.

Nhờ đó, RY50-32-250A có thể được sử dụng trong những hệ thống nhiệt của nhà máy đóng tàu cần dầu nóng làm môi chất trung gian, với điều kiện nhiệt độ thực tế vẫn nằm trong giới hạn của bơm, dầu tải nhiệt và toàn bộ hệ thống.

Kết cấu phù hợp với hệ thống dầu tải nhiệt công nghiệp

RY50-32-250A thuộc dòng bơm có cửa hút hướng trục, cửa xả hướng tâm theo phương thẳng đứng. Bơm và động cơ được lắp đồng tâm trên cùng bệ máy và truyền động qua khớp nối mềm.

Dòng RY còn sử dụng cơ chế tản nhiệt tự nhiên, giúp kết cấu cụm bơm gọn và đơn giản hơn so với hệ thống làm mát bằng nước truyền thống.

Đặc điểm này thuận lợi khi bố trí bơm trong các hệ thống dầu nóng công nghiệp cần vận hành liên tục.

Gia nhiệt sơ bộ trước khi vận hành

Khi RY50-32-250A làm việc với dầu nóng, cần thực hiện gia nhiệt sơ bộ trước khi khởi động.

Nhà sản xuất yêu cầu:

• Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C.

• Tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Việc gia nhiệt từ từ giúp thân bơm và các chi tiết bên trong thích nghi với điều kiện nhiệt độ cao, đặc biệt trong hệ thống công nghiệp vận hành lâu dài.

Giới hạn sử dụng trong ngành đóng tàu

RY50-32-250A phù hợp khi môi chất được vận chuyển là dầu tải nhiệt ít ăn mòn và không chứa hạt rắn.

Vì vậy, bơm không được hiểu là thiết bị dùng để bơm trực tiếp nước biển, nhiên liệu nặng, bùn, chất lỏng chứa hạt rắn hoặc các hóa chất ăn mòn mạnh trong nhà máy đóng tàu.

Vai trò phù hợp nhất của thiết bị là bơm tuần hoàn dầu tải nhiệt trong hệ thống gia nhiệt gián tiếp.

Vai trò của Bơm dầu truyền nhiệt RY50-32-250A trong ngành đóng tàu công nghiệp tập trung vào nhiệm vụ tuần hoàn dầu nóng cho các hệ thống gia nhiệt gián tiếp có thông số phù hợp.

Với lưu lượng 16 m³/h, cột áp 60 m, công suất động cơ 7,5 kW, tốc độ 2.900 vòng/phút và khả năng làm việc với dầu tải nhiệt đến giới hạn 350°C, RY50-32-250A có thể đáp ứng tốt các hệ thống nhiệt phụ trợ trong nhà máy đóng tàu khi được lựa chọn đúng điểm làm việc. Tuy nhiên, do tài liệu không liệt kê trực tiếp ngành đóng tàu, việc ứng dụng cần dựa trên đặc tính thực tế của hệ thống và đúng phạm vi môi chất mà dòng RY cho phép.

Tính năng bảo vệ quá nhiệt an toàn của Bơm dầu truyền nhiệt RY50-32-250A

Tính năng bảo vệ quá nhiệt an toàn của Bơm dầu truyền nhiệt RY50-32-250A được thể hiện qua kết cấu tản nhiệt tự nhiên và các yêu cầu kiểm soát nhiệt độ rất cụ thể trong quá trình vận hành. Theo tài liệu nhà sản xuất, dòng RY được sử dụng cho môi chất nhiệt độ cao nhưng không được vượt quá 350°C.

Cần lưu ý rằng tài liệu không nêu RY50-32-250A có cảm biến hoặc bộ ngắt quá nhiệt tự động tích hợp. Vì vậy, khả năng bảo vệ quá nhiệt chủ yếu dựa trên thiết kế tản nhiệt và quy trình kiểm soát nhiệt khi vận hành.

Cơ chế tản nhiệt tự nhiên hạn chế tích tụ nhiệt

Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Thiết kế này giúp cụm bơm gọn, đơn giản và vẫn hướng đến độ an toàn, độ tin cậy khi làm việc với dầu nóng.

Đối với RY50-32-250A, cơ chế này hỗ trợ hạn chế nhiệt tích tụ tại cụm bơm trong quá trình vận hành liên tục.

Kiểm soát tốc độ tăng nhiệt để tránh quá nhiệt cục bộ

Một yêu cầu quan trọng để bảo vệ quá nhiệt cho Bơm dầu truyền nhiệt RY50-32-250A là phải gia nhiệt sơ bộ trước khi khởi động với dầu nóng.

Nhà sản xuất quy định:

• Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không vượt quá 40°C.

• Tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Hạn chế sốc nhiệt cho thân bơm

Nếu thân bơm còn nguội nhưng dầu nóng được đưa vào quá nhanh, các chi tiết có thể giãn nở không đồng đều. Vì vậy, giới hạn tốc độ tăng nhiệt giúp RY50-32-250A thích nghi dần với điều kiện nhiệt độ cao.

Bù giãn nở nhiệt trong quá trình gia nhiệt

Khi gia nhiệt sơ bộ, nhà sản xuất yêu cầu nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù giãn nở nhiệt. Sau khi quá trình gia nhiệt hoàn thành, phải siết lại bu lông.

Biện pháp này giúp hạn chế ứng suất nhiệt tác động lên thân bơm và các vị trí liên kết khi nhiệt độ tăng cao.

Theo dõi nhiệt độ ổ trục và thân bơm

Trong quá trình vận hành, nhiệt độ của cụm ổ trục và thân bơm cần được theo dõi thường xuyên.

Nhà sản xuất yêu cầu kiểm tra định kỳ:

• Nhiệt độ ổ trục.

• Nhiệt độ thân bơm.

• Độ rung.

• Áp suất cửa xả.

• Tiếng ồn bất thường.

Phát hiện sớm hiện tượng ổ bi quá nóng

Theo bảng xử lý sự cố, ổ bi quá nóng có thể do bơm và động cơ không đồng tâm, thiếu dầu hoặc mỡ bôi trơn, hoặc sử dụng sai chủng loại chất bôi trơn.

Do đó, theo dõi nhiệt độ ổ bi là biện pháp quan trọng để phát hiện sớm nguy cơ quá nhiệt tại cụm quay.

Giới hạn nhiệt độ môi chất tối đa 350°C

Một nguyên tắc quan trọng của tính năng bảo vệ quá nhiệt an toàn của Bơm dầu truyền nhiệt RY50-32-250A là không để môi chất vượt quá giới hạn cho phép.

Theo tài liệu, nhiệt độ dầu truyền nhiệt không được vượt quá 350°C.

Vì vậy, 350°C cần được hiểu là giới hạn nhiệt độ tối đa, không phải mức nhiệt được phép vượt qua trong vận hành.

Không dừng bơm khi dầu vẫn còn quá nóng

Sau khi làm việc ở nhiệt độ cao, RY50-32-250A không được dừng ngay.

Nhà sản xuất yêu cầu chỉ dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C. Sau đó mới đóng từ từ van xả và dừng động cơ.

Việc tiếp tục tuần hoàn trong giai đoạn giảm nhiệt giúp hạn chế nhiệt dư tích tụ trong thân bơm và các bộ phận liên quan.

Tính năng bảo vệ quá nhiệt an toàn của Bơm dầu truyền nhiệt RY50-32-250A chủ yếu dựa trên cơ chế tản nhiệt tự nhiên kết hợp với quy trình kiểm soát nhiệt nghiêm ngặt. Các yêu cầu quan trọng gồm nhiệt độ môi chất không vượt quá 350°C, tốc độ tăng nhiệt không quá 50°C/giờ, chênh nhiệt giữa dầu và thân bơm không quá 40°C, đồng thời phải thường xuyên theo dõi nhiệt độ ổ trục và thân bơm.

Đặc biệt, việc chỉ dừng RY50-32-250A khi dầu đã giảm xuống dưới 100°C giúp hạn chế nhiệt dư và bảo vệ cụm bơm sau quá trình vận hành ở nhiệt độ cao. Đây là những yếu tố cốt lõi tạo nên khả năng kiểm soát quá nhiệt an toàn của Bơm dầu truyền nhiệt RY50-32-250A.
