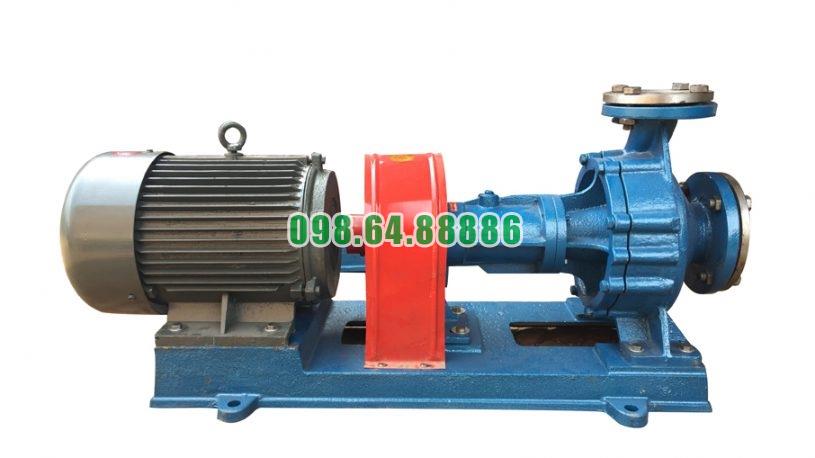

Bơm dầu nóng trục ngang RY40-25-200 công suất 4 kW, tốc độ 2900 vòng/phút, lưu lượng 10 m3/h, cột áp 50 m

Bơm dầu truyền nhiệt RY40-25-200 sở hữu khả năng vận hành êm ái

Bơm dầu truyền nhiệt RY40-25-200 có khả năng vận hành êm ái nhờ kết cấu trục ngang ổn định, hệ thống hai ổ bi đỡ trục, truyền động trực tiếp qua khớp nối mềm và cụm bơm – động cơ được bố trí đồng tâm trên cùng bệ máy. Những đặc điểm này giúp hạn chế rung động cơ khí khi bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút.

Hệ thống hai ổ bi giữ trục ổn định

Trục bơm được đỡ bởi hai ổ bi nằm trong thân ổ trục. Khi ổ bi được lắp đúng và bôi trơn đầy đủ, trục duy trì vị trí ổn định, hạn chế dao động trong quá trình quay.

Sự ổn định của trục giúp bánh công tác quay đều hơn, đồng thời giảm rung truyền sang thân bơm, khớp nối và bệ máy.

Khớp nối mềm hạn chế rung động truyền động

Động cơ 4 kW truyền mô-men trực tiếp tới trục bơm thông qua khớp nối mềm ba chấu. Kết cấu này không cần dây đai hoặc nhiều cấp truyền động trung gian nên đường truyền lực ngắn và đơn giản.

Khớp nối mềm còn hỗ trợ hấp thụ một phần dao động và sai lệch nhỏ giữa hai đầu trục, góp phần giúp cụm bơm hoạt động êm hơn.

Độ đồng tâm giúp giảm tải lệch

Trục động cơ và trục RY40-25-200 cần được căn chỉnh đồng tâm trước khi vận hành. Khi hai trục thẳng hàng, lực truyền qua khớp nối tương đối đều và ổ bi không phải chịu thêm tải do lệch tâm.

Nhờ đó, hiện tượng rung, phát nhiệt tại ổ bi và tiếng động bất thường được hạn chế. Đây là yếu tố quan trọng để bơm duy trì trạng thái vận hành ổn định ở tốc độ cao.

Bệ máy chung tạo độ vững chắc

Bơm và động cơ được lắp trên cùng một bệ máy, giúp toàn bộ cụm thiết bị tạo thành một kết cấu thống nhất. Khi bệ được cân bằng và cố định chắc chắn xuống nền móng, rung động của động cơ và bơm ít gây dịch chuyển toàn bộ cụm máy.

Bệ máy vững chắc cũng hỗ trợ duy trì độ đồng tâm giữa hai trục trong quá trình vận hành lâu dài.

Dòng dầu ổn định giúp giảm rung thủy lực

RY40-25-200 có điểm làm việc khoảng 10 m³/h với cột áp 50 m. Khi cửa hút được cấp đầy dầu và bơm hoạt động trong vùng lưu lượng phù hợp, dòng dầu đi qua bánh công tác ổn định hơn.

Nếu đường hút thiếu dầu, lẫn khí hoặc bị cản trở, dòng chảy có thể trở nên không ổn định và làm tăng tiếng ồn, rung động. Vì vậy, điều kiện hút tốt có ảnh hưởng trực tiếp đến khả năng vận hành êm của bơm.

Lắp đặt đường ống đúng cách giúp hạn chế rung

Đường hút và đường xả cần có giá đỡ độc lập, không để trọng lượng đường ống tác động trực tiếp lên thân bơm. Lực kéo hoặc đẩy từ đường ống có thể làm thay đổi vị trí cụm bơm và ảnh hưởng tới độ đồng tâm của trục.

Khi đường ống được bố trí và cố định đúng kỹ thuật, RY40-25-200 duy trì trạng thái cơ khí ổn định hơn và giảm nguy cơ rung trong quá trình hoạt động.

Kiểm soát độ rung trong quá trình sử dụng

Trong điều kiện làm việc bình thường, độ rung của RY40-25-200 cần được duy trì trong giới hạn cho phép, với biên độ khoảng không quá 0,06 mm. Nếu xuất hiện rung hoặc tiếng động bất thường, cần kiểm tra ngay ổ bi, khớp nối, độ đồng tâm, bánh công tác và điều kiện hút.

Việc phát hiện sớm nguyên nhân rung giúp duy trì khả năng vận hành êm và hạn chế hao mòn các chi tiết quay.

Khả năng vận hành êm ái của Bơm dầu truyền nhiệt RY40-25-200 được hình thành từ hệ trục hai ổ bi, truyền động trực tiếp bằng khớp nối mềm, bố trí đồng tâm và bệ máy chắc chắn. Khi kết hợp với điều kiện hút tốt, đường ống được đỡ đúng và bôi trơn đầy đủ, bơm có thể duy trì chuyển động ổn định ở tốc độ 2.900 vòng/phút, hạn chế rung động và tiếng ồn trong quá trình tuần hoàn dầu nóng.

Giải pháp tuần hoàn dầu tải nhiệt cho lò hơi bằng Bơm dầu truyền nhiệt RY40-25-200

Trong các hệ thống gia nhiệt công nghiệp sử dụng dầu tải nhiệt, Bơm dầu truyền nhiệt RY40-25-200 đảm nhiệm nhiệm vụ tạo dòng tuần hoàn liên tục giữa thiết bị gia nhiệt và các thiết bị tiêu thụ nhiệt. Khi được bố trí trong hệ thống lò hơi có mạch dầu tải nhiệt riêng hoặc hệ thống lò dầu gia nhiệt, bơm giúp vận chuyển nhiệt lượng ổn định đến các khu vực sản xuất.

Tạo vòng tuần hoàn dầu tải nhiệt khép kín

Dầu sau khi được gia nhiệt sẽ được Bơm dầu truyền nhiệt RY40-25-200 đưa qua đường ống đến bộ trao đổi nhiệt, áo gia nhiệt hoặc thiết bị công nghệ. Sau khi truyền một phần nhiệt lượng, dầu quay trở lại nguồn gia nhiệt và tiếp tục chu trình.

Quá trình này giúp nhiệt lượng được vận chuyển liên tục mà không cần đưa nguồn nhiệt trực tiếp đến từng thiết bị sử dụng.

Duy trì lưu lượng dầu qua thiết bị gia nhiệt

Muốn hệ thống truyền nhiệt hoạt động ổn định, dầu phải liên tục lưu thông qua nguồn gia nhiệt. RY40-25-200 tạo dòng chảy để dầu nhận nhiệt rồi nhanh chóng được đưa đến thiết bị sử dụng.

Với lưu lượng 10 m³/h, bơm đáp ứng khả năng tuần hoàn dầu cho những hệ thống có nhu cầu lưu lượng tương ứng, giúp hạn chế hiện tượng dòng dầu bị đình trệ trong đường ống.

Cột áp 50 m giúp vượt qua trở lực hệ thống

Mạch dầu tải nhiệt thường gồm nhiều đường ống, van, co nối và thiết bị trao đổi nhiệt. Các bộ phận này tạo ra tổn thất áp suất mà bơm phải khắc phục.

RY40-25-200 có cột áp 50 m, giúp cung cấp năng lượng cần thiết để dòng dầu vượt qua trở lực của hệ thống có thiết kế phù hợp. Đây là yếu tố quan trọng khi nguồn gia nhiệt và thiết bị sử dụng nhiệt được bố trí cách xa nhau.

Phù hợp với môi trường dầu nóng

Khác với bơm nước thông thường, RY40-25-200 được thiết kế để làm việc với dầu truyền nhiệt nóng. Kết cấu tản nhiệt tự nhiên giúp hạn chế ảnh hưởng của nhiệt từ phần thủy lực đến cụm ổ trục, hỗ trợ bơm vận hành trong điều kiện nhiệt độ cao.

Hệ thống làm kín bằng bộ chèn kết hợp phớt dầu chịu nhiệt cũng góp phần kiểm soát dầu tại khu vực trục, phù hợp với đặc điểm của mạch tuần hoàn dầu nóng.

Hỗ trợ duy trì nhiệt ổn định cho dây chuyền

Khi lưu lượng dầu được duy trì đều, nhiệt lượng từ nguồn gia nhiệt được phân phối liên tục đến thiết bị sử dụng. Điều này đặc biệt cần thiết đối với hệ thống sấy, ép nóng, nồi gia nhiệt, bồn chứa hoặc bộ trao đổi nhiệt cần giữ nhiệt trong thời gian dài.

RY40-25-200 vì vậy không trực tiếp tạo ra nhiệt mà đóng vai trò vận chuyển và tuần hoàn môi chất mang nhiệt trong toàn bộ hệ thống.

Motor 4 kW duy trì quá trình tuần hoàn

Bơm sử dụng động cơ 4 kW, hoạt động ở tốc độ khoảng 2.900 vòng/phút. Năng lượng từ động cơ được truyền qua khớp nối đến trục và bánh công tác, sau đó chuyển thành năng lượng thủy lực của dòng dầu.

Nhờ đó, bơm duy trì điểm làm việc tương ứng với 10 m³/h và cột áp 50 m, phục vụ quá trình tuần hoàn dầu tải nhiệt liên tục.

Giải pháp tuần hoàn dầu tải nhiệt cho lò hơi bằng Bơm dầu truyền nhiệt RY40-25-200 tập trung vào việc tạo dòng dầu nóng khép kín giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Bơm giúp dầu liên tục nhận nhiệt, vận chuyển nhiệt và quay trở lại nguồn gia nhiệt, qua đó duy trì khả năng cấp nhiệt ổn định cho dây chuyền.

Cần lưu ý RY40-25-200 là bơm dầu truyền nhiệt, không phải bơm cấp nước trực tiếp cho lò hơi. Với lưu lượng 10 m³/h, cột áp 50 m, động cơ 4 kW và tốc độ 2.900 vòng/phút, thiết bị phù hợp với các mạch tuần hoàn dầu tải nhiệt có yêu cầu vận hành tương ứng.
