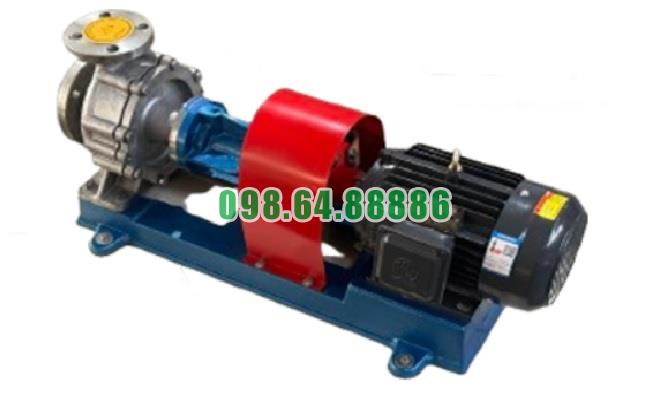

Bơm dầu truyền nhiệt RY50-32-200 vận hành ổn định tại tốc độ quay 2900 vòng/phút nhờ sự phối hợp giữa động cơ, khớp nối mềm, trục bơm, cụm hai ổ bi và bánh công tác đường kính danh nghĩa 200 mm. Tốc độ quay cao giúp bánh công tác liên tục truyền năng lượng cho dầu tải nhiệt, tạo lưu lượng và cột áp cần thiết để duy trì vòng tuần hoàn trong hệ thống công nghiệp.
Điểm đáng chú ý của RY50-32-200 không chỉ nằm ở việc đạt tốc độ khoảng 2.900 vòng/phút, mà còn ở khả năng duy trì cụm rôto làm việc ổn định khi được căn chỉnh, bôi trơn và vận hành đúng điều kiện. Đây là yếu tố đặc biệt quan trọng đối với bơm dầu nóng phải làm việc nhiều giờ liên tục.
Trong RY50-32-200, động cơ làm trục và bánh công tác quay khoảng 2.900 vòng/phút. Khi bánh công tác quay, dầu đi vào khu vực tâm bánh công tác được gia tốc và chuyển động ra phía chu vi.
Năng lượng cơ học từ động cơ nhờ đó được chuyển sang dòng dầu, hình thành chênh lệch năng lượng giữa phía hút và phía xả.
Quá trình có thể hiểu theo chuỗi:
Động cơ → khớp nối → trục quay 2.900 vòng/phút → bánh công tác → dầu nhận năng lượng → hình thành lưu lượng và cột áp.
Tốc độ quay ổn định vì vậy có ảnh hưởng trực tiếp tới khả năng tuần hoàn dầu của bơm.
RY50-32-200 là bơm ly tâm. Khác với các loại bơm thể tích, khả năng tạo lưu lượng và cột áp của bơm phụ thuộc rất lớn vào chuyển động quay của bánh công tác.
Ở tốc độ khoảng 2.900 vòng/phút, bánh công tác liên tục truyền năng lượng cho dầu thay vì tạo dòng chảy theo từng nhịp.
Dòng dầu vì vậy có tính liên tục, phù hợp với hệ thống dầu tải nhiệt cần duy trì quá trình:
nhận nhiệt → vận chuyển nhiệt → truyền nhiệt → hồi dầu.
Đây là một trong những lý do tốc độ quay ổn định có ý nghĩa quan trọng đối với các dây chuyền gia nhiệt liên tục.
Khi trục quay gần 3.000 vòng mỗi phút, khả năng định vị trục trở nên đặc biệt quan trọng.
RY50-32-200 sử dụng hai ổ bi bố trí trong thân ổ trục để đỡ và giữ vị trí của trục.
Cụm ổ bi giúp hạn chế độ đảo của trục trong quá trình quay. Khi trục ổn định, bánh công tác cũng duy trì vị trí tương đối chính xác trong thân bơm.
Mối quan hệ này có thể hình dung:
Hai ổ bi giữ trục → trục ít đảo → bánh công tác quay ổn định → dòng dầu ít biến động → bơm vận hành êm hơn.
Ổ bi liên tục chuyển động khi trục quay với tốc độ khoảng 2.900 vòng/phút nên công tác bôi trơn có vai trò rất lớn.
Nếu bôi trơn đúng, ma sát giữa các bề mặt làm việc của ổ bi được hạn chế, từ đó giảm lượng nhiệt phát sinh do ma sát.
Ngược lại, thiếu chất bôi trơn hoặc chất bôi trơn không phù hợp có thể làm nhiệt độ ổ bi tăng nhanh.
Khi nhiệt độ tăng, độ ổn định của trục cũng có thể bị ảnh hưởng.
Do đó, tốc độ quay 2.900 vòng/phút và chế độ bôi trơn ổ bi luôn phải được xem xét đồng thời.
Động cơ và bơm RY50-32-200 được kết nối thông qua khớp nối mềm.
Khớp nối có nhiệm vụ truyền mô-men từ động cơ tới trục bơm, đồng thời hỗ trợ hấp thụ một phần dao động cơ học nhỏ phát sinh trong hệ truyền động.
Tại tốc độ 2.900 vòng/phút, sự ổn định của khớp nối rất quan trọng bởi bất kỳ sai lệch nào lặp lại hàng nghìn lần mỗi phút đều có thể tạo tải không mong muốn lên ổ bi.
Vì vậy, khớp nối không chỉ là bộ phận truyền động mà còn góp phần duy trì sự ổn định cơ học của toàn bộ cụm bơm.
RY50-32-200 yêu cầu bơm và động cơ phải được căn chỉnh chính xác trước khi vận hành.
Sai lệch tại vành ngoài của khớp nối cần được kiểm soát ở mức nhỏ, khoảng không quá 0,1 mm, đồng thời khoảng cách giữa hai đầu trục được duy trì khoảng 2–3 mm.
Ở tốc độ thấp, một sai lệch nhỏ đôi khi chưa biểu hiện ngay thành sự cố rõ rệt. Nhưng ở tốc độ 2.900 vòng/phút, sai lệch được lặp đi lặp lại với tần suất rất cao.
Hệ quả có thể là:
lệch tâm → rung → tăng tải ổ bi → tăng nhiệt → mòn khớp nối → ảnh hưởng hệ thống làm kín.
Do đó, căn chỉnh đúng là điều kiện nền tảng để RY50-32-200 vận hành ổn định ở tốc độ cao.
Số 200 trong RY50-32-200 biểu thị đường kính ngoài danh nghĩa của bánh công tác.
Khi bánh công tác này quay khoảng 2.900 vòng/phút, dầu được gia tốc từ tâm về phía ngoài.
Sự phối hợp giữa đường kính bánh công tác và tốc độ quay quyết định đáng kể đến khả năng truyền năng lượng của bơm.
Do vậy, không nên xem tốc độ 2.900 vòng/phút là một thông số độc lập. Nó được lựa chọn để phối hợp với kết cấu thủy lực của bánh công tác và thân bơm nhằm tạo ra các điểm lưu lượng – cột áp của RY50-32-200.
Khi quan sát từ phía khớp nối, RY50-32-200 phải quay theo chiều kim đồng hồ.
Đây là yêu cầu quan trọng trước khi đưa bơm vào vận hành.
Bánh công tác được thiết kế theo một chiều quay xác định. Nếu động cơ đấu điện làm bơm quay ngược, dù tốc độ vẫn đạt gần 2.900 vòng/phút thì khả năng tạo lưu lượng và cột áp cũng không đúng thiết kế.
Vì vậy, trước khi vận hành chính thức cần kiểm tra cả tốc độ lẫn chiều quay.
Khả năng tạo cột áp của RY50-32-200 có liên quan trực tiếp tới tốc độ bánh công tác.
Khi tốc độ được duy trì gần giá trị thiết kế, bánh công tác có điều kiện truyền năng lượng ổn định cho dòng dầu.
Nhờ đó, bơm tạo chênh áp để dầu vượt qua trở lực của:
đường ống → van → co cút → bộ lọc → nguồn gia nhiệt → thiết bị trao đổi nhiệt.
Nếu tốc độ giảm bất thường, khả năng tạo cột áp và lưu lượng cũng bị ảnh hưởng.
Trong hệ thống dầu tải nhiệt, mục tiêu không phải chỉ làm bánh công tác quay nhanh mà là tạo được dòng dầu tuần hoàn ổn định.
Khi tốc độ quay được duy trì ổn định và trở lực hệ thống không thay đổi lớn, điểm làm việc của bơm cũng có điều kiện ổn định hơn.
Dòng dầu đều giúp nhiệt được vận chuyển liên tục từ nguồn gia nhiệt tới thiết bị sử dụng nhiệt.
Vì vậy:
Tốc độ ổn định → lưu lượng ổn định → vận chuyển nhiệt ổn định → nhiệt độ công nghệ dễ kiểm soát hơn.
Một bơm quay ở tốc độ cao cần được theo dõi độ rung trong suốt quá trình hoạt động.
Đối với dòng RY, biên độ rung được yêu cầu kiểm soát ở khoảng không quá 0,06 mm.
Nếu độ rung tăng bất thường, cần kiểm tra nguyên nhân thay vì chỉ tiếp tục cho máy chạy.
Rung có thể xuất phát từ ổ bi, căn đồng tâm, khớp nối, bánh công tác, điều kiện hút hoặc lực từ hệ thống đường ống.
Theo dõi độ rung giúp đánh giá trực tiếp mức độ ổn định cơ học của RY50-32-200 tại tốc độ 2.900 vòng/phút.
Một nguyên nhân có thể làm mất ổn định trục không nằm trong bản thân bơm mà đến từ hệ thống đường ống.
Nếu đường hút và đường xả không có giá đỡ riêng, trọng lượng đường ống hoặc lực giãn nở nhiệt có thể tác động trực tiếp lên thân bơm.
Khi thân bơm bị kéo lệch, độ đồng tâm với động cơ cũng có thể thay đổi.
Tại 2.900 vòng/phút, thay đổi nhỏ này có thể nhanh chóng biểu hiện thành rung và tăng nhiệt ổ bi.
Do vậy, đỡ đường ống độc lập là điều kiện quan trọng để bơm duy trì độ ổn định.
Ổn định ở 2.900 vòng/phút không chỉ liên quan đến cơ khí mà còn phụ thuộc vào dòng dầu đi vào bánh công tác.
Nếu đường hút quá nhỏ, bị tắc hoặc van hút bị đóng bớt, lượng dầu tới tâm bánh công tác giảm.
Khi đó, dòng chảy có thể trở nên không ổn định và nguy cơ xâm thực tăng.
Xâm thực tạo dao động lực trực tiếp lên bánh công tác, sau đó truyền qua trục tới ổ bi.
Vì vậy, muốn bơm vận hành êm ở 2.900 vòng/phút, cửa hút phải luôn được cung cấp dầu đầy đủ.
Van hút của RY50-32-200 nên được mở hoàn toàn trong chế độ vận hành bình thường.
Bóp van hút không làm bơm quay ổn định hơn mà ngược lại có thể làm áp suất tại mắt bánh công tác giảm.
Điều này đặc biệt bất lợi với dầu tải nhiệt nóng.
Khi cần điều chỉnh lưu lượng, nên thực hiện bằng giải pháp phù hợp ở phía xả hoặc thông qua thiết kế hệ thống, thay vì tạo thêm trở lực ở cửa hút.
Trước khi khởi động, thân RY50-32-200 phải được điền đầy dầu và xả không khí.
Việc cho bánh công tác quay ở tốc độ cao khi trong thân bơm không có đủ chất lỏng là trạng thái rất bất lợi.
Bơm ly tâm cần chất lỏng liên tục đi qua bánh công tác để truyền năng lượng và duy trì điều kiện làm việc bình thường.
Do đó, chạy khô phải được tránh hoàn toàn trong quá trình vận hành.
Khi bắt đầu khởi động, van xả có thể ở trạng thái đóng trong thời gian ngắn để giảm tải.
Sau khi động cơ đạt tốc độ ổn định, van xả phải được mở từ từ.
Không nên để RY50-32-200 chạy với van xả đóng quá khoảng 3 phút.
Ở trạng thái này, bánh công tác vẫn quay gần 2.900 vòng/phút và tiếp tục truyền năng lượng vào lượng dầu bị giữ trong thân bơm. Năng lượng này có thể biến thành nhiệt, làm nhiệt độ dầu và thân bơm tăng không cần thiết.
Ngay cả khi tốc độ quay vẫn ổn định ở 2.900 vòng/phút, lưu lượng quá thấp vẫn có thể làm bơm hoạt động không ổn định về mặt thủy lực.
Dòng RY không nên vận hành kéo dài dưới khoảng 30% lưu lượng thiết kế.
Ở vùng lưu lượng thấp, dòng dầu có thể xuất hiện tuần hoàn nội bộ bên trong bánh công tác.
Kết quả là rung và nhiệt tăng dù động cơ vẫn quay đúng tốc độ.
Vì vậy, ổn định về tốc độ phải đi cùng ổn định về lưu lượng và điểm làm việc.
RY50-32-200 phải làm việc với dầu tải nhiệt nóng nên giãn nở nhiệt có ảnh hưởng trực tiếp tới cụm trục.
Nếu thân bơm nóng quá nhanh trong khi phần ổ trục còn lạnh, sự giãn nở không đồng đều có thể làm thay đổi vị trí tương đối giữa các chi tiết.
Khi đó, bơm đang quay ở 2.900 vòng/phút có thể xuất hiện rung.
Vì vậy, quá trình gia nhiệt cần diễn ra từ từ, với tốc độ tăng nhiệt không quá khoảng 50°C/giờ, đồng thời chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm được kiểm soát khoảng không quá 40°C.
Khi bơm hoạt động ở tốc độ cao trong môi trường dầu nóng, cụm ổ trục đồng thời chịu ảnh hưởng của nhiệt truyền từ phần thủy lực và nhiệt do ma sát cơ học.
Dòng RY sử dụng phương thức tản nhiệt tự nhiên, giúp nhiệt từ kết cấu được giải phóng dần ra môi trường.
Kết hợp với bôi trơn đúng, phương thức này hỗ trợ ổ bi duy trì trạng thái làm việc ổn định hơn trong các chu kỳ vận hành dài.
RY50-32-200 sử dụng packing kết hợp phớt dầu chịu nhiệt tại khu vực trục.
Khi trục quay đúng tâm ở 2.900 vòng/phút, packing tiếp xúc tương đối đồng đều quanh bề mặt trục và phớt dầu ít phải chịu dao động bất thường.
Nếu trục đảo mạnh, packing có thể mòn lệch và khả năng kiểm soát rò rỉ suy giảm.
Vì vậy, độ ổn định của tốc độ và rôto có ảnh hưởng trực tiếp tới tuổi thọ hệ thống làm kín.
Một lợi thế của RY50-32-200 là đường truyền động ngắn:
Động cơ → khớp nối → trục → bánh công tác.
Không có dây đai hoặc hộp giảm tốc làm bộ truyền chính.
Điều này giảm số lượng chi tiết trung gian có thể gây sai lệch, trượt hoặc tạo thêm rung khi vận hành tốc độ cao.
Kết cấu tương đối đơn giản giúp việc kiểm tra và bảo dưỡng hệ truyền động thuận tiện hơn.
Không nên hiểu rằng chỉ cần động cơ đạt 2.900 vòng/phút thì RY50-32-200 chắc chắn vận hành ổn định.
Sự ổn định thực tế là kết quả của nhiều yếu tố phối hợp:
đúng chiều quay → đúng tốc độ → căn đồng tâm → hai ổ bi tốt → bôi trơn đầy đủ → đường hút thông thoáng → đủ lưu lượng → hạn chế xâm thực → đường ống không gây tải lên bơm.
Chỉ khi các điều kiện này được bảo đảm, tốc độ 2.900 vòng/phút mới được chuyển thành khả năng làm việc ổn định của toàn bộ cụm máy.
RY50-32-200 được sử dụng cho nhiệm vụ tuần hoàn dầu tải nhiệt, thường yêu cầu hoạt động trong thời gian dài.
Tốc độ quay ổn định giúp bơm duy trì lưu lượng liên tục thay vì liên tục thay đổi trạng thái.
Khi ổ bi, khớp nối và hệ thống bôi trơn ở trạng thái tốt, cụm máy có điều kiện phục vụ những dây chuyền vận hành nhiều giờ.
Tuy nhiên, vận hành dài hạn vẫn cần kiểm tra rung, nhiệt độ ổ bi, áp suất và tình trạng rò rỉ định kỳ.
Bơm dầu truyền nhiệt RY50-32-200 vận hành ổn định tại tốc độ quay 2900 vòng/phút nhờ sự phối hợp giữa động cơ, khớp nối mềm, trục, bánh công tác danh nghĩa 200 mm và cụm hai ổ bi đỡ trục. Tốc độ này giúp bánh công tác liên tục truyền năng lượng cho dầu, tạo lưu lượng và cột áp phục vụ vòng tuần hoàn dầu tải nhiệt.
Khả năng vận hành ổn định không chỉ đến từ tốc độ quay mà phụ thuộc trực tiếp vào căn đồng tâm chính xác, bôi trơn ổ bi, chiều quay đúng, đường hút thông thoáng, lưu lượng phù hợp và kiểm soát rung động. Đường ống cũng phải được đỡ độc lập để không tạo lực làm lệch thân bơm.
Khi những điều kiện trên được duy trì, tốc độ khoảng 2.900 vòng/phút trở thành một lợi thế quan trọng của RY50-32-200, giúp bơm duy trì dòng dầu liên tục, cột áp ổn định và khả năng truyền nhiệt đều trong các hệ thống tuần hoàn dầu tải nhiệt công nghiệp.
Bơm dầu truyền nhiệt RY50-32-200 được thiết kế chuyên cho nhiệm vụ tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Đặc thù của thiết bị là phải làm việc lâu dài với môi chất có nhiệt độ cao, vì vậy kết cấu thân bơm, bánh công tác, trục, bộ làm kín, ổ bi và các chi tiết liên quan phải được bố trí để chịu được ảnh hưởng của nhiệt trong quá trình vận hành.
Theo phạm vi làm việc của dòng RY, nhiệt độ môi chất có thể lên tới 350°C trong điều kiện phù hợp. Tuy nhiên, tài liệu kỹ thuật của dòng bơm không công bố cụ thể mác vật liệu của từng chi tiết như thân bơm, bánh công tác hay trục. Vì vậy, khi nói về “vật liệu chịu nhiệt” của RY50-32-200 cần tập trung vào khả năng làm việc của tổng thể kết cấu ở nhiệt độ cao, không nên tự khẳng định các mác thép, gang hoặc inox cụ thể khi chưa có bảng vật liệu của nhà sản xuất.
Thân bơm là một trong những bộ phận chịu ảnh hưởng nhiệt lớn nhất bởi đây là nơi dầu nóng liên tục đi qua.
Môi chất di chuyển theo hướng:
Cửa hút → bánh công tác → khoang thân bơm → cửa xả.
Trong toàn bộ quá trình này, bề mặt bên trong thân bơm tiếp xúc trực tiếp với dầu tải nhiệt.
Do đó, vật liệu và kết cấu thân phải có khả năng duy trì độ ổn định cơ học khi nhiệt độ tăng, hạn chế biến dạng làm ảnh hưởng tới khe hở giữa các chi tiết quay và chi tiết cố định.
Đây là yêu cầu đặc biệt quan trọng bởi một biến dạng nhỏ tại thân bơm cũng có thể ảnh hưởng tới độ đồng tâm của trục và bánh công tác.
Nắp bơm kết hợp với thân bơm tạo thành khu vực chứa môi chất và cụm bánh công tác.
Khi dầu nóng đi qua, cả thân và nắp đều tăng nhiệt độ.
Vì vậy, hai bộ phận phải có khả năng giãn nở tương đối đồng đều để duy trì độ kín tại bề mặt lắp ghép.
Nếu vật liệu không phù hợp với nhiệt độ làm việc, sự thay đổi kích thước do nhiệt có thể dẫn tới:
Biến dạng → sai lệch khe hở → rò dầu → tăng rung hoặc cọ xát cơ khí.
Do đó, khả năng chịu nhiệt của cụm thân – nắp bơm là nền tảng để RY50-32-200 làm việc với dầu nóng.
Bánh công tác là chi tiết đặc biệt quan trọng của RY50-32-200 vì vừa tiếp xúc trực tiếp với dầu nóng vừa quay ở tốc độ khoảng 2.900 vòng/phút.
Trong quá trình hoạt động, bánh công tác phải chịu đồng thời:
Nhiệt độ môi chất + lực ly tâm + lực thủy lực + tải do tốc độ quay.
Do đó, yêu cầu đối với chi tiết này không chỉ đơn giản là “chịu nóng”.
Bánh công tác còn phải duy trì hình dạng và độ cân bằng khi nhiệt độ thay đổi. Nếu biến dạng không đều, ở tốc độ cao có thể gây mất cân bằng và làm độ rung tăng.
Vì vậy, khả năng ổn định cơ học ở nhiệt độ cao của bánh công tác có ý nghĩa trực tiếp đối với độ bền của toàn bộ bơm.
Trục là bộ phận truyền mô-men từ động cơ tới bánh công tác.
Chuỗi truyền động của RY50-32-200 gồm:
Động cơ → khớp nối mềm → trục → bánh công tác.
Một đầu trục nằm gần khu vực dầu nóng và bánh công tác, trong khi phần còn lại liên quan tới ổ bi và khớp nối.
Vì vậy, trục chịu ảnh hưởng bởi sự truyền nhiệt từ khu vực bơm.
Điều quan trọng là trục phải duy trì độ thẳng và khả năng truyền mô-men ổn định trong điều kiện nhiệt độ thay đổi.
Nếu trục bị biến dạng nhiệt hoặc độ đồng tâm thay đổi, hậu quả có thể là:
Đảo trục → rung → tăng tải ổ bi → ảnh hưởng bộ làm kín → giảm tuổi thọ bơm.
Một bằng chứng rõ ràng về việc RY50-32-200 được thiết kế cho môi trường dầu nóng nằm ở hệ thống làm kín.
Dòng RY sử dụng kết cấu làm kín gồm:
Packing + phớt dầu cao su chịu nhiệt.
Khu vực làm kín nằm tại vị trí trục đi xuyên từ vùng chứa dầu ra phía cụm ổ bi, vì vậy phải làm việc ngay sát môi trường nhiệt độ cao.
Nếu sử dụng vật liệu làm kín thông thường không phù hợp với nhiệt, vật liệu có thể nhanh chóng:
Chai cứng → biến dạng → mất đàn hồi → giảm khả năng làm kín → tăng rò dầu.
Việc sử dụng phớt dầu chịu nhiệt giúp hệ thống thích nghi tốt hơn với nhiệm vụ tuần hoàn dầu nóng.
Packing là thành phần trực tiếp hỗ trợ kiểm soát rò rỉ tại vùng trục.
Trong môi trường dầu tải nhiệt, packing không chỉ chịu ma sát với trục mà còn chịu tác động của nhiệt.
Khi RY50-32-200 vận hành, packing phải duy trì độ kín phù hợp mà không tạo ma sát quá lớn lên trục.
Trong thời gian đầu có thể xuất hiện một lượng rò nhỏ tại vùng packing và sau quá trình chạy rà lượng rò có thể giảm.
Do vậy, tình trạng packing cần được theo dõi thường xuyên, đặc biệt khi bơm hoạt động ở nhiệt độ cao trong thời gian dài.
Một điểm quan trọng của bơm dầu truyền nhiệt không chỉ nằm ở việc lựa chọn vật liệu chịu nhiệt mà còn ở cách hạn chế nhiệt truyền tới những chi tiết không nên chịu nhiệt quá cao, đặc biệt là ổ bi.
Dòng RY sử dụng kết cấu tản nhiệt tự nhiên, thay cho phương pháp làm mát bằng nước truyền thống.
Nhiệt từ thân bơm được hạn chế truyền trực tiếp tới khu vực ổ bi thông qua thiết kế kết cấu và vùng tản nhiệt.
Điều này cho thấy khả năng làm việc ở nhiệt độ cao của RY50-32-200 không chỉ dựa vào vật liệu mà còn dựa vào quản lý đường truyền nhiệt trong toàn bộ cụm bơm.
Khi dầu nóng chạy qua thân bơm, nhiệt có xu hướng truyền dọc theo trục và các kết cấu kim loại sang cụm ổ bi.
Nếu không kiểm soát, nhiệt độ ổ bi và chất bôi trơn có thể tăng cao.
Thiết kế tản nhiệt tự nhiên của dòng RY hỗ trợ làm giảm ảnh hưởng này.
Có thể hiểu quá trình:
Dầu nóng → thân bơm chịu nhiệt → vùng kết cấu tản nhiệt → giảm lượng nhiệt truyền tới ổ bi.
Nhờ đó, không phải toàn bộ các chi tiết của bơm đều phải chịu trực tiếp nhiệt độ môi chất ở cùng một mức.
Đây là một đặc điểm kỹ thuật quan trọng của bơm dầu tải nhiệt.
RY50-32-200 không chỉ phải chịu nhiệt mà còn phải chịu áp lực do bánh công tác tạo ra.
Các bộ phận chứa áp và mặt bích của dòng RY được thiết kế với mức áp suất danh nghĩa 16 bar.
Điều đó có nghĩa cụm thân, nắp và mặt bích phải đồng thời đáp ứng hai yêu cầu:
Chịu tác động nhiệt + duy trì khả năng chịu áp.
Trong điều kiện nhiệt độ cao, vật liệu có thể thay đổi một phần đặc tính cơ học. Vì vậy, khả năng làm việc của bơm phải được đánh giá trong tổng thể điều kiện nhiệt độ, áp suất, loại môi chất và điểm vận hành thực tế.
Dòng RY phù hợp cho dầu tải nhiệt và chất lỏng có tính ăn mòn yếu, không chứa hạt rắn trong phạm vi sử dụng được quy định.
Điều này cần được phân biệt với khả năng chống ăn mòn hóa học mạnh.
Một vật liệu có khả năng làm việc ở nhiệt độ cao không có nghĩa nó tự động phù hợp với mọi loại axit, kiềm hoặc dung môi.
Do tài liệu RY không cung cấp bảng mác vật liệu cụ thể của RY50-32-200, khi sử dụng với môi chất khác dầu tải nhiệt thông thường cần kiểm tra riêng khả năng tương thích của:
Thân bơm – bánh công tác – trục – packing – phớt dầu.
Ngay cả khi các chi tiết được thiết kế cho môi chất nhiệt độ cao, RY50-32-200 vẫn không nên chịu thay đổi nhiệt độ quá đột ngột.
Theo yêu cầu vận hành của dòng RY, chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm nên giữ không quá 40°C.
Tốc độ tăng nhiệt nên khoảng:
Không quá 50°C mỗi giờ.
Điều này cho thấy “chịu được nhiệt độ cao” và “chịu được sốc nhiệt” là hai khái niệm khác nhau.
RY50-32-200 được thiết kế cho dầu nóng nhưng vẫn cần được gia nhiệt có kiểm soát.
Các chi tiết như thân bơm, nắp, trục và bánh công tác không có hình dạng, khối lượng và điều kiện truyền nhiệt giống nhau.
Nếu nhiệt độ tăng quá nhanh, tốc độ giãn nở của các chi tiết có thể khác nhau.
Khi đó có thể xuất hiện:
Thân nóng nhanh → trục và ổ bi chưa kịp cân bằng nhiệt → khe hở thay đổi → độ đồng tâm thay đổi → rung hoặc cọ xát.
Gia nhiệt từ từ cho phép nhiệt truyền dần qua kết cấu, giúp các chi tiết thích nghi tốt hơn với nhiệt độ vận hành.
Đây là biện pháp trực tiếp bảo vệ vật liệu và độ chính xác cơ khí của RY50-32-200.
Nếu hệ thống đang có dầu ở nhiệt độ cao nhưng bơm ở trạng thái nguội, không nên lập tức cho toàn bộ dầu nóng đi qua bơm.
Cần thực hiện quá trình làm nóng sơ bộ bằng cách cho dầu nóng tuần hoàn qua thân bơm từ từ.
Mục tiêu là đưa nhiệt độ thân bơm dần gần với nhiệt độ của môi chất trước khi vận hành đầy tải.
Biện pháp này hạn chế sốc nhiệt lên:
Thân bơm → nắp → trục → bộ làm kín.
Qua đó phát huy đúng khả năng chịu nhiệt của kết cấu RY50-32-200.
Phạm vi dòng RY nêu nhiệt độ môi chất tối đa không quá 350°C.
Tuy nhiên, con số này không nên được hiểu rằng cứ lắp RY50-32-200 là có thể vận hành tùy ý ở 350°C.
Nhiệt độ thực tế còn phải phù hợp với:
Loại dầu tải nhiệt → cấu hình bơm → vật liệu làm kín → áp suất hệ thống → thiết bị trao đổi nhiệt → đường ống và van.
Nếu hệ thống chỉ thiết kế cho nhiệt độ thấp hơn, toàn bộ vòng dầu phải tuân theo giới hạn thấp nhất của các thành phần trong hệ thống.
Một thiết bị liên tục chuyển từ rất nóng sang rất nguội sẽ chịu nhiều chu kỳ giãn nở và co lại.
Các chu kỳ nhiệt lặp lại có thể gây thêm tải cho bề mặt lắp ghép và các chi tiết cơ khí.
Vì vậy, đối với RY50-32-200, vận hành nhiệt ổn định và thực hiện quá trình tăng – giảm nhiệt có kiểm soát giúp giảm tác động bất lợi của chu kỳ nhiệt.
Khả năng chịu nhiệt của bơm sẽ phát huy tốt hơn khi thiết bị không thường xuyên chịu thay đổi nhiệt độ đột ngột.
Nhiệt độ là một trong những yếu tố làm vật liệu làm kín lão hóa theo thời gian.
Do đó, khi vận hành RY50-32-200 cần theo dõi tình trạng rò tại khu vực trục.
Nếu lượng dầu rò tăng, cần kiểm tra packing và phớt thay vì chỉ siết chặt liên tục.
Siết packing quá mức có thể làm ma sát với trục tăng, phát sinh thêm nhiệt và làm tình trạng làm kín xấu đi.
Bảo dưỡng đúng giúp các chi tiết chịu nhiệt phát huy tuổi thọ thiết kế.
Mặc dù cụm ổ bi được bố trí để hạn chế ảnh hưởng trực tiếp của dầu nóng, nhiệt vẫn có thể truyền tới khu vực này.
Vì vậy, chế độ bôi trơn của RY50-32-200 phải được thực hiện đúng.
Ở phía bánh công tác, khoang ổ bi sử dụng dầu tải nhiệt sạch làm dầu bôi trơn. Trong khi đó, phía khớp nối sử dụng mỡ phức hợp gốc canxi ZFG-2, lượng mỡ khoảng một nửa thể tích khoang trống theo yêu cầu của dòng RY.
Việc sử dụng đúng chất bôi trơn giúp ổ bi duy trì khả năng làm việc trong điều kiện nhiệt từ thân bơm truyền sang.
RY50-32-200 làm việc ở tốc độ khoảng 2.900 vòng/phút.
Ở tốc độ này, các chi tiết quay phải giữ được độ ổn định kích thước rất tốt.
Nếu bánh công tác hoặc trục biến dạng do nhiệt, dù mức biến dạng không lớn cũng có thể tạo ra ảnh hưởng đáng kể khi quay hàng nghìn vòng mỗi phút.
Do đó, khả năng chịu nhiệt phải đi kèm với:
Độ cứng phù hợp → độ ổn định hình học → khả năng chịu tải cơ học → khả năng làm việc lâu dài.
Đây là lý do không thể đánh giá vật liệu bơm dầu nóng chỉ bằng một tiêu chí “chịu được bao nhiêu độ C”.
Khi giới thiệu RY50-32-200, cần tránh một nhầm lẫn phổ biến là cho rằng bơm chịu nhiệt cao đồng nghĩa với toàn bộ bơm được chế tạo bằng inox.
Tài liệu kỹ thuật hiện có của dòng RY không cung cấp bảng mác vật liệu cụ thể cho từng chi tiết của model RY50-32-200.
Do đó, không có cơ sở để tự khẳng định thân bơm, bánh công tác hay trục là inox 304, inox 316 hoặc một loại thép cụ thể.
Thông tin chắc chắn hơn là bơm được thiết kế để làm việc với dầu tải nhiệt nhiệt độ cao đến phạm vi 350°C, kết hợp kết cấu tản nhiệt và bộ làm kín chịu nhiệt phù hợp.
Đối với một bơm dầu truyền nhiệt, khả năng chịu nhiệt không đến từ riêng một chi tiết.
Đó là sự phối hợp giữa:
Thân và nắp chịu môi chất nóng → bánh công tác ổn định khi quay → trục truyền động chính xác → packing và phớt chịu nhiệt → kết cấu hạn chế truyền nhiệt → ổ bi được bôi trơn đúng.
Nhờ toàn bộ hệ thống này, RY50-32-200 có thể đảm nhiệm nhiệm vụ tuần hoàn dầu nóng trong các dây chuyền gia nhiệt công nghiệp.
Vật liệu chế tạo chịu nhiệt độ cao của Bơm dầu truyền nhiệt RY50-32-200 cần được nhìn nhận trong tổng thể kết cấu chịu nhiệt của thiết bị. Thân bơm, nắp, bánh công tác và trục phải duy trì độ ổn định cơ học khi làm việc với dầu nóng; khu vực làm kín sử dụng packing kết hợp phớt dầu chịu nhiệt, trong khi thiết kế tản nhiệt tự nhiên giúp hạn chế nhiệt truyền bất lợi tới cụm ổ bi.
Dòng RY được thiết kế cho môi chất có nhiệt độ tối đa tới 350°C trong điều kiện phù hợp, nhưng tài liệu hiện có không xác định cụ thể mác vật liệu của thân bơm, bánh công tác và trục RY50-32-200. Vì vậy, không nên tự gán các vật liệu như inox 304, inox 316 hay một mác gang, thép cụ thể nếu chưa có xác nhận từ nhà sản xuất.
Điểm nổi bật của RY50-32-200 nằm ở sự kết hợp giữa kết cấu chịu nhiệt, bộ làm kín chịu nhiệt, khả năng tản nhiệt và quy trình gia nhiệt có kiểm soát, giúp bơm thích nghi với nhiệm vụ tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp.
Bơm ly tâm dầu nóng RY50-32-200 lưu lượng 18 m3/h, công suất 5.5 kW, cột áp 50 m
Liên hệ
Kinh doanh: 0986488886
Điện thoại bàn: 02436276669
Email: bomvietnhat@gmail.com
Viber: +84986488886
Hà Nội: Số 41.1 và 42.1 Lô C, Tổ 19, Khu giãn dân Khuyến Lương, Hoàng Mai, Hà Nội.
Sài gòn: Số 117 đường Nguyễn tư giản, Quận Gò Vấp, Thành phố Hồ chí Minh.
Mã số thuế: 0103500572 cấp ngày 06/03/2009
