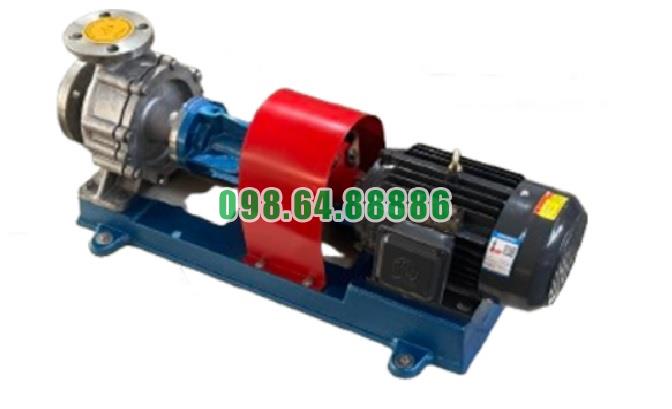

Bơm tuần hoàn dầu gia nhiệt RY50-32-200A lưu lượng 16 m3/h, công suất 4 kW, cột áp 32 m

Tìm hiểu nguyên lý hoạt động ly tâm của Bơm dầu truyền nhiệt RY50-32-200A

Bơm dầu truyền nhiệt RY50-32-200A hoạt động theo nguyên lý ly tâm, sử dụng bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút để truyền năng lượng cho dầu truyền nhiệt. Dầu đi vào tâm bánh công tác theo hướng trục, nhận năng lượng từ bánh công tác rồi chuyển động ra phía ngoài và được dẫn đến cửa xả. Tại điểm làm việc kỹ thuật, bơm đạt lưu lượng 16 m³/h và cột áp 32 m.

Dầu truyền nhiệt đi vào tâm bánh công tác

Giai đoạn đầu tiên của nguyên lý ly tâm là đưa dầu đến vùng trung tâm của bánh công tác.

RY50-32-200A có cửa hút bố trí theo hướng trục. Khi bơm hoạt động, dầu từ đường hút đi vào thân bơm và tiếp cận khu vực tâm bánh công tác.

Đây là vị trí bắt đầu quá trình truyền năng lượng từ bộ phận quay sang môi chất. Vì vậy, trước khi khởi động cần bảo đảm bơm đã được điền đầy dầu và không còn lượng không khí đáng kể bên trong.

Bánh công tác quay ở tốc độ 2.900 vòng/phút

Động cơ 4 kW tạo chuyển động quay và truyền mô-men qua khớp nối mềm ba chấu tới trục bơm. Bánh công tác được lắp trên trục nên quay cùng trục với tốc độ khoảng 2.900 vòng/phút.

Chuỗi truyền động cơ bản là:

Động cơ → khớp nối → trục bơm → bánh công tác.

Chính chuyển động quay liên tục của bánh công tác tạo điều kiện để dầu được nhận năng lượng và hình thành dòng chảy ly tâm.

Bánh công tác truyền năng lượng cho dầu

Khi dầu đi vào vùng tâm bánh công tác, các cánh của bánh công tác đang quay tác động lên môi chất.

Dầu nhận cơ năng từ bánh công tác, tăng vận tốc và chuyển động từ vùng tâm ra phía ngoài. Đây chính là quá trình cơ bản tạo nên nguyên lý hoạt động ly tâm của RY50-32-200A.

Có thể mô tả ngắn gọn:

Dầu vào tâm bánh công tác → bánh công tác truyền năng lượng → dầu chuyển động ra phía ngoài.

Quá trình này diễn ra liên tục trong suốt thời gian bơm vận hành.

Chuyển cơ năng thành năng lượng thủy lực

Vai trò quan trọng nhất của bánh công tác là chuyển cơ năng do động cơ cung cấp thành năng lượng của dòng dầu.

Ở đầu vào, năng lượng được cung cấp dưới dạng chuyển động quay của trục. Sau khi dầu đi qua bánh công tác, phần năng lượng này được thể hiện thông qua khả năng tạo lưu lượng và cột áp.

Đối với RY50-32-200A, điểm làm việc kỹ thuật là:

Lưu lượng: 16 m³/h
Cột áp: 32 m

Nhờ đó, dầu không chỉ được đưa ra khỏi bơm mà còn có đủ năng lượng để tiếp tục vượt qua trở lực của vòng tuần hoàn.

Dầu chuyển động từ tâm ra ngoài theo nguyên lý ly tâm

Đặc trưng rõ nhất của bơm ly tâm nằm ở hướng chuyển động của dầu trong bánh công tác.

Dầu ban đầu tập trung ở vùng tâm. Khi bánh công tác quay, môi chất nhận năng lượng và chuyển dần ra vùng có bán kính lớn hơn.

Sau khi rời bánh công tác, dòng dầu được thân bơm thu nhận và dẫn về phía cửa xả.

Như vậy, chuyển động của môi chất bên trong RY50-32-200A diễn ra theo hướng:

Tâm bánh công tác → vùng ngoài bánh công tác → thân bơm → cửa xả.

Cửa hút hướng trục và cửa xả hướng tâm

Cấu tạo đường dẫn của RY50-32-200A phù hợp trực tiếp với nguyên lý ly tâm.

Dầu được hút vào theo hướng trục, đi tới tâm bánh công tác. Sau khi nhận năng lượng, dầu chuyển động ra phía ngoài và được đưa tới cửa xả theo hướng tâm, bố trí theo phương thẳng đứng.

Sự thay đổi hướng chuyển động này phản ánh rõ quá trình từ hút dầu vào tâm đến đẩy dầu ra sau khi môi chất được bánh công tác truyền năng lượng.

Cột áp 32 m hình thành từ năng lượng bánh công tác truyền cho dầu

Một trong những kết quả quan trọng của nguyên lý ly tâm là tạo cột áp.

RY50-32-200A đạt cột áp 32 m tại lưu lượng 16 m³/h. Cột áp này thể hiện mức năng lượng mà bơm cung cấp cho môi chất tại điểm làm việc kỹ thuật.

Năng lượng đó được sử dụng để dầu vượt qua tổn thất trên đường ống, van và các thiết bị trong vòng tuần hoàn.

Vì vậy, bánh công tác không chỉ tạo chuyển động mà còn tạo điều kiện để dầu duy trì khả năng lưu thông qua toàn bộ hệ thống.

Quá trình ly tâm diễn ra liên tục

Khi dầu tại vùng tâm bánh công tác liên tục được đưa ra phía ngoài, môi chất mới từ đường hút tiếp tục đi vào thay thế.

Quá trình này diễn ra liên tục khi bơm hoạt động:

Dầu đi vào → nhận năng lượng → rời bánh công tác → dầu mới tiếp tục đi vào.

Nhờ đó, RY50-32-200A tạo ra dòng dầu tuần hoàn liên tục thay vì chỉ đẩy một lượng dầu riêng lẻ.

Đây chính là cơ sở để bơm thực hiện nhiệm vụ tuần hoàn dầu nóng trong hệ thống truyền nhiệt.

Chiều quay đúng quyết định hiệu quả của bánh công tác

RY50-32-200A được quy định quay theo chiều kim đồng hồ khi nhìn từ phía khớp nối.

Chiều quay này phải được bảo đảm bởi hình dạng cánh bánh công tác được thiết kế cho một hướng chuyển động xác định.

Nếu trục quay ngược, bánh công tác vẫn quay nhưng khả năng truyền năng lượng cho dầu sẽ không đúng theo thiết kế, khiến lưu lượng và cột áp có thể không đạt yêu cầu.

Do đó, kiểm tra chiều quay là bước quan trọng trước khi đưa bơm vào vận hành chính thức.

Bơm phải được điền đầy dầu trước khi khởi động

Nguyên lý ly tâm yêu cầu bánh công tác phải tác động trực tiếp lên môi chất lỏng.

Vì vậy, trước khi khởi động RY50-32-200A, cần điền đầy dầu vào bơm và xả không khí.

Nếu bên trong chứa nhiều không khí, bánh công tác quay nhưng không thể truyền năng lượng cho dầu một cách bình thường, từ đó ảnh hưởng đến khả năng tạo lưu lượng và cột áp.

Đây là điều kiện cơ bản để nguyên lý ly tâm được thiết lập ngay sau khi khởi động.

Không bóp van hút để điều chỉnh lưu lượng

Trong quá trình làm việc, cửa hút cần cung cấp đủ dầu cho vùng tâm bánh công tác.

Van hút của RY50-32-200A vì vậy cần được mở hoàn toàn khi vận hành. Không nên điều chỉnh lưu lượng bằng cách đóng bớt van hút bởi điều này làm điều kiện cấp dầu tới bánh công tác trở nên bất lợi và có thể tăng nguy cơ xâm thực.

Muốn nguyên lý ly tâm diễn ra ổn định, vùng tâm bánh công tác phải luôn nhận được nguồn dầu liên tục.

Không để bơm vận hành kéo dài ở lưu lượng quá thấp

RY50-32-200A có lưu lượng thiết kế 16 m³/h và không nên hoạt động kéo dài dưới 30% lưu lượng thiết kế.

Mức tương ứng là khoảng:

16 × 30% = 4,8 m³/h.

Việc duy trì lưu lượng phù hợp giúp dòng dầu liên tục đi qua bánh công tác và mang năng lượng ra khỏi bơm.

Nếu hệ thống thường xuyên yêu cầu lưu lượng thấp hơn, cần xem xét giải pháp bypass hoặc lựa chọn bơm có lưu lượng phù hợp hơn.

Nguyên lý hoạt động của RY50-32-200A có thể tóm tắt như thế nào?

Toàn bộ quá trình ly tâm của bơm có thể diễn giải theo một chuỗi rõ ràng:

Động cơ 4 kW tạo chuyển động → trục và bánh công tác quay 2.900 vòng/phút → dầu đi vào tâm bánh công tác theo hướng trục → bánh công tác truyền năng lượng cho dầu → dầu chuyển động ra phía ngoài → thân bơm dẫn dầu tới cửa xả → hình thành lưu lượng 16 m³/h và cột áp 32 m.

Đây là cơ chế cốt lõi quyết định khả năng tuần hoàn dầu của RY50-32-200A.

Nguyên lý hoạt động ly tâm của Bơm dầu truyền nhiệt RY50-32-200A dựa trên việc sử dụng bánh công tác quay tốc độ cao để liên tục truyền năng lượng cho dầu. Môi chất đi vào vùng tâm bánh công tác theo hướng trục, nhận năng lượng, chuyển động ra phía ngoài rồi được dẫn đến cửa xả hướng tâm.

Với tốc độ khoảng 2.900 vòng/phút, RY50-32-200A đạt điểm làm việc 16 m³/h – cột áp 32 m, biến cơ năng từ động cơ thành năng lượng thủy lực cần thiết cho dòng dầu.

Như vậy, điểm cốt lõi của nguyên lý ly tâm trên RY50-32-200A chính là liên tục đưa dầu vào tâm bánh công tác, truyền năng lượng cho môi chất và đẩy dầu ra phía ngoài, qua đó hình thành dòng tuần hoàn ổn định trong hệ thống dầu truyền nhiệt.

Bơm dầu truyền nhiệt RY50-32-200A có tuổi thọ vận hành cực kỳ bền bỉ

Bơm dầu truyền nhiệt RY50-32-200A được thiết kế hướng tới khả năng vận hành bền bỉ trong các hệ thống tuần hoàn dầu nóng công nghiệp, nơi thiết bị thường phải làm việc nhiều giờ liên tục và chịu ảnh hưởng của nhiệt độ cao. Với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ quay 2.900 vòng/phút, model này sở hữu nhiều đặc điểm kết cấu giúp hạn chế các nguyên nhân gây hao mòn và hỗ trợ kéo dài thời gian sử dụng.

Tuy nhiên, tài liệu kỹ thuật không công bố một con số cụ thể về tuổi thọ tính bằng năm hay số giờ. Vì vậy, độ bền của RY50-32-200A nên được hiểu là khả năng duy trì vận hành lâu dài khi bơm được lựa chọn đúng điểm làm việc, lắp đặt chính xác và bảo dưỡng đúng quy trình.

Thiết kế chuyên dụng cho dầu truyền nhiệt nhiệt độ cao

Một trong những nền tảng quan trọng tạo nên độ bền của RY50-32-200A là thiết kế dành riêng cho hệ thống dầu truyền nhiệt.

Dòng RY có khả năng phục vụ môi chất nhiệt độ cao tới 350°C, với điều kiện chất lỏng có tính ăn mòn yếu và không chứa hạt rắn.

Trong môi trường như vậy, các bộ phận của bơm thường xuyên chịu ảnh hưởng của nhiệt. Việc sử dụng một dòng bơm được thiết kế chuyên biệt cho dầu nóng giúp thiết bị thích nghi tốt hơn so với việc sử dụng bơm thông thường không dành cho môi trường nhiệt độ cao.

Tản nhiệt tự nhiên hỗ trợ vận hành lâu dài

RY50-32-200A sử dụng thiết kế tản nhiệt tự nhiên, thay thế hệ thống làm mát bằng nước truyền thống của một số thiết kế bơm dầu nóng.

Đặc điểm này giúp giảm số lượng đường ống, van và thiết bị làm mát phụ trợ.

Hệ thống càng đơn giản thì càng giảm được số thành phần có thể phát sinh hư hỏng trong quá trình vận hành.

Tản nhiệt tự nhiên vì vậy không chỉ giúp cụm bơm gọn hơn mà còn góp phần tạo nên cấu hình thuận lợi cho quá trình sử dụng lâu dài.

Hai ổ bi giữ cụm trục hoạt động ổn định

Trục của RY50-32-200A được hai ổ bi đỡ và định vị.

Đây là chi tiết rất quan trọng đối với tuổi thọ của bơm vì trục phải quay liên tục ở khoảng 2.900 vòng/phút.

Khi ổ bi ở trạng thái tốt, trục được giữ đúng vị trí, bánh công tác quay ổn định và rung động của cụm rôto được hạn chế.

Ngược lại, nếu ổ bi bị mòn hoặc thiếu bôi trơn, trục có thể rung, nóng và tác động tới nhiều chi tiết khác. Vì vậy, hệ thống ổ bi được bảo dưỡng tốt chính là một trong những yếu tố quyết định khả năng vận hành lâu dài của RY50-32-200A.

Hệ thống bôi trơn giúp hạn chế hao mòn

Khả năng hoạt động bền bỉ của ổ bi phụ thuộc trực tiếp vào chế độ bôi trơn.

RY50-32-200A sử dụng phương án bôi trơn riêng cho từng vị trí ổ bi. Ổ bi phía bánh công tác sử dụng dầu truyền nhiệt sạch trong buồng ổ bi, trong khi ổ bi phía khớp nối sử dụng mỡ hỗn hợp gốc canxi ZFG-2.

Bôi trơn đúng giúp giảm ma sát giữa các bề mặt chuyển động, hạn chế nhiệt phát sinh và giảm tốc độ hao mòn.

Đối với một bơm phải chạy liên tục nhiều giờ, đây là yếu tố rất quan trọng để duy trì tuổi thọ của cụm trục.

Khớp nối mềm hạn chế tải bất thường lên trục

RY50-32-200A truyền động thông qua khớp nối mềm kiểu ba chấu.

Khớp nối truyền mô-men từ động cơ đến trục đồng thời tạo một mức linh hoạt nhất định giữa hai đầu trục.

Trong phạm vi sai lệch nhỏ cho phép, đặc tính mềm của khớp nối giúp hạn chế việc truyền toàn bộ dao động hoặc tải bất thường trực tiếp từ động cơ sang trục bơm.

Khi động cơ và bơm được căn chỉnh đúng, khớp nối góp phần giúp cụm truyền động hoạt động êm hơn, qua đó hỗ trợ bảo vệ trục và ổ bi trong quá trình sử dụng dài hạn.

Bệ máy chắc chắn hỗ trợ hạn chế rung động

Bơm và động cơ RY50-32-200A được bố trí đồng tâm trên cùng một bệ máy.

Một bệ máy được lắp đúng trên nền móng chắc chắn giúp giữ nguyên vị trí tương quan giữa động cơ và bơm.

Điều này đặc biệt quan trọng ở tốc độ 2.900 vòng/phút bởi rung động kéo dài có thể làm tăng hao mòn ổ bi, khớp nối, bộ làm kín và trục.

Khi bệ, bu lông móng và trạng thái căn tâm được duy trì tốt, cụm bơm có điều kiện hoạt động ổn định hơn trong thời gian dài.

Hệ thống làm kín hỗ trợ bảo vệ các chi tiết bên trong

RY50-32-200A sử dụng hệ thống làm kín gồm packing kết hợp với phớt dầu cao su chịu nhiệt.

Cụm làm kín có nhiệm vụ hạn chế dầu nóng rò ra ngoài tại vị trí trục xuyên qua nắp bơm.

Việc kiểm soát tốt rò rỉ không chỉ giúp giữ môi chất trong hệ thống mà còn hỗ trợ bảo vệ khu vực ổ bi khỏi những ảnh hưởng bất thường của dầu nóng.

Khi packing và phớt được theo dõi, điều chỉnh hoặc thay thế kịp thời, các bộ phận phía sau có điều kiện làm việc ổn định hơn.

Lưu lượng và công suất được lựa chọn phù hợp

RY50-32-200A có điểm làm việc công bố:

Lưu lượng 16 m³/h – cột áp 32 m – tốc độ 2.900 vòng/phút – công suất trục khoảng 3,35 kW – động cơ 4 kW.

Động cơ 4 kW có công suất danh định cao hơn công suất trục tại điểm làm việc nêu trên.

Cấu hình này giúp động cơ đáp ứng nhu cầu dẫn động của bơm mà không phải lựa chọn đúng sát mức công suất trục.

Khi RY50-32-200A được sử dụng đúng vùng đặc tính, động cơ và bơm có điều kiện phối hợp ổn định hơn, góp phần hạn chế tình trạng quá tải kéo dài.

Vận hành đúng lưu lượng giúp tăng độ bền

Tuổi thọ bơm phụ thuộc rất lớn vào điểm vận hành.

Dòng RY không nên làm việc kéo dài dưới 30% lưu lượng thiết kế. Với RY50-32-200A có lưu lượng 16 m³/h, mức này tương đương khoảng 4,8 m³/h.

Vận hành quá lâu ở lưu lượng rất thấp có thể tạo điều kiện thủy lực không thuận lợi bên trong bơm.

Do đó, lựa chọn đúng kích thước bơm và duy trì lưu lượng phù hợp là một trong những phương pháp quan trọng để bảo vệ RY50-32-200A trong thời gian dài.

Gia nhiệt từ từ giúp hạn chế sốc nhiệt

Một bơm dầu nóng muốn sử dụng lâu dài phải được bảo vệ khỏi những thay đổi nhiệt độ quá đột ngột.

Đối với dòng RY, tốc độ gia nhiệt được yêu cầu không vượt quá khoảng 50°C mỗi giờ. Đồng thời, trong quá trình làm nóng, chênh lệch giữa nhiệt độ dầu phía hút và thân bơm không nên vượt quá khoảng 40°C.

Gia nhiệt từ từ giúp các chi tiết có thời gian giãn nở theo nhiệt độ.

Điều này góp phần hạn chế ứng suất nhiệt lên thân bơm, trục, bộ làm kín và các vị trí lắp ghép, qua đó hỗ trợ duy trì độ bền lâu dài.

Giảm nhiệt trước khi dừng giúp bảo vệ bơm

Không chỉ quá trình khởi động, cách dừng bơm cũng ảnh hưởng tới tuổi thọ.

Dòng RY yêu cầu chỉ dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới khoảng 100°C.

Sau đó mới từ từ đóng van xả, dừng động cơ và để rôto giảm tốc tự nhiên.

Không nên hãm rôto đột ngột khi bơm vừa hoạt động ở nhiệt độ cao.

Quy trình dừng đúng giúp hạn chế tác động nhiệt và cơ học đột ngột lên các chi tiết bên trong.

Kiểm soát rung động giúp kéo dài tuổi thọ ổ bi và phớt

Rung động kéo dài là một trong những nguyên nhân làm giảm tuổi thọ bơm nhanh nhất.

Đối với dòng RY, biên độ rung khi hoạt động được yêu cầu không vượt quá khoảng 0,06 mm.

Nếu rung tăng bất thường, cần kiểm tra ngay các nguyên nhân như độ đồng tâm, tình trạng ổ bi, bánh công tác, khớp nối hoặc lực từ đường ống.

Không nên tiếp tục để bơm chạy trong tình trạng rung lớn vì dao động có thể lan truyền tới ổ bi, trục và bộ làm kín.

Kiểm soát rung tốt chính là một trong những điều kiện giúp RY50-32-200A duy trì độ bền trong thời gian dài.

Bảo dưỡng sau 300 giờ đầu giúp phát hiện sớm hao mòn

Theo yêu cầu bảo dưỡng của dòng RY, sau khoảng 300 giờ hoạt động đầu tiên, ổ bi cần được tháo ra, vệ sinh và kiểm tra.

Nếu bề mặt ổ bi xuất hiện rỗ, xước, đổi màu, dấu hiệu cháy hoặc khe hở bất thường thì cần thay thế.

Việc kiểm tra ngay trong giai đoạn vận hành ban đầu có giá trị lớn bởi những sai lệch trong lắp đặt hoặc bôi trơn có thể được phát hiện trước khi gây hư hỏng nghiêm trọng hơn.

Bảo dưỡng định kỳ giúp biến độ bền thiết kế thành tuổi thọ thực tế

Không có bơm công nghiệp nào đạt tuổi thọ cao nếu chỉ lắp đặt rồi vận hành liên tục mà không bảo dưỡng.

Đối với RY50-32-200A, những hạng mục quan trọng cần được theo dõi gồm:

• Tình trạng ổ bi và chất bôi trơn.
• Độ đồng tâm của khớp nối.
• Rung động và tiếng ồn.
• Packing và phớt dầu.
• Trạng thái bánh công tác.
• Nhiệt độ ổ bi và thân bơm.
• Bu lông nền và bệ máy.
• Lưu lượng và áp suất xả.

Bảo dưỡng đúng thời điểm giúp xử lý một chi tiết hao mòn nhỏ trước khi nó gây ảnh hưởng tới toàn bộ cụm bơm.

Tuổi thọ cao phụ thuộc vào môi chất đúng yêu cầu

RY50-32-200A được thiết kế cho môi chất ăn mòn yếu và không chứa hạt rắn.

Nếu dầu chứa nhiều cặn hoặc hạt mài mòn, bánh công tác, thân bơm và các khe làm việc có thể bị mòn nhanh hơn.

Tương tự, nếu sử dụng với hóa chất ăn mòn mạnh mà vật liệu bơm không tương thích, tuổi thọ thiết bị có thể giảm đáng kể.

Vì vậy, muốn khai thác độ bền của RY50-32-200A cần sử dụng đúng loại môi chất thuộc phạm vi thiết kế.

Bơm dầu truyền nhiệt RY50-32-200A có nền tảng để đạt tuổi thọ vận hành bền bỉ nhờ thiết kế chuyên dụng cho dầu nóng, khả năng làm việc với môi chất nhiệt độ cao tới 350°C, cơ chế tản nhiệt tự nhiên, hai ổ bi đỡ trục, hệ thống bôi trơn riêng và khớp nối mềm hỗ trợ truyền động ổn định.

Với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ 2.900 vòng/phút, bơm được cấu hình để phục vụ các hệ thống tuần hoàn dầu truyền nhiệt có yêu cầu tương ứng trong thời gian dài.

Độ bền thực tế của RY50-32-200A sẽ được phát huy tốt nhất khi vận hành đúng vùng lưu lượng, gia nhiệt và giảm nhiệt đúng quy trình, kiểm soát rung động, bảo đảm bôi trơn, sử dụng môi chất sạch không chứa hạt rắn và bảo dưỡng ổ bi định kỳ. Đây chính là những yếu tố giúp model này duy trì khả năng làm việc ổn định và hạn chế hư hỏng trong quá trình sử dụng lâu dài.
