Buồng bơm được đúc liền khối từ gang cầu, gang đặc biệt hoặc thép không gỉ (tùy yêu cầu ứng dụng).
Bề mặt bên trong buồng bơm được gia công nhẵn, giảm ma sát, hạn chế tổn thất thủy lực.
Bên ngoài buồng bơm phủ lớp sơn chống ăn mòn hoặc phủ epoxy tăng độ bền với môi trường ẩm ướt, nước có tính ăn mòn nhẹ.
Dạng xoắn ốc (volute): Thiết kế theo nguyên lý thủy lực hiện đại, đảm bảo:
Dòng chảy từ cánh bơm ra cửa xả được dẫn đi trơn tru, giảm xung áp lực, hạn chế rung động.
Năng lượng cơ học từ trục quay chuyển hóa tối ưu thành động năng của dòng nước.
Buồng bơm thiết kế với cửa hút và cửa xả nằm trên cùng một đường thẳng (inline):
Giúp giảm tổn thất áp lực do đổi hướng dòng chảy.
Thuận tiện khi lắp đặt, giảm chi phí đường ống và diện tích không gian.
Trong buồng bơm tích hợp các gờ tăng cứng, chịu lực tác động từ áp suất dòng chảy và áp lực hệ thống.
Vị trí lắp cánh bơm được gia công chính xác, đảm bảo độ đồng tâm, giảm rung động.
Trục bơm xuyên qua buồng bơm, kết nối trực tiếp với cánh bơm và động cơ trên cùng một trục đồng tâm.
Bố trí phớt cơ khí ngay tại khu vực lắp trục giúp đảm bảo kín khít, ngăn nước rò rỉ ra ngoài.
Kết cấu chắc chắn, chịu áp lực cao, giảm rung lắc.
Thiết kế volute tối ưu dòng chảy, tăng hiệu suất thủy lực.
Tích hợp cửa hút – xả inline tiện lợi, tiết kiệm không gian và chi phí lắp đặt.
Cánh quạt (cánh bơm) trong bơm ISG50-125, IRG50-125 nằm bên trong buồng bơm, được lắp trực tiếp trên trục bơm, quay đồng trục với động cơ. Cánh quạt là bộ phận quan trọng nhất tạo lực ly tâm để hút và đẩy chất lỏng, quyết định hiệu suất thủy lực của máy bơm.
Cánh quạt thường được chế tạo từ các loại vật liệu có khả năng chịu mài mòn, chống ăn mòn và chịu lực tốt như:
Gang xám hoặc gang cầu
Thép không gỉ (inox)
Hợp kim đồng hoặc hợp kim nhôm (trong một số ứng dụng đặc biệt)
Cánh quạt trong bơm ISG50-125, IRG50-125 có dạng cánh kín hoặc bán hở, gồm:
Tấm trước và tấm sau: giúp định hình khoang cánh, đảm bảo dòng chảy đồng đều, hạn chế rò rỉ nội bộ.
Cánh dẫn cong: được thiết kế theo nguyên lý thủy lực, cong về phía sau hoặc dạng xoắn, giúp dẫn hướng dòng nước từ tâm ra vành ngoài cánh, tối ưu hóa lực ly tâm.
Lỗ tâm cánh (mắt cánh): nơi chất lỏng được hút vào cánh quạt.
Cánh quạt được lắp chắc chắn vào trục bơm nhờ then chốt, vòng hãm hoặc đai ốc hãm, đảm bảo quay đồng bộ với trục mà không bị trượt trong quá trình vận hành.
Cánh quạt được cân bằng động chính xác, giúp giảm rung động và tiếng ồn khi bơm hoạt động
Hình dạng cánh và khoang cánh thiết kế tối ưu theo nguyên lý thủy lực giúp nâng cao hiệu suất bơm
Khoảng cách giữa cánh quạt và buồng bơm được tính toán chuẩn để giảm tổn thất thủy lực, hạn chế mài mòn
Cánh quạt đảm nhiệm chuyển đổi cơ năng từ động cơ thành năng lượng thủy lực thông qua lực ly tâm, giúp hút chất lỏng vào bơm và đẩy ra ngoài với áp lực cao, lưu lượng ổn định.

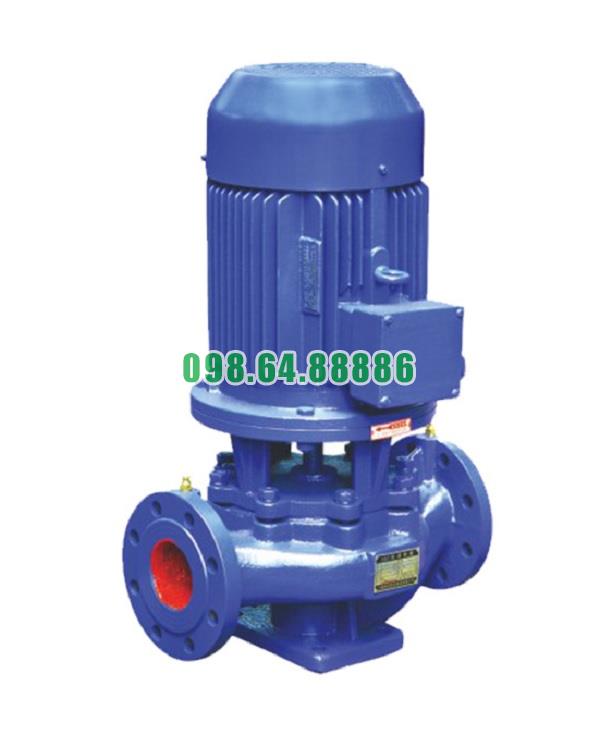

Bơm ly tâm trục đứng inline mã ISG50-125, bơm IRG50-125
