Máy bơm cánh khế 3RP-80 vận chuyển chất lỏng đặc theo cơ chế dịch chuyển thể tích. Hai cánh khế quay đồng bộ và ngược chiều nhau, liên tục tạo ra các khoang chứa để tiếp nhận, giữ và đưa nguyên liệu từ cửa hút đến cửa xả.
Khác với bơm ly tâm phải tạo vận tốc lớn cho chất lỏng, máy bơm cánh khế 3RP-80 trực tiếp dịch chuyển từng lượng nguyên liệu xác định trong mỗi vòng quay. Cơ chế này giúp máy xử lý hiệu quả các chất đặc, nhớt, dính và có khả năng tự chảy thấp.
Bên trong đầu bơm 3RP-80 có hai cánh khế được lắp trên hai trục song song. Một trục nhận chuyển động từ động cơ 11 kW thông qua hộp giảm tốc, sau đó cặp bánh răng đồng bộ truyền lực sang trục còn lại.
Hai cánh khế quay:
Cùng tốc độ
Ngược chiều nhau
Đúng pha chuyển động
Không tiếp xúc trực tiếp
Khi quay, hình dạng đặc trưng của cánh khế tạo ra những khoảng trống giữa cánh và thành buồng bơm. Các khoảng trống này chính là khoang dùng để vận chuyển chất lỏng đặc.
Khi hai cánh khế tách dần khỏi nhau tại khu vực cửa hút, thể tích trống trong buồng bơm tăng lên. Sự tăng thể tích làm áp suất tại cửa hút giảm xuống.
Áp suất trong bồn chứa hoặc đường ống cấp lúc này cao hơn áp suất bên trong buồng bơm, khiến chất lỏng đặc được đẩy vào máy qua kết nối DN80.
Máy không kéo chất lỏng bằng lực ly tâm. Khả năng hút hình thành nhờ sự mở rộng thể tích và chênh lệch áp suất giữa nguồn cấp với đầu bơm.
Chất lỏng đặc thường chảy chậm và tạo lực cản lớn. Vì vậy, khả năng điền đầy khoang hút là yếu tố quyết định đến lưu lượng thực tế.
Kết nối DN80 tạo tiết diện dòng chảy tương đối rộng, giúp:
Giảm trở lực tại cửa hút
Hỗ trợ chất đặc đi vào đầu bơm
Hạn chế tắc nghẽn
Giảm nguy cơ thiếu nguyên liệu
Tăng mức độ điền đầy khoang bơm
Nếu đường hút quá nhỏ, quá dài hoặc có nhiều đoạn cong, chất lỏng đặc có thể không kịp điền đầy các khoang. Khi đó, máy khó đạt lưu lượng khoảng 24 m³/h dù cánh khế vẫn quay đúng tốc độ.
Sau khi nguyên liệu đi vào, cánh khế tiếp tục quay và tách phần chất lỏng đó khỏi cửa hút. Chất đặc được giữ trong khoảng không nằm giữa:
Bề mặt cánh khế
Thành buồng bơm
Mặt trước và mặt sau của khoang bơm
Khoang vận chuyển không kín tuyệt đối vì vẫn tồn tại những khe hở kỹ thuật rất nhỏ. Tuy nhiên, chất lỏng đặc khó chảy ngược qua các khe hở này hơn chất lỏng loãng.
Nhờ đó, phần lớn nguyên liệu được giữ lại trong khoang và di chuyển theo cánh khế về phía cửa xả.
Trong máy bơm cánh khế 3RP-80, nguyên liệu không đi xuyên qua khu vực trung tâm giữa hai cánh.
Các khoang chứa mang chất lỏng di chuyển theo hai phía bên ngoài của buồng bơm. Vùng trung tâm là nơi hai cánh khế lần lượt đi sát qua nhau, giúp phân tách tương đối phía hút với phía xả.
Khe hở nhỏ giữa hai cánh hạn chế chất lỏng từ phía áp suất cao chảy ngược lại cửa hút. Nhờ đó, dòng chuyển động chính luôn được duy trì theo hướng từ cửa hút đến cửa xả.
Khi khoang vận chuyển tiến đến cửa xả, thể tích chứa bắt đầu thu hẹp. Hai cánh khế tiến sát nhau nhưng không chạm trực tiếp, buộc chất lỏng phải thoát ra ngoài qua đường xả DN80.
Trong cùng thời điểm:
Một khoang đang hút chất lỏng
Một khoang đang vận chuyển chất lỏng
Một khoang khác đang đẩy chất lỏng ra ngoài
Ba quá trình diễn ra liên tục và nối tiếp nhau, giúp dòng chất lỏng đặc tại cửa xả được duy trì tương đối đều.
Chất lỏng đặc có độ nhớt cao, khó tự chảy và thường không phù hợp với những loại bơm cần dòng chất lỏng chuyển động nhanh.
Máy bơm cánh khế 3RP-80 không yêu cầu nguyên liệu phải đạt vận tốc cao. Chất lỏng chỉ cần điền đầy được khoang hút, sau đó sẽ được cánh khế trực tiếp mang đến cửa xả.
Cơ chế này phù hợp với:
Mật rỉ đường
Siro cô đặc
Hồ tinh bột
Chocolate nóng chảy
Dầu có độ nhớt cao
Kem và gel
Nhũ tương đặc
Keo dán công nghiệp
Nước sốt và tương đặc
Độ nhớt cao còn giúp giảm lượng rò rỉ nội bộ qua khe hở, góp phần duy trì hiệu suất thể tích của máy.
Máy bơm cánh khế 3RP-80 vận hành ở tốc độ khoảng 500 vòng/phút. Tốc độ tương đối thấp tạo thêm thời gian để nguyên liệu đặc đi qua cửa hút và lấp đầy khoang bơm.
Nếu cánh quay quá nhanh, khoang hút có thể rời khỏi cửa vào trước khi được điền đầy hoàn toàn. Khi đó, tăng tốc độ nhưng lưu lượng thực tế không tăng tương ứng.
Tốc độ 500 vòng/phút giúp:
Hỗ trợ khả năng điền đầy
Giảm lực cắt lên nguyên liệu
Hạn chế tạo bọt
Hạn chế khuấy trộn mạnh
Giảm nhiệt phát sinh
Giữ cấu trúc của kem, gel và nhũ tương
Chất lỏng càng đặc thì lực cản tác động lên cánh khế và trục bơm càng lớn. Máy sử dụng động cơ 11 kW kết hợp với hộp giảm tốc để tạo mô-men xoắn lớn tại đầu bơm.
Mô-men xoắn này giúp cánh khế:
Thắng lực bám dính của chất lỏng
Duy trì tốc độ khi tải tăng
Hạn chế tình trạng kẹt hoặc đứng cánh
Đẩy nguyên liệu qua đường ống
Làm việc trước trở lực của hệ thống
Điểm mạnh của máy nằm ở lực quay lớn tại tốc độ thấp, không phải ở việc dùng tốc độ cao để đánh hoặc khuấy chất lỏng.
Hai cánh khế quay sát nhau nhưng không truyền lực bằng cách tiếp xúc trực tiếp. Cặp bánh răng đồng bộ giữ hai cánh đúng pha trong toàn bộ quá trình vận hành.
Thiết kế này giúp:
Giảm ma sát cơ khí
Hạn chế mài mòn cánh
Giảm nhiệt trong buồng bơm
Tránh vụn kim loại phát sinh
Duy trì khe hở làm việc ổn định
Đây là ưu điểm quan trọng khi máy phải bơm nguyên liệu đặc vốn đã tạo tải lớn lên đầu bơm.
Máy bơm cánh khế 3RP-80 liên tục đưa từng thể tích chất lỏng vào đường xả. Khi dòng chất lỏng gặp trở lực, áp suất trong hệ thống bắt đầu tăng lên.
Trở lực có thể đến từ:
Độ nhớt của chất lỏng
Chiều dài đường ống
Van và đoạn cong
Bộ lọc
Thiết bị gia nhiệt
Chênh lệch độ cao
Động cơ 11 kW cung cấp đủ mô-men xoắn để cánh khế tiếp tục dịch chuyển chất lỏng khi áp suất tăng. Máy có thể làm việc ở áp suất đến khoảng 0,7 MPa trong phạm vi thiết kế.
Do là bơm thể tích, máy không được vận hành khi cửa xả bị đóng kín vì áp suất có thể tăng rất nhanh.
Để cơ chế dịch chuyển thể tích hoạt động ổn định, hệ thống cần bảo đảm:
Đường hút ngắn và thông thoáng
Đường ống phù hợp với kết nối DN80
Không khí không lọt vào cửa hút
Chất lỏng không bị đông cứng trong đầu bơm
Tốc độ phù hợp với độ nhớt
Áp suất không vượt quá 0,7 MPa
Không có vật cứng đi vào buồng bơm
Phớt và gioăng tương thích với chất lỏng
Đối với nguyên liệu đặc lên khi nhiệt độ giảm, bồn chứa, đường ống hoặc đầu bơm có thể cần được gia nhiệt để duy trì khả năng chảy.
Máy bơm cánh khế 3RP-80 vận chuyển chất lỏng đặc bằng cơ chế dịch chuyển thể tích. Cặp cánh khế tạo vùng áp suất thấp tại cửa hút, tiếp nhận nguyên liệu vào các khoang, mang chất lỏng dọc theo thành buồng bơm rồi đẩy ra khi khoang thu hẹp tại cửa xả.
Tốc độ 500 vòng/phút giúp chất đặc có đủ thời gian điền đầy khoang, còn động cơ 11 kW kết hợp hộp giảm tốc tạo mô-men xoắn đủ lớn để thắng lực cản của nguyên liệu. Kết nối DN80 hỗ trợ dòng chất lỏng lưu thông thuận lợi và giảm trở lực tại cửa hút.
Nhờ cơ chế vận chuyển trực tiếp theo từng thể tích, máy bơm cánh khế 3RP-80 có thể xử lý ổn định nhiều loại chất lỏng đặc, nhớt và dính mà không cần vận hành ở tốc độ quá cao.
Lợi ích khi sử dụng kết nối DN80 tiêu chuẩn trên Máy bơm cánh khế 3RP-80 thể hiện rõ ở khả năng tăng độ thông thoáng của dòng chảy, hỗ trợ chất lỏng có độ nhớt cao đi vào buồng bơm và tạo thuận lợi cho việc lắp đặt trong hệ thống đường ống công nghiệp.
Máy bơm cánh khế 3RP-80 có lưu lượng 24 m³/h, áp suất 0,7 MPa, tốc độ quay 500 vòng/phút và động cơ 11 kW. Với mức lưu lượng này, kết nối DN80 giúp cửa hút và cửa xả có tiết diện phù hợp, hạn chế hiện tượng dòng chảy bị thu hẹp quá mức tại đầu bơm.
Máy bơm cánh khế hoạt động hiệu quả khi các khoang giữa rotor và thành buồng bơm được điền đầy chất lỏng. Vì vậy, khả năng cấp nguyên liệu tại cửa hút có ảnh hưởng trực tiếp đến lưu lượng thực tế.
Kết nối DN80 tạo đường dẫn tương đối rộng để chất lỏng đi từ bồn chứa vào đầu bơm. Đặc điểm này rất có lợi khi máy vận chuyển các sản phẩm có độ nhớt cao như:
Mật rỉ đường.
Si-rô đặc.
Dầu gội và sữa tắm.
Kem và gel.
Puree trái cây.
Nước sốt.
Nhũ tương.
Dầu công nghiệp có độ nhớt cao.
Cửa hút rộng giúp các sản phẩm này đi vào buồng bơm dễ dàng hơn so với đường ống có kích thước quá nhỏ.
Nếu đường hút quá nhỏ hoặc có trở lực lớn, rotor có thể quay nhanh hơn khả năng cấp chất lỏng. Khi đó, các khoang bơm không được nạp đầy và lưu lượng đầu ra bị giảm.
Kết nối DN80 giúp cải thiện khả năng cấp liệu, hỗ trợ Máy bơm cánh khế 3RP-80 đạt lưu lượng gần với mức 24 m³/h trong điều kiện vận hành phù hợp.
Chất lỏng càng đặc thì ma sát với thành ống càng lớn. Nếu đường ống có tiết diện nhỏ, tổn thất áp suất sẽ tăng nhanh và làm động cơ phải chịu tải cao hơn.
Kết nối DN80 giúp dòng chất lỏng không bị ép qua một tiết diện quá hẹp tại đầu bơm. Nhờ đó, tổn thất áp suất cục bộ tại hai cửa được hạn chế.
Khi đường ống thông thoáng, động cơ cần ít mô-men hơn để duy trì dòng chảy. Điều này giúp Máy bơm cánh khế 3RP-80 vận hành ổn định và hạn chế tiêu thụ điện không cần thiết.
Máy có khả năng làm việc đến 0,7 MPa, nhưng áp suất này nên được sử dụng để thắng trở lực thực tế của hệ thống, không nên bị lãng phí tại các điểm thu hẹp ngay trước hoặc sau đầu bơm.
Kết nối DN80 giúp phần áp suất do máy tạo ra được sử dụng hiệu quả hơn cho việc vận chuyển sản phẩm qua đường ống và thiết bị phía sau.
Lưu lượng và kích thước đường ống phải được lựa chọn đồng bộ. Nếu đường ống quá nhỏ so với lưu lượng, vận tốc chất lỏng sẽ tăng cao, gây tổn thất áp suất và rung động.
Kết nối DN80 tạo tiết diện phù hợp để lưu lượng 24 m³/h đi qua mà không làm vận tốc tại cửa bơm tăng quá mức.
Dòng chảy ổn định giúp giảm:
Rung đường ống.
Tiếng ồn tại cửa bơm.
Xói mòn bề mặt.
Tổn thất áp suất.
Tải trọng lên phớt và khớp nối.
Khi chất lỏng đi qua đoạn thu nhỏ đột ngột, dòng chảy có thể trở nên hỗn loạn. Kết nối DN80 giúp giảm tình trạng thay đổi tiết diện quá lớn nếu đường ống trong hệ thống được bố trí đồng bộ.
Chất lỏng đặc, dính hoặc chứa cặn mềm dễ tích tụ tại những vị trí có tiết diện nhỏ.
Cửa DN80 tạo không gian lưu thông rộng hơn, giúp gel, kem, si-rô hoặc hỗn hợp có xơ mềm ít bị dồn lại tại đầu hút và đầu xả.
Máy bơm cánh khế 3RP-80 có thể xử lý một số hỗn hợp chứa thịt quả, hạt gel, bã hữu cơ hoặc cặn mềm có kích thước phù hợp.
Kết nối DN80 giúp hỗn hợp đi vào đầu bơm thuận lợi, giảm nguy cơ hạt tập trung thành khối ngay tại cửa hút.
Tuy nhiên, DN80 chỉ là kích thước danh nghĩa của đường kết nối, không phải kích thước hạt tối đa có thể đi qua. Khả năng xử lý hạt còn phụ thuộc vào khoảng lưu thông bên trong rotor và buồng bơm.
Đường hút ảnh hưởng rất lớn đến hiệu suất của bơm thể tích. Nếu chất lỏng không được cấp đủ, máy có thể bị hụt lưu lượng, rung hoặc phát sinh bọt khí.
Kết nối DN80 giúp chất lỏng từ bồn chứa đi vào bơm với lực cản thấp hơn, đặc biệt khi đường hút được bố trí ngắn và ít co nối.
Khi áp suất tại cửa hút giảm quá thấp, chất lỏng có thể tạo bọt hơi hoặc không điền đầy buồng bơm. Tiết diện DN80 góp phần giảm sụt áp tại cửa hút và hỗ trợ dòng cấp ổn định hơn.
Các chất lỏng đặc thường chảy chậm từ bồn chứa đến đầu bơm. Cửa hút lớn giúp cải thiện lượng nguyên liệu đi vào trong mỗi vòng quay của rotor.
DN80 là kích thước đường ống được sử dụng phổ biến trong nhiều hệ thống sản xuất. Điều này giúp Máy bơm cánh khế 3RP-80 dễ được tích hợp vào dây chuyền mới hoặc cải tạo dây chuyền hiện có.
Các phụ kiện có kích thước DN80 tương đối phổ biến, gồm:
Van đóng mở.
Van một chiều.
Van an toàn.
Khớp nối.
Co đường ống.
Tê chia dòng.
Mặt bích.
Gioăng làm kín.
Đoạn ống mềm chống rung.
Sự đồng bộ về kích thước giúp đơn vị thi công dễ lựa chọn thiết bị và giảm thời gian lắp đặt.
Khi cần thay van, gioăng hoặc đoạn ống, doanh nghiệp dễ tìm phụ kiện đúng kích thước hơn. Điều này giúp giảm thời gian dừng máy khi bảo trì.
Nếu doanh nghiệp bổ sung bồn chứa, thiết bị phối trộn hoặc máy chiết, đường ống DN80 có thể tiếp tục được sử dụng để kết nối với Máy bơm cánh khế 3RP-80.
Kết nối tiêu chuẩn giúp mặt bích hoặc khớp nối được gia công theo kích thước thống nhất, tạo thuận lợi cho việc làm kín.
Mặt kết nối đúng tiêu chuẩn giúp gioăng chịu lực ép đồng đều, giảm nguy cơ rò rỉ tại cửa hút và cửa xả.
Phụ kiện đồng bộ DN80 giúp giảm tình trạng phải sử dụng nhiều đoạn chuyển cỡ. Càng ít mối nối trung gian, nguy cơ rò rỉ và lệch đường ống càng được hạn chế.
Đường ống lắp lệch hoặc chịu ứng suất lớn có thể kéo đầu bơm, làm ảnh hưởng đến độ đồng tâm của trục và tuổi thọ phớt. Kết nối tiêu chuẩn giúp việc căn chỉnh đường ống chính xác hơn.
Trong ngành thực phẩm, hóa mỹ phẩm và dược phẩm, đường ống cần được vệ sinh sau mỗi chu kỳ sản xuất.
Kết nối DN80 tạo tiết diện đủ lớn để nước hoặc dung dịch vệ sinh đi qua đầu bơm với lưu lượng phù hợp, giúp cuốn trôi cặn bám.
Khi cửa bơm và đường ống có kích thước đồng đều, sản phẩm ít bị giữ lại tại các đoạn chuyển cỡ. Điều này giúp giảm nguy cơ nhiễm chéo giữa các mẻ.
Kết nối tiêu chuẩn giúp kỹ thuật viên tháo đường ống hoặc mở cụm đầu bơm thuận lợi hơn khi cần vệ sinh thủ công.
Máy bơm cánh khế 3RP-80 được sử dụng cho những sản phẩm cần hạn chế lực cắt như gel, kem, nhũ tương và nước hoa quả chứa thịt mềm.
Nếu chất lỏng bị ép qua cửa quá nhỏ, vận tốc tăng và lực cắt cục bộ cũng tăng theo. Kết nối DN80 giúp giảm hiện tượng này.
Tiết diện lưu thông phù hợp kết hợp với tốc độ rotor 500 vòng/phút giúp sản phẩm đi qua máy nhẹ nhàng hơn, hạn chế tạo bọt và thay đổi độ sánh.
Kết nối DN80 chỉ phát huy hiệu quả khi toàn bộ đường ống được thiết kế đồng bộ. Doanh nghiệp cần lưu ý:
Không thu nhỏ đường ống ngay sát cửa hút.
Hạn chế sử dụng quá nhiều đoạn chuyển cỡ.
Bố trí đường hút ngắn và ít co gấp.
Sử dụng van có tiết diện mở phù hợp.
Lắp giá đỡ để trọng lượng đường ống không tác động lên bơm.
Căn chỉnh chính xác mặt bích.
Sử dụng gioăng tương thích với môi chất.
Vệ sinh cặn bám định kỳ.
Không dùng kích thước DN80 để suy ra kích thước hạt tối đa.
Tính toán đường ống theo độ nhớt và lưu lượng thực tế.
Lợi ích khi sử dụng kết nối DN80 tiêu chuẩn trên Máy bơm cánh khế 3RP-80 tập trung ở khả năng tăng độ thông thoáng, cải thiện quá trình hút và giảm tổn thất áp suất khi vận chuyển chất lỏng có độ nhớt cao.
Kết nối DN80 phù hợp với lưu lượng 24 m³/h, giúp hạn chế tắc nghẽn, giảm vận tốc cục bộ và giảm tải không cần thiết lên động cơ 11 kW. Kích thước tiêu chuẩn còn tạo thuận lợi cho việc lựa chọn van, mặt bích, gioăng và các phụ kiện đường ống.
Khi đường hút và đường xả được bố trí đồng bộ với DN80, Máy bơm cánh khế 3RP-80 có thể duy trì dòng chảy ổn định, sử dụng áp suất 0,7 MPa hiệu quả hơn và nâng cao độ tin cậy của toàn bộ hệ thống vận chuyển.

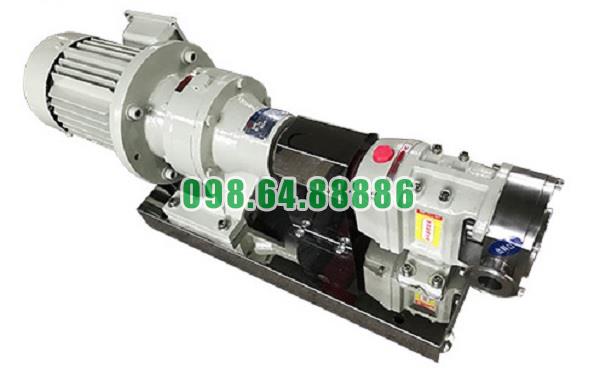

Máy bơm cánh khế 3RP-80 công suất 11 kW lưu lượng 24 m3/h kết nối DN80
