Trong cấu trúc in-line trục đứng, thiết kế trục bơm và bạc lót của bơm ly tâm trục đứng model ISG100-200B IRG100-200B quyết định đến độ ổn định, tuổi thọ phớt cơ khí, vòng bi và hiệu suất tổng thể. Trục bơm phải đủ cứng để hạn chế võng, đủ bền để truyền mô-men xoắn, trong khi bạc lót có nhiệm vụ đỡ hướng tâm, định tâm trục ở vùng ướt, giảm mài mòn và triệt tiêu rung động nhỏ.
Trục ngắn, thẳng hàng với trục động cơ theo cấu hình in-line, giảm tải lên phớt cơ khí.
Khớp nối đàn hồi hoặc cứng nhưng đảm bảo đồng tâm cao, giúp hạn chế rung động và mài mòn.
Thường làm bằng thép hợp kim có độ bền cao hoặc inox 304/316 để chống ăn mòn.
Tại vị trí làm việc với phớt thường có ống lót trục (shaft sleeve) bằng inox 316 hoặc hợp kim cứng để bảo vệ trục.
Bề mặt tiếp xúc với phớt cơ khí đạt độ nhẵn Ra 0,2–0,4 µm để duy trì màng bôi trơn mỏng.
Thiết kế đảm bảo trục có tỉ số độ cứng cao, giảm độ võng ở mép phớt.
Vận tốc tới hạn phải cao hơn nhiều so với tốc độ làm việc để tránh cộng hưởng.
Trục và cánh bơm được cân bằng động chính xác để vận hành êm.
Độ đồng trục và độ đảo phải được kiểm soát chặt chẽ.
Rãnh then, bán kính lượn được gia công trơn để tránh tập trung ứng suất.
Bạc lót (journal bush): giữ trục ổn định trong buồng bơm, chống lệch trục, giảm rung.
Ống lót trục (shaft sleeve): bảo vệ trục tại vị trí phớt và dễ thay thế khi mòn.
Đồng thau/bronze: phù hợp nước sạch, ma sát thấp.
Inox 316/duplex: dùng trong môi trường ăn mòn, nước nóng.
Composite/PTFE/graphite: tự bôi trơn, phù hợp khi chất lỏng ít tính bôi trơn.
Khe hở được thiết kế để duy trì lớp màng chất lỏng mỏng bôi trơn.
Có thể sử dụng dòng xả phụ (flush) để làm mát và rửa sạch khu vực bạc lót.
Với nước nóng (dòng IRG), cần đảm bảo chống bọt khí để duy trì bôi trơn.
Vòng chống mòn kết hợp bạc lót giúp định tâm trục và giảm rò nội bộ.
Ống lót trục bảo vệ trục tại vị trí tiếp xúc phớt, tránh xước mòn.
Tải hướng tâm được chia sẻ bởi bạc lót và vòng bi phía động cơ.
Tải hướng trục được cân bằng nhờ lỗ cân bằng hoặc cánh phụ sau cánh bơm.
Vị trí bạc lót và vòng bi được tính toán để hạn chế rung tại phớt cơ khí.
Khi bạc lót mòn quá giới hạn sẽ làm tăng runout, gây rò rỉ phớt.
Nước sạch: bạc lót đồng, ống lót inox 316.
Nước nóng: bạc lót inox 316 hoặc duplex.
Có hạt rắn: bạc lót composite/PTFE.
Căn chỉnh đồng trục motor–bơm bằng đồng hồ so hoặc laser.
Kiểm tra khe hở bạc lót định kỳ, thay mới khi vượt chuẩn.
Làm sạch đường flush, thay dầu mỡ vòng bi và kiểm tra độ rung.
Bạc lót mòn nhanh: do hạt rắn, thiếu flush → thay bằng vật liệu chống mài mòn, cải thiện lọc.
Rung cao ở tải thấp: làm việc xa BEP → điều chỉnh điểm làm việc hoặc cắt cánh.
Phớt rò rỉ: bạc lót rơ, ống lót trục xước → thay bạc lót, thay ống lót, rà đồng tâm.
Thiết kế trục bơm và bạc lót của bơm ly tâm trục đứng model ISG100-200B IRG100-200B được tối ưu để đảm bảo độ cứng trục, hạn chế rung động và chống mài mòn. Sự kết hợp giữa vật liệu bền bỉ, khe hở chuẩn xác và hệ thống làm mát–rửa sạch giúp cụm trục–bạc lót vận hành ổn định, bảo vệ phớt cơ khí và vòng bi, nâng cao tuổi thọ toàn bộ bơm trong nhiều môi trường công nghiệp khác nhau.
Bơm ly tâm trục đứng model ISG100-200B IRG100-200B thuộc dòng bơm đường ống trục đứng (in-line pump), có các bộ phận chính:
Cánh bơm (impeller): lắp trên trục và được dẫn động bởi động cơ điện.
Buồng xoắn (volute casing): nơi chất lỏng được thu và chuyển đổi động năng thành áp năng.
Trục bơm: kết nối trực tiếp với động cơ, truyền mô-men quay cho cánh bơm.
Phớt cơ khí: ngăn rò rỉ chất lỏng ra ngoài tại vị trí trục quay.
Ổ bi: đỡ trục, giảm ma sát và giữ ổn định khi bơm hoạt động.
Nạp chất lỏng vào buồng bơm
Khi bơm khởi động, chất lỏng được dẫn vào cửa hút đặt trên cùng một đường tâm với cửa xả.
Buồng bơm phải được mồi đầy chất lỏng để tránh hiện tượng chạy khan gây hỏng phớt cơ khí.
Quá trình quay của cánh bơm
Động cơ truyền chuyển động quay đến trục và cánh bơm.
Cánh bơm quay với tốc độ cao, tác động lực ly tâm lên chất lỏng.
Tạo lực ly tâm và tăng năng lượng cho dòng chảy
Do lực ly tâm, chất lỏng bị đẩy từ tâm cánh bơm ra mép ngoài.
Tại đây, vận tốc chất lỏng tăng mạnh, chuyển động ra buồng xoắn.
Ở tâm cánh bơm hình thành vùng áp suất thấp, tạo điều kiện cho chất lỏng mới liên tục đi vào.
Biến đổi động năng thành áp năng
Khi chất lỏng đi vào buồng xoắn, tốc độ dòng chảy giảm dần, động năng được biến đổi thành áp năng.
Kết quả là áp lực tại cửa xả tăng lên, đưa chất lỏng ra đường ống với lưu lượng và cột áp cần thiết.
Đường hút – xả cùng trục: giúp dòng chảy ổn định, giảm tổn thất áp lực và dễ dàng lắp đặt vào hệ thống đường ống.
Cấu trúc trục đứng: tiết kiệm diện tích sàn, phù hợp cho phòng bơm nhỏ hoặc lắp đặt ngoài trời.
Hiệu suất cao: tối ưu dòng chảy bên trong, giảm ma sát thủy lực, tiết kiệm điện năng.
Vận hành liên tục: ít rung, ít tiếng ồn, thích hợp cho hệ thống cấp nước, điều hòa trung tâm và phòng cháy chữa cháy.
Nguyên lý hoạt động cơ bản của bơm ly tâm trục đứng model ISG100-200B IRG100-200B dựa trên lực ly tâm: cánh bơm quay tạo lực đẩy chất lỏng từ tâm ra mép ngoài, tăng vận tốc và áp lực dòng chảy, sau đó được chuyển thành áp năng trong buồng xoắn để đẩy nước vào hệ thống. Nhờ thiết kế gọn gàng, hiệu suất cao và vận hành bền bỉ, dòng bơm này được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng.

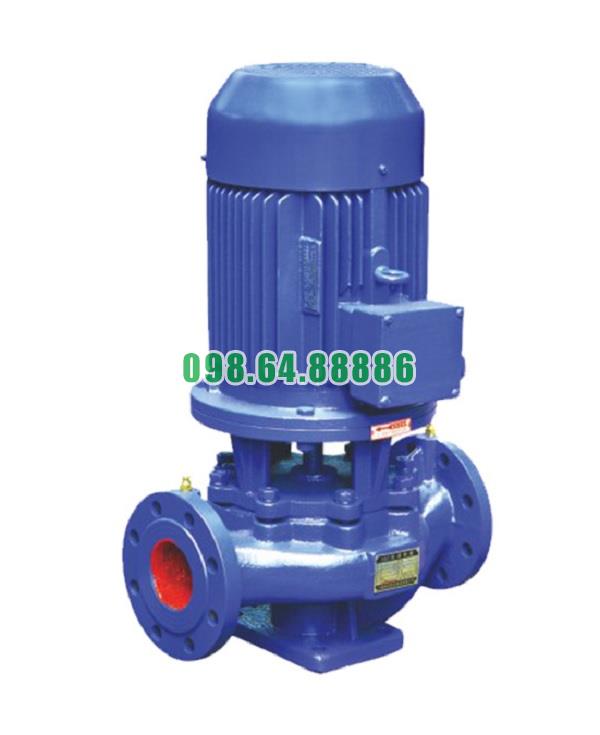

Máy bơm đa tầng cánh trục đứng, bơm booster inline ISG100-200B, IRG100-200B 15kw, 86.4m3, 37m
