Bơm dầu truyền nhiệt RY80-50-250A với thiết kế hướng đến hiệu suất truyền nhiệt cao
Bơm dầu truyền nhiệt RY80-50-250A được sử dụng để duy trì dòng dầu nóng đi qua bộ gia nhiệt, áo bồn, coil, bộ trao đổi nhiệt, máy sấy và các thiết bị công nghệ cần cấp nhiệt. Trong hệ thống này, hiệu suất truyền nhiệt không chỉ phụ thuộc vào nhiệt độ dầu mà còn phụ thuộc rất lớn vào lưu lượng, cột áp, độ ổn định dòng chảy và khả năng phân phối dầu đến đúng bề mặt trao đổi nhiệt.
Thiết kế hướng đến hiệu suất truyền nhiệt cao phải bảo đảm dầu nhận nhiệt đều, di chuyển liên tục, hạn chế tổn thất trên đường ống và không bị giữ lâu tại vùng nhiệt cao. RY80-50-250A chỉ phát huy hiệu quả khi được lựa chọn đúng điểm làm việc, kết nối với đường ống phù hợp, sử dụng loại dầu có độ nhớt thích hợp và được điều khiển đồng bộ với bộ gia nhiệt.
Lưu lượng ổn định là nền tảng của truyền nhiệt cao
Dòng dầu liên tục qua vùng trao đổi nhiệt
Dầu nóng truyền nhiệt tốt hơn khi đi qua bề mặt trao đổi với lưu lượng ổn định. RY80-50-250A tạo chênh áp để dầu di chuyển từ bộ gia nhiệt đến thiết bị công nghệ, sau đó quay về đường hồi.
Nếu lưu lượng dao động, nhiệt lượng cấp vào áo bồn hoặc bộ trao đổi nhiệt cũng thay đổi theo. Nhiệt độ sản phẩm có thể tăng chậm, dao động hoặc xuất hiện vùng nóng cục bộ. Vì vậy, hiệu suất truyền nhiệt phải được đánh giá cùng với độ ổn định của lưu lượng, không chỉ bằng nhiệt độ dầu cấp.
Lưu lượng phù hợp với tải nhiệt
Lưu lượng quá thấp làm dầu lưu lại lâu trong bộ gia nhiệt, tăng nguy cơ quá nhiệt cục bộ và tạo cặn. Lưu lượng quá cao làm tăng tổn thất ma sát, công suất động cơ và tải lên phớt, ổ bi, mặt bích.

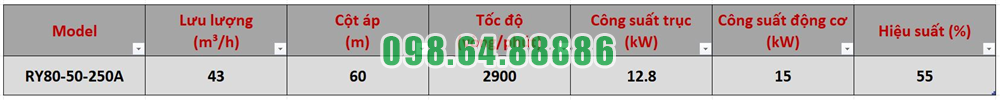

Điểm làm việc của RY80-50-250A cần được xác định theo tải nhiệt thực tế, nhiệt dung riêng của dầu, chênh lệch nhiệt độ dầu cấp – dầu hồi và tổng trở lực của mạch. Lưu lượng phù hợp giúp dầu lấy đủ nhiệt nhưng không bị giữ quá lâu tại vùng nóng.
Duy trì lưu lượng tối thiểu
Khi van đến thiết bị công nghệ đóng hoặc tải nhiệt giảm, bơm vẫn cần có dòng tuần hoàn tối thiểu. Đường bypass giúp dầu tiếp tục đi qua mạch an toàn và ngăn bơm làm việc trong trạng thái gần như khóa dòng.
Lưu lượng bypass phải được tính theo đặc tính bơm, nhiệt độ dầu và yêu cầu của bộ gia nhiệt. Bypass quá nhỏ không bảo vệ được bơm; bypass quá lớn làm giảm lượng dầu đến thiết bị cần nhiệt.
Bánh công tác và điểm làm việc ảnh hưởng đến hiệu quả
Tạo cột áp phù hợp với mạch nhiệt
Bánh công tác của RY80-50-250A phải tạo đủ cột áp để dầu vượt qua đường ống, van, bộ lọc, bộ gia nhiệt, áo bồn, coil, bộ trao đổi nhiệt và đường hồi. Cột áp thiếu làm những thiết bị có trở lực cao bị thiếu dầu.
Khi một phần bề mặt trao đổi nhiệt không nhận đủ dầu, công suất bộ gia nhiệt không được chuyển hết sang sản phẩm. Tăng nhiệt độ dầu để bù cho thiếu cột áp có thể làm dầu xuống cấp mà không cải thiện hiệu quả tổng thể.
Hoạt động gần vùng hiệu suất phù hợp
Bơm nên vận hành gần vùng hiệu suất tốt trên đường đặc tính. Khi lưu lượng quá thấp, dòng chảy trong thân bơm có thể tuần hoàn nội bộ, làm dầu và thân bơm tăng nhiệt. Khi lưu lượng quá cao, tổn thất và công suất trục tăng.
Bơm làm việc ổn định giúp giảm rung và duy trì vị trí tương đối của bánh công tác, trục và phớt. Độ ổn định cơ khí này góp phần giữ lưu lượng lâu dài, tránh suy giảm hiệu suất do mài mòn hoặc lệch trục.
Tốc độ quay phù hợp
Tốc độ quay ảnh hưởng trực tiếp đến lưu lượng, cột áp, công suất và mức độ khuấy động của dòng dầu. Tăng tốc độ có thể làm tăng khả năng cấp nhiệt nhưng đồng thời làm tăng tải động cơ, ma sát, rung và nguy cơ rò phớt.
Nếu dùng biến tần, cần giữ tốc độ trong vùng phù hợp với bơm và động cơ. Tốc độ thấp quá mức có thể làm dầu không đủ lưu lượng qua thiết bị; tốc độ cao quá mức có thể vượt giới hạn cơ khí và làm giảm độ tin cậy.
Đường hút được thiết kế để giảm tổn thất
Cửa hút đủ điều kiện cho dầu có độ nhớt cao
Dầu truyền nhiệt thường nhớt hơn khi nguội. Đường hút của RY80-50-250A cần có đường kính phù hợp, chiều dài hợp lý và ít co nối để giảm tổn thất khi khởi động.
Đường hút quá nhỏ hoặc có nhiều phụ kiện làm giảm áp suất tại cửa bơm. Khi đó, bơm dễ hút khí, rung và giảm lưu lượng. Hiệu suất truyền nhiệt giảm vì dầu không đến thiết bị với tốc độ cần thiết.
Giảm nguy cơ xâm thực và cuốn khí
Xâm thực và cuốn khí làm dòng dầu không liên tục, gây tiếng ồn, rung và giảm khả năng truyền nhiệt. Các điểm cao trên đường hút cần được xem xét để tránh tích khí.
Mặt bích, nắp lọc, van xả và các mối nối phải kín. Dầu có thể không rò ra ngoài nhưng không khí vẫn có thể lọt vào khi áp suất tại cửa hút thấp. Khí vào mạch làm giảm diện tích dòng chảy và tạo dao động lưu lượng.
Mức dầu và bình giãn nở phù hợp
Mức dầu phải đủ trong cả trạng thái nguội và nóng. Bình giãn nở cần có thể tích phù hợp với sự giãn nở của dầu, đồng thời duy trì điều kiện hút ổn định cho bơm.
Mức dầu thấp làm RY80-50-250A hút khí. Mức dầu quá cao làm giảm khoảng trống giãn nở và có thể làm áp suất tăng khi nhiệt độ dầu tăng. Cả hai tình trạng đều ảnh hưởng đến lưu lượng và hiệu suất truyền nhiệt.
Giảm tổn thất trên đường ống để giữ nhiệt lượng hữu ích
Đường cấp và đường hồi có kích thước phù hợp
Đường cấp phải đủ tiết diện để đưa dầu đến thiết bị cần nhiệt mà không tạo tổn thất quá lớn. Đường hồi cũng phải đủ khả năng tiếp nhận dầu từ các nhánh mà không tạo áp suất ngược cao.
Đường ống quá nhỏ làm vận tốc và tổn thất ma sát tăng. Bơm phải tạo cột áp lớn hơn, động cơ tiêu thụ nhiều điện hơn và lưu lượng thực tế đến thiết bị có thể giảm.
Hạn chế co nối và thay đổi tiết diện đột ngột
Mỗi co, van, tê, bộ lọc và đoạn thu nhỏ đều tạo thêm trở lực. Bố trí đường ống hợp lý giúp RY80-50-250A duy trì lưu lượng ở mức cần thiết mà không phải làm việc quá tải.
Đoạn ống ngay trước cửa hút cần đặc biệt hạn chế xoáy và biến động dòng. Đường đẩy có thể bố trí thiết bị đo và van, nhưng phải tính tổng trở lực trong điểm làm việc của bơm.
Giá đỡ đường ống độc lập
Đường ống dầu nóng phải có giá đỡ riêng và có khả năng hấp thụ giãn nở. Nếu đường ống truyền lực vào cửa bơm, khớp nối lệch, rung tăng và phớt bị ảnh hưởng.
Giãn nở nhiệt cũng có thể làm thay đổi cao độ hoặc hướng dòng. Bố trí giá đỡ đúng giúp đường ống giữ được hình học ổn định trong cả trạng thái nguội và nóng.
Cách nhiệt đường ống
Nhiệt thất thoát trên đường cấp làm giảm nhiệt độ dầu trước khi đến thiết bị. Bộ gia nhiệt phải tăng công suất để bù nhiệt, thời gian gia nhiệt kéo dài và chi phí vận hành tăng.
Đường ống, van, mặt bích và thiết bị cần được cách nhiệt phù hợp. Những vị trí cần kiểm tra rò rỉ phải được thiết kế để có thể tháo mở lớp cách nhiệt khi bảo dưỡng.
Phân phối dầu đều đến các nhánh gia nhiệt
Cân bằng trở lực giữa các nhánh
Khi RY80-50-250A cấp dầu cho nhiều bồn, máy sấy hoặc bộ trao đổi nhiệt, các nhánh phải được cân bằng. Nhánh có trở lực thấp sẽ nhận nhiều dầu hơn, trong khi nhánh dài hoặc có nhiều co nối bị thiếu lưu lượng.
Dòng phân phối không đều làm nhiệt độ giữa các thiết bị khác nhau dù cùng dùng một nguồn dầu. Việc cân bằng có thể thực hiện bằng kích thước ống, van điều chỉnh, bố trí tuyến và kiểm tra nhiệt độ dầu hồi.
Van điều chỉnh tại từng nhánh
Mỗi nhánh cần có van cô lập và van điều chỉnh khi yêu cầu tải nhiệt khác nhau. Van giúp phân bổ lưu lượng theo chế độ sản xuất và cô lập thiết bị khi bảo dưỡng.
Không nên đóng van quá nhanh hoặc đóng đồng thời nhiều nhánh mà không có bypass. Thay đổi đột ngột làm áp suất và lưu lượng trong mạch biến động, ảnh hưởng đến bơm và thiết bị trao đổi nhiệt.
Đo nhiệt độ dầu vào và ra
Nhiệt độ dầu cấp cho từng thiết bị và nhiệt độ dầu hồi là cơ sở đánh giá mức độ truyền nhiệt. Chênh lệch quá lớn có thể cho thấy lưu lượng thấp, tải nhiệt cao hoặc bề mặt trao đổi bị bám cặn.
Đo nhiệt độ tại đường chính nhưng bỏ qua các nhánh có thể che giấu tình trạng thiếu dòng cục bộ. Những thiết bị quan trọng cần có điểm đo riêng hoặc cảm biến lưu lượng phù hợp.
Bề mặt trao đổi nhiệt quyết định lượng nhiệt nhận được
Áo bồn và coil không bị tắc cặn
Cặn dầu hoặc cặn sản phẩm bám trong áo bồn, coil và bộ trao đổi nhiệt làm giảm diện tích truyền nhiệt hữu ích. Trở lực tăng khiến lưu lượng dầu giảm và RY80-50-250A phải làm việc nặng hơn.
Khi nhiệt độ sản phẩm tăng chậm, cần kiểm tra cả lưu lượng dầu và tình trạng bề mặt trao đổi. Chỉ tăng nhiệt độ dầu có thể làm dầu xuống cấp và làm lớp cặn dày hơn.
Bề mặt trao đổi được dầu bao phủ đều
Dòng dầu phải đi qua toàn bộ vùng trao đổi nhiệt thay vì chỉ đi theo một lối có trở lực thấp. Thiết kế đầu vào, đầu ra và vách hướng dòng của thiết bị có ảnh hưởng đến hiệu quả phân phối.
Bơm cung cấp cột áp và lưu lượng cần thiết, nhưng thiết bị công nghệ vẫn phải có kết cấu phân phối dòng phù hợp. Nếu áo bồn có vùng chết, tăng công suất bơm không luôn giải quyết được chênh lệch nhiệt.
Chênh lệch nhiệt được kiểm soát
Dầu quá nóng so với sản phẩm có thể tạo nhiệt cục bộ, làm biến đổi sản phẩm hoặc gây phân hủy dầu. Dầu quá nguội làm thời gian gia nhiệt dài và giảm năng suất.
Điều khiển tốt thường dựa trên sự phối hợp giữa nhiệt độ dầu cấp, nhiệt độ dầu hồi, nhiệt độ sản phẩm và lưu lượng. RY80-50-250A giúp duy trì dòng, còn công suất bộ gia nhiệt được điều chỉnh theo tải nhiệt.
Dầu truyền nhiệt phù hợp giúp bơm giữ hiệu suất
Độ nhớt phù hợp
Dầu có độ nhớt phù hợp giúp giảm tổn thất trên đường hút và đường ống, đồng thời giảm tải cho động cơ. Khi dầu quá nhớt, lưu lượng giảm và thời gian truyền nhiệt tăng.
Trong giai đoạn khởi động nguội, cần gia nhiệt theo tốc độ phù hợp và xác nhận bơm đã có điều kiện hút trước khi tăng công suất bộ gia nhiệt. Không nên ép bơm chạy với dầu có độ nhớt vượt điều kiện thiết kế.
Độ sạch của dầu
Cặn, mạt kim loại và sản phẩm oxy hóa làm tăng trở lực, gây xước phớt và giảm tiết diện dòng chảy. Bộ lọc phải được kiểm tra theo chênh áp để không làm giảm áp suất hút.
Dầu sạch giúp bề mặt trao đổi nhiệt ít bị bám cặn, qua đó cải thiện hiệu suất toàn hệ thống chứ không chỉ bảo vệ bơm. Khi dầu đổi màu, có mùi khét hoặc tạo cặn nhiều, cần xử lý nguyên nhân quá nhiệt.
Không để dầu bị giữ lâu tại vùng nóng
Dầu đứng yên trong bộ gia nhiệt hoặc khoang bơm dễ bị phân hủy. Bypass, lưu lượng tối thiểu và trình tự dừng đúng giúp đưa dầu ra khỏi vùng nhiệt cao.
Sau khi ngắt bộ gia nhiệt, bơm nên tiếp tục tuần hoàn trong thời gian phù hợp để đưa nhiệt dư đến khu vực trao đổi hoặc làm nguội.
Điều khiển RY80-50-250A để tối ưu truyền nhiệt
Bơm phải chạy trước khi gia nhiệt
Bộ gia nhiệt chỉ được cấp công suất khi RY80-50-250A đã chạy và có xác nhận dòng dầu. Tín hiệu xác nhận có thể lấy từ áp suất, lưu lượng, chênh áp hoặc công tắc dòng chảy.
Nếu chỉ dựa vào lệnh đóng contactor, hệ thống có thể cấp nhiệt khi bơm quay nhưng thiếu dầu, bị khóa dòng hoặc quay sai chiều. Khi đó dầu bị quá nhiệt nhưng thiết bị công nghệ vẫn thiếu nhiệt.
Điều chỉnh công suất nhiệt thay vì đóng mở bơm liên tục
Trong giai đoạn giữ nhiệt, bơm nên duy trì lưu lượng ổn định. Công suất bộ gia nhiệt được điều chỉnh theo nhiệt độ sản phẩm hoặc dầu hồi.
Đóng mở bơm liên tục làm áp suất và lưu lượng dao động, tăng số lần khởi động động cơ và gây biến động nhiệt. Nếu cần điều chỉnh lưu lượng, phải giữ bơm trong vùng làm việc an toàn bằng van điều khiển, bypass hoặc biến tần.
Liên động khi mất lưu lượng
Khi mất lưu lượng, bộ gia nhiệt phải ngắt hoặc giảm công suất ngay. Nguyên nhân có thể là bơm dừng, van đóng, bộ lọc tắc, mức dầu thấp hoặc đường hút bị cuốn khí.
Liên động này bảo vệ dầu khỏi quá nhiệt và ngăn cặn hình thành trên bề mặt gia nhiệt. Sau khi xử lý nguyên nhân, cần kiểm tra lại áp suất và lưu lượng trước khi cấp nhiệt trở lại.
Động cơ, khớp nối và phớt ảnh hưởng đến hiệu suất duy trì
Động cơ đủ công suất
Động cơ phải đáp ứng công suất trục của RY80-50-250A trong điều kiện dầu nguội, tải cao và mạch có trở lực lớn. Động cơ quá nhỏ dễ quá tải khi bộ lọc bẩn hoặc nhiều nhánh cùng hoạt động.
Bảo vệ quá tải, mất pha, lệch pha, sụt áp và quá nhiệt giúp động cơ làm việc trong vùng an toàn. Dòng điện tăng cần được kiểm tra cả nguyên nhân điện lẫn thủy lực.
Khớp nối căn chỉnh chính xác
Khớp nối lệch làm tăng rung, tải ổ bi và ma sát tại phớt. Hiệu suất truyền nhiệt suy giảm gián tiếp vì bơm có thể phải giảm tốc độ hoặc dừng để xử lý rung.
Sau khi kết nối đường ống, cần kiểm tra lại căn chỉnh vì tải đường ống và giãn nở nhiệt có thể làm thay đổi vị trí của bơm và động cơ.
Phớt và ổ bi làm việc ổn định
Phớt rò làm mất dầu, giảm mức dầu và có thể làm bơm hút khí. Ổ bi nóng hoặc hỏng làm tăng ma sát, rung và ảnh hưởng đến vị trí trục.
Phớt phải tương thích với dầu nóng. Ổ bi phải được bôi trơn đúng loại, đúng lượng và được theo dõi nhiệt độ. Bề mặt trục cần được kiểm tra khi thay phớt.
Tản nhiệt và hạn chế mất nhiệt quanh cụm bơm
Bơm và động cơ cần được bố trí cách nguồn bức xạ nhiệt trực tiếp. Động cơ phải có khoảng hở thông gió và không bị che kín cửa làm mát.
Mạch dầu nóng cần có khay thu gom dưới phớt và mặt bích để dầu không chảy lên động cơ. Cách nhiệt đường ống nên giảm thất thoát nhưng vẫn chừa vị trí kiểm tra rò và bảo dưỡng.
Khi cụm bơm được tản nhiệt phù hợp, phớt và ổ bi giữ được nhiệt độ ổn định hơn, dầu ít bị biến chất và hiệu suất tuần hoàn được duy trì lâu hơn.
Kiểm tra để giữ hiệu suất truyền nhiệt cao
Theo dõi các thông số thủy lực
Áp suất hút, áp suất đẩy, nhiệt độ dầu cấp, nhiệt độ dầu hồi và dòng điện động cơ cần được theo dõi cùng nhau. Áp suất đẩy giảm kèm lưu lượng giảm có thể liên quan đến thiếu dầu, quay sai chiều, bánh công tác hỏng hoặc đường ống hở.
Chênh áp tăng nhưng lưu lượng giảm có thể cho thấy bộ lọc, áo bồn hoặc bộ trao đổi nhiệt bị tắc. Cần xử lý nguyên nhân trước khi tăng tốc độ bơm.
Theo dõi rung và tiếng ồn
Rung tăng làm giảm độ ổn định cơ học và có thể tạo rò phớt. Tiếng ồn dạng lạo xạo, rít hoặc gõ có thể liên quan đến xâm thực, khí trong dầu, ổ bi hoặc bánh công tác.
Theo dõi xu hướng rung giúp phát hiện suy giảm trước khi bơm mất khả năng duy trì lưu lượng. Khi rung đi kèm nhiệt độ ổ bi tăng, cần kiểm tra khớp nối, bệ máy và tải đường ống.
Kiểm tra tình trạng dầu và bộ lọc
Bộ lọc cần được kiểm tra chênh áp và lượng cặn. Dầu cần được kiểm soát màu, mùi, độ nhớt và dấu hiệu oxy hóa theo quy trình của nhà máy.
Dầu xuống cấp làm tăng trở lực và giảm truyền nhiệt. Thay dầu mà không xử lý điểm quá nhiệt, bề mặt bám cặn hoặc lưu lượng tối thiểu không đủ sẽ khiến vấn đề lặp lại.
Bảo dưỡng theo hướng duy trì hiệu suất
Bảo dưỡng RY80-50-250A phải tập trung vào phớt, ổ bi, khớp nối, bánh công tác, bộ lọc, mặt bích, đường ống và chất lượng dầu. Bề mặt trao đổi nhiệt cũng cần được làm sạch theo mức độ bám cặn.
Khi thay phớt, cần kiểm tra trục và độ đảo. Khi thay ổ bi, cần căn chỉnh lại khớp nối. Khi thêm nhánh gia nhiệt hoặc kéo dài đường ống, phải kiểm tra lại cột áp và lưu lượng.
Trước khi tháo bơm, phải ngắt điện, cô lập van, xả áp, thu hồi dầu và chờ nguội. Sau bảo dưỡng, cần chạy thử với dầu tuần hoàn trước khi cấp công suất bộ gia nhiệt.

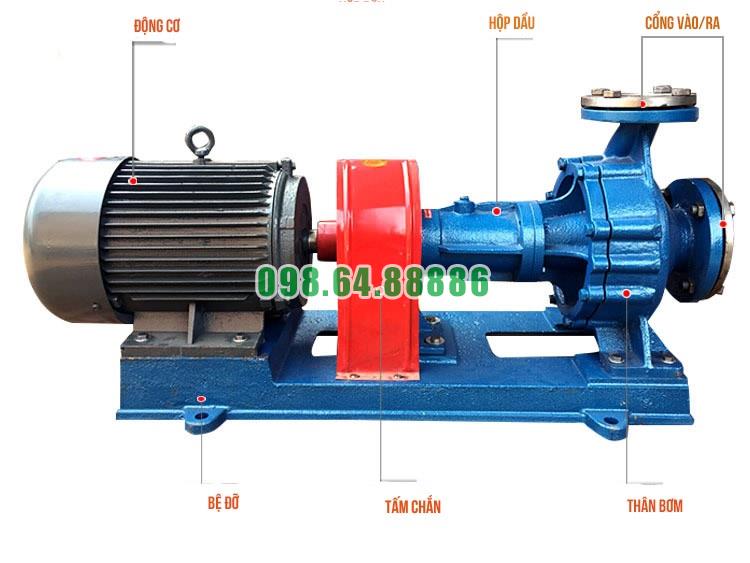

Bơm dầu truyền nhiệt RY80-50-250A với cấu trúc hỗ trợ vận hành bền bỉ
Bơm dầu truyền nhiệt RY80-50-250A được sử dụng trong các mạch tuần hoàn dầu nóng, nơi thiết bị phải làm việc liên tục trong điều kiện nhiệt độ cao và chịu tải ổn định. Cấu trúc của bơm có vai trò quyết định đến khả năng duy trì lưu lượng, độ kín, độ ổn định của trục và tuổi thọ của các bộ phận tiếp xúc với dầu truyền nhiệt.
Vận hành bền bỉ không chỉ phụ thuộc vào vật liệu chắc chắn. Bơm cần có sự phối hợp giữa thân bơm, buồng bơm, trục, cánh bơm, phớt, ổ trục, khớp nối và động cơ. Khi các bộ phận này được thiết kế phù hợp với dầu nóng và được lắp đặt đúng, RY80-50-250A có thể duy trì dòng dầu ổn định trong thời gian dài mà không phát sinh nhiều gián đoạn.
Thân bơm có kết cấu chắc chắn
Thân bơm là bộ phận bao quanh buồng làm việc và chịu tác động của áp suất, nhiệt độ cùng rung động trong quá trình vận hành. Kết cấu thân bơm chắc chắn giúp duy trì hình dạng ổn định khi dầu nóng tuần hoàn liên tục.
Khi thân bơm ít biến dạng, khoảng cách giữa các bộ phận bên trong được duy trì tốt hơn. Dòng dầu đi qua buồng bơm ổn định, đồng thời hạn chế nguy cơ cọ xát giữa phần quay và phần tĩnh.
Thân bơm cũng cần bảo đảm độ kín tại các mặt ghép. Một thân bơm có bề mặt lắp ráp chính xác giúp gioăng làm việc đều, giảm nguy cơ rò rỉ dầu nóng trong quá trình sản xuất.
Buồng bơm phù hợp với dầu truyền nhiệt
Buồng bơm là nơi dầu đi vào, nhận năng lượng từ cánh bơm và được đưa ra đường đẩy. Thiết kế buồng bơm thuận dòng giúp giảm vùng xoáy, hạn chế tổn thất thủy lực và giảm nhiệt phát sinh không cần thiết.
Dòng dầu đi qua buồng bơm đều giúp RY80-50-250A duy trì lưu lượng và cột áp ổn định. Khi dầu không bị giữ lâu tại vùng có nhiệt độ cao, nguy cơ dầu bị quá nhiệt cục bộ và tạo cặn cũng được hạn chế.
Khe hở trong buồng bơm cần phù hợp với điều kiện nhiệt. Khe hở quá nhỏ có thể gây cọ xát khi các chi tiết giãn nở. Khe hở quá lớn làm tăng rò nội và giảm hiệu suất tạo dòng.
Cánh bơm duy trì khả năng tạo dòng
Cánh bơm truyền năng lượng từ trục đến dầu. Hình dạng, độ cân bằng và bề mặt cánh ảnh hưởng trực tiếp đến lưu lượng và cột áp của RY80-50-250A.
Cánh bơm có kết cấu phù hợp giúp dầu được dẫn qua buồng bơm với dòng chảy ổn định. Khi cánh quay đúng tốc độ và không bị bám cặn, bơm có thể cung cấp đủ dầu nóng đến thiết bị sử dụng nhiệt.
Cánh bơm cũng cần có khả năng chịu tác động của nhiệt độ, độ nhớt và tạp chất trong môi chất. Dầu xuống cấp hoặc chứa cặn có thể làm mòn cánh, thay đổi khe hở và giảm hiệu quả vận hành.
Trục bơm ổn định trong quá trình quay
Trục truyền mô-men từ động cơ đến cánh bơm. Trục cần có độ cứng và độ chính xác phù hợp để duy trì vị trí của cánh trong buồng bơm.
Trục bị cong, mòn hoặc mất đồng tâm có thể làm cánh bơm dao động. Rung động này ảnh hưởng đến ổ trục, phớt và các mặt ghép. Dòng dầu có thể bị dao động, còn nguy cơ rò rỉ tại vị trí làm kín tăng lên.
Trục ổn định giúp các bộ phận làm việc đúng vị trí và giảm tải phụ trong quá trình vận hành. Đây là nền tảng cơ khí quan trọng cho độ bền của RY80-50-250A.
Cụm phớt chịu được dầu nóng
Phớt là bộ phận giữ kín tại vị trí trục đi qua thân bơm. Trong môi trường dầu nóng, phớt phải chịu nhiệt, chịu dầu, chịu ma sát và duy trì lực ép ổn định qua các chu kỳ vận hành.
Cụm phớt phù hợp giúp hạn chế dầu thoát ra ngoài và không khí lọt vào mạch tuần hoàn. Khi độ kín được duy trì, bơm giữ được lượng dầu cần thiết và giảm nguy cơ dòng dầu dao động.
Vật liệu phớt và gioăng cần được lựa chọn theo nhiệt độ, áp suất, tốc độ quay và loại dầu. Phớt có kích thước đúng nhưng vật liệu không phù hợp vẫn có thể nhanh chóng chai cứng, nứt hoặc mất đàn hồi.
Khoang phớt hạn chế tác động nhiệt
Khoang phớt được bố trí hợp lý giúp hạn chế nhiệt từ buồng bơm truyền trực tiếp đến cụm làm kín. Khi nhiệt độ tại phớt được kiểm soát, mặt phớt, vòng đệm và lò xo có điều kiện làm việc ổn định hơn.
Nếu phớt chịu nhiệt quá cao trong thời gian dài, vật liệu đàn hồi có thể suy giảm và mặt làm kín có thể bị ảnh hưởng. Thiết kế khoang phớt cần giảm sự tập trung nhiệt và hỗ trợ giữ điều kiện áp suất phù hợp.
Khả năng kiểm soát nhiệt tại khu vực phớt có ảnh hưởng trực tiếp đến độ kín và thời gian sử dụng của bơm. Đây là một trong những yếu tố quan trọng tạo nên vận hành bền bỉ với dầu nóng.
Ổ trục bảo đảm trục quay đúng tâm
Ổ trục giữ trục ở vị trí ổn định và chịu các tải phát sinh trong quá trình quay. Khi ổ trục làm việc tốt, cánh bơm duy trì khe hở phù hợp với buồng bơm và phớt không phải chịu rung động bất thường.
Ổ trục cần được lựa chọn cho tải, tốc độ quay và nhiệt độ của cụm bơm. Bôi trơn đúng loại, đúng lượng giúp hạn chế ma sát và quá nhiệt.
Các dấu hiệu như nhiệt độ ổ trục tăng, tiếng ồn lớn hoặc rung mạnh cần được kiểm tra sớm. Ổ trục hư hỏng nếu không xử lý có thể làm lệch trục, hỏng phớt và ảnh hưởng đến toàn bộ buồng bơm.
Khớp nối giảm tải phụ cho trục
Khớp nối truyền chuyển động từ động cơ đến bơm. Khớp nối được căn chỉnh chính xác giúp trục quay đồng tâm và hạn chế lực ngang truyền đến ổ trục, phớt cùng thân bơm.
Khớp nối lệch có thể làm RY80-50-250A rung trong quá trình vận hành. Rung động kéo dài làm tăng mài mòn tại phớt, làm lỏng bu lông và tạo tải lên đường ống.
Cấu trúc khớp nối phù hợp cần cho phép truyền mô-men ổn định và bù được sai lệch nhỏ trong giới hạn cho phép. Tuy nhiên, khớp nối không thể thay thế việc căn chỉnh chính xác khi lắp đặt.
Động cơ có công suất phù hợp
Động cơ cung cấp năng lượng để bơm tạo lưu lượng và cột áp. Công suất động cơ cần phù hợp với độ nhớt dầu, nhiệt độ, lưu lượng, cột áp và trở lực của mạch tuần hoàn.
Động cơ đủ công suất giúp RY80-50-250A làm việc ổn định, không phải liên tục chịu quá tải khi dầu nóng hoặc khi hệ thống có nhiều thiết bị trao đổi nhiệt. Động cơ quá nhỏ dễ nóng và giảm tốc độ quay, còn động cơ quá lớn có thể làm tăng chi phí vận hành nếu không được điều khiển phù hợp.
Bảo vệ động cơ bằng thiết bị điện phù hợp giúp hạn chế hư hỏng do quá dòng, mất pha, sụt áp hoặc nhiệt độ tăng cao.
Khả năng chịu giãn nở nhiệt
Dầu nóng làm thân bơm, trục, cánh, gioăng và đường ống giãn nở. Khi hệ thống nguội, các bộ phận lại co lại. Chu kỳ này lặp lại mỗi khi bơm khởi động và dừng.
Cấu trúc RY80-50-250A cần tính đến sự thay đổi kích thước do nhiệt. Khe hở, mặt ghép và cụm phớt phải duy trì chức năng khi bơm chuyển từ trạng thái nguội sang nóng.
Đường ống cũng cần có phương án bù giãn nở và giá đỡ phù hợp. Nếu lực nhiệt truyền vào thân bơm, các mặt bích có thể bị lệch và phớt chịu tải bất thường.
Vật liệu tương thích với dầu truyền nhiệt
Các bộ phận tiếp xúc với dầu cần có vật liệu phù hợp với nhiệt độ và tính chất của môi chất. Thân bơm, trục, cánh, phớt, gioăng và các bề mặt làm kín đều phải chịu được điều kiện làm việc thực tế.
Vật liệu không tương thích có thể bị ăn mòn, trương nở, chai cứng hoặc biến dạng. Những thay đổi này làm giảm độ kín, tăng mài mòn và ảnh hưởng đến lưu lượng.
Việc lựa chọn vật liệu cần dựa trên loại dầu, nhiệt độ liên tục, nhiệt độ cực đại, áp suất và thời gian tiếp xúc. Đây là cơ sở để bơm duy trì độ bền trong dài hạn.
Bề mặt bên trong hạn chế bám cặn
Bề mặt bên trong buồng bơm và cánh bơm ảnh hưởng đến khả năng di chuyển của dầu. Bề mặt phù hợp giúp giảm ma sát và hạn chế bám cặn trong quá trình tuần hoàn.
Dầu bị oxy hóa hoặc quá nhiệt có thể tạo cặn. Cặn làm thu hẹp tiết diện dòng chảy, tăng tổn thất và ảnh hưởng đến khe hở giữa cánh bơm với thân bơm.
Giữ dầu sạch, vệ sinh bộ lọc và kiểm tra buồng bơm giúp duy trì bề mặt làm việc ổn định. Khi ít cặn, RY80-50-250A có thể duy trì hiệu suất và giảm tải cho động cơ.
Kết cấu hạn chế rung động
Rung động kéo dài là nguyên nhân làm giảm tuổi thọ của bơm. RY80-50-250A cần được lắp trên nền chắc chắn, có khớp nối đồng tâm và đường ống được đỡ độc lập.
Cấu trúc thân bơm và giá đỡ phải đủ cứng để hạn chế dao động khi động cơ truyền mô-men. Cánh bơm cần được cân bằng và trục phải quay ổn định.
Giảm rung giúp bảo vệ phớt, ổ trục, bu lông và mối nối. Nó cũng giúp dòng dầu ổn định hơn, giảm tiếng ồn và hạn chế sự cố trong quá trình vận hành liên tục.
Thiết kế hỗ trợ kiểm tra và bảo dưỡng
Bơm vận hành bền bỉ cần được kiểm tra thuận tiện. Các vị trí như phớt, ổ trục, khớp nối, cửa xả dầu, buồng bơm và mối nối cần có khả năng tiếp cận phù hợp.
Khi kỹ thuật viên dễ kiểm tra, các dấu hiệu như rò rỉ, nhiệt độ tăng, cặn bẩn hoặc rung bất thường có thể được phát hiện sớm. Việc thay phớt, gioăng, ổ trục hoặc vệ sinh buồng bơm cũng được thực hiện nhanh hơn.
Thiết kế thuận tiện bảo dưỡng giúp giảm thời gian dừng máy. Đây là yếu tố quan trọng trong nhà máy nơi bơm phải phục vụ dây chuyền hoạt động theo ca.
Hệ thống bảo vệ khi điều kiện vận hành bất thường
RY80-50-250A cần được bảo vệ khi thiếu dầu, mất lưu lượng, quá nhiệt, quá áp hoặc động cơ quá tải. Các cảm biến và thiết bị bảo vệ giúp ngăn bơm tiếp tục làm việc trong điều kiện có thể gây hư hỏng.
Bơm chạy khô làm tăng nhiệt tại phớt. Bộ lọc bị tắc làm giảm điều kiện hút. Van đóng sai có thể làm áp suất tăng. Dầu quá nóng có thể ảnh hưởng đến chất lượng môi chất và vật liệu làm kín.
Thiết bị bảo vệ không thay thế bảo dưỡng, nhưng giúp giảm hậu quả khi phát sinh bất thường. Khi hệ thống tự động cảnh báo hoặc dừng bơm đúng thời điểm, các bộ phận quan trọng được bảo vệ tốt hơn.
Sự phối hợp giữa cấu trúc bơm và đường ống
Một bơm có kết cấu tốt vẫn có thể giảm tuổi thọ nếu đường ống lắp đặt sai. Đường hút cần thông thoáng, hạn chế đoạn cong gấp và không để lọt khí. Đường đẩy phải phù hợp với cột áp và lưu lượng.
Đường ống phải được đỡ riêng để không tạo lực lên cửa hút, cửa đẩy và thân bơm. Các mối nối cần căn chỉnh, gioăng đặt đúng và bu lông siết đều.
Khi đường ống không tạo tải phụ, thân bơm ít bị biến dạng và trục có điều kiện quay ổn định. Đây là điều kiện cần để cấu trúc bền bỉ của RY80-50-250A phát huy đúng hiệu quả.
Chất lượng dầu ảnh hưởng đến độ bền kết cấu
Dầu là môi chất trực tiếp đi qua toàn bộ bơm. Dầu có độ nhớt phù hợp giúp cánh bơm tạo dòng ổn định và giảm tải cho động cơ.
Dầu chứa cặn làm mòn cánh, xước mặt phớt và bám trong buồng bơm. Dầu bị oxy hóa có thể tạo sản phẩm phân hủy, làm tăng độ nhớt và giảm khả năng truyền nhiệt.
Kiểm soát chất lượng dầu giúp bảo vệ các chi tiết bên trong, duy trì khe hở và giảm nguy cơ bơm bị quá nhiệt. Cấu trúc bền chỉ phát huy lâu dài khi môi chất được sử dụng đúng điều kiện.
Chế độ khởi động giúp bảo vệ cấu trúc bơm
Trước khi khởi động, cần kiểm tra mức dầu, đường hút, van, bộ lọc và khả năng tuần hoàn. Bơm không nên chạy khi buồng bơm chưa có dầu hoặc khi đường hút đang bị chặn.
Khi dầu chưa đạt trạng thái chảy phù hợp, bơm không nên chịu tải cao ngay lập tức. Gia nhiệt và tăng tải theo từng bước giúp phớt, thân bơm, trục và gioăng thích nghi với sự thay đổi nhiệt.
Dừng bơm cũng cần thực hiện theo quy trình để tránh dầu bị giữ lâu tại vùng nhiệt cao. Khởi động và dừng đúng giúp giảm sốc nhiệt, rung và tải cơ học lên các bộ phận.
Bảo dưỡng các cấu trúc quan trọng
Bảo dưỡng RY80-50-250A cần tập trung vào cụm phớt, ổ trục, khớp nối, cánh bơm, buồng bơm, động cơ và các mối ghép. Mỗi bộ phận có dấu hiệu suy giảm riêng nhưng đều có thể ảnh hưởng đến độ bền chung.
Phớt rò rỉ cần được kiểm tra cùng trục và ổ trục. Ổ trục nóng cần được kiểm tra bôi trơn và căn chỉnh. Cánh bơm giảm hiệu suất cần được kiểm tra cặn và mài mòn. Buồng bơm cần được vệ sinh nếu có dấu hiệu tăng trở lực.
Bảo dưỡng theo tình trạng thực tế giúp thay đúng bộ phận, giảm dừng máy và duy trì bơm trong vùng vận hành ổn định.
Cấu trúc hỗ trợ vận hành bền bỉ của RY80-50-250A
Cấu trúc hỗ trợ vận hành bền bỉ của Bơm dầu truyền nhiệt RY80-50-250A gồm thân bơm chắc chắn, buồng bơm thuận dòng, cánh bơm phù hợp, trục ổn định, phớt chịu dầu nóng, ổ trục được bảo vệ và khớp nối được căn chỉnh chính xác. Khả năng chịu giãn nở nhiệt, vật liệu tương thích với dầu và thiết kế thuận lợi cho bảo dưỡng cũng có vai trò quan trọng.
Những yếu tố này cần đi cùng đường ống có trở lực phù hợp, dầu sạch, điều kiện hút tốt và chế độ khởi động đúng. Khi cấu trúc bơm và điều kiện hệ thống được phối hợp, RY80-50-250A có thể duy trì dòng dầu nóng ổn định, giảm rung, hạn chế rò rỉ và phục vụ dây chuyền trong thời gian dài.
Độ bền của bơm không chỉ được tạo nên bởi một bộ phận riêng lẻ. Đó là kết quả của sự đồng bộ giữa kết cấu cơ khí, vật liệu, làm kín, truyền động, lắp đặt và bảo dưỡng trong toàn bộ mạch dầu truyền nhiệt.
Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY
Hình ảnh thực tế bơm dầu truyền nhiệt RY
