Máy bơm dầu truyền nhiệt RY125-80-160 160m3/h, 50m, 22kW, 2900 vòng/phút

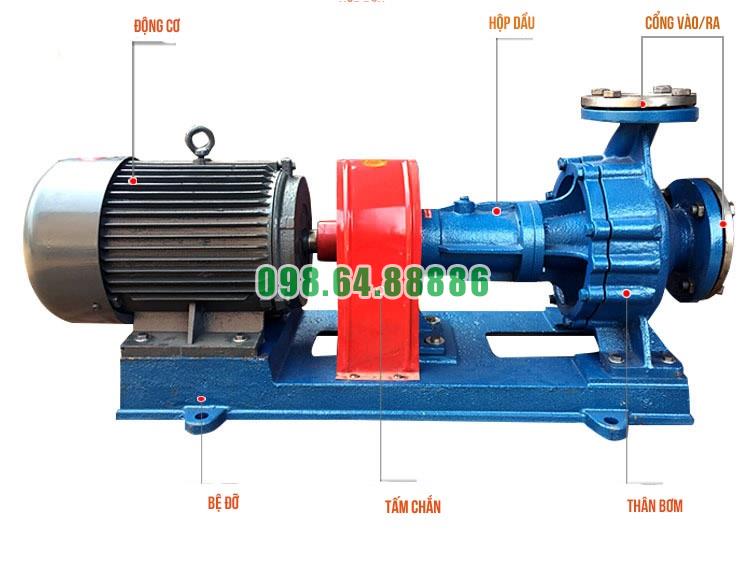

Cấu tạo cơ bản của Bơm dầu truyền nhiệt RY125-80-160

Bơm dầu truyền nhiệt RY125-80-160 có kết cấu kiểu đỡ một phía, gồm các cụm chính như thân bơm, rôto, ổ trục, bộ làm kín và bộ truyền động. Các bộ phận này phối hợp với nhau để thực hiện quá trình hút, tăng áp và tuần hoàn dầu nóng trong hệ thống.

Thân bơm

Thân bơm cùng nắp bơm tạo thành khoang làm việc chính. Cửa hút được bố trí theo hướng trục, còn cửa xả bố trí hướng tâm theo phương thẳng đứng.

Cụm rôto

Cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Bánh công tác quay để truyền năng lượng cho dầu, còn trục bơm truyền mô-men từ động cơ đến bánh công tác.

Cụm ổ trục

Thân ổ trục chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto. Cụm này giúp trục bơm quay ổn định trong quá trình vận hành.

Cụm làm kín

Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt. Bộ phận này giúp hạn chế rò rỉ dầu và hỗ trợ bơm làm việc trong môi trường nhiệt độ cao.

Cụm truyền động

Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, truyền động qua khớp nối mềm kiểu ba chấu. Khớp nối có nhiệm vụ truyền chuyển động từ động cơ đến trục bơm.

Các bộ phận phụ trợ

Ngoài các cụm chính, bơm còn có ống dẫn dầu, nắp chặn ổ trục và giá đỡ. Các chi tiết này hỗ trợ bôi trơn, cố định và bảo vệ cụm ổ trục.

Cấu tạo cơ bản của Bơm dầu truyền nhiệt RY125-80-160 gồm thân bơm, nắp bơm, bánh công tác, trục bơm, ổ bi, thân ổ trục, bộ làm kín, khớp nối và giá đỡ. Kết cấu này phù hợp với nhiệm vụ tuần hoàn dầu truyền nhiệt trong các hệ thống gia nhiệt công nghiệp.

Bơm dầu truyền nhiệt RY125-80-160 cho hệ thống gia nhiệt nhà máy

Bơm dầu truyền nhiệt RY125-80-160 phù hợp với các hệ thống gia nhiệt nhà máy sử dụng dầu tải nhiệt làm môi chất tuần hoàn. Với lưu lượng 160 m³/h, cột áp 50 m và tốc độ quay 2.900 vòng/phút, bơm đáp ứng tốt nhu cầu vận chuyển dầu nóng liên tục giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt.

Vai trò trong hệ thống gia nhiệt

Trong hệ thống gia nhiệt nhà máy, RY125-80-160 có nhiệm vụ duy trì dòng dầu nóng tuần hoàn liên tục. Dầu được đưa từ đường hồi đến nguồn gia nhiệt, sau đó tiếp tục đi tới các thiết bị cần nhiệt như bộ trao đổi nhiệt, bồn gia nhiệt hoặc máy sấy.

Sau khi truyền nhiệt, dầu quay trở lại hệ thống để tiếp tục chu trình.

Phù hợp với hệ thống có nhu cầu tuần hoàn lớn

Lưu lượng 160 m³/h giúp bơm phù hợp với các dây chuyền có nhiều điểm sử dụng nhiệt hoặc cần vận chuyển lượng dầu lớn trong thời gian dài.

Cột áp 50 m giúp bơm khắc phục tổn thất áp suất qua đường ống, van, bộ lọc và các thiết bị trao đổi nhiệt.

Thích hợp với môi chất nhiệt độ cao

RY125-80-160 thuộc dòng bơm dùng cho dầu truyền nhiệt và các chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.

Đặc điểm này phù hợp với các hệ thống gia nhiệt công nghiệp cần duy trì nhiệt độ cao và vận hành liên tục.

Hỗ trợ vận hành ổn định

Bơm và động cơ được lắp đồng tâm trên cùng bệ máy, truyền động qua khớp nối mềm. Kết cấu này giúp truyền mô-men ổn định và thuận tiện cho việc kiểm tra, căn chỉnh và bảo dưỡng.

Thiết kế tản nhiệt tự nhiên cũng giúp giảm phụ thuộc vào hệ thống làm mát bằng nước.

Phù hợp với nhiều dây chuyền trong nhà máy

Bơm dầu truyền nhiệt RY125-80-160 có thể sử dụng trong các hệ thống gia nhiệt thuộc ngành hóa chất, cao su, nhựa, dệt nhuộm, chế biến thực phẩm, chế biến gỗ và sản xuất vật liệu làm đường.

Model này đặc biệt phù hợp với các hệ thống cần cấp nhiệt liên tục cho nhiều thiết bị cùng lúc.

Lưu ý khi vận hành

Trước khi khởi động với dầu nóng, bơm cần được mồi đầy môi chất và gia nhiệt sơ bộ. Trong quá trình vận hành cần theo dõi lưu lượng, áp suất, độ rung, nhiệt độ ổ trục và tình trạng làm kín.

Đường ống hút và đẩy cũng cần có giá đỡ độc lập để tránh truyền tải trọng trực tiếp lên thân bơm.

Bơm dầu truyền nhiệt RY125-80-160 cho hệ thống gia nhiệt nhà máy phù hợp với các hệ thống cần tuần hoàn dầu nóng lưu lượng lớn, vận hành liên tục và cấp nhiệt ổn định cho nhiều thiết bị công nghệ.

Với lưu lượng 160 m³/h, cột áp 50 m và tốc độ 2.900 vòng/phút, RY125-80-160 là lựa chọn phù hợp cho nhiều hệ thống gia nhiệt công nghiệp khi được lắp đặt và vận hành đúng điều kiện thiết kế.
