Bơm dầu truyền nhiệt RY65-40-250A cột áp 51 m, công suất 7.5 kW, lưu lượng 20 m3/h

Đặc điểm thiết kế gọn gàng của Bơm dầu truyền nhiệt RY65-40-250A

Bơm dầu truyền nhiệt RY65-40-250A có thiết kế theo hướng gọn, tập trung các cụm cơ khí chính trên cùng một bệ máy. Đây là ưu điểm đáng chú ý đối với các hệ thống gia nhiệt cần tiết kiệm diện tích lắp đặt nhưng vẫn bảo đảm thuận tiện cho vận hành và bảo dưỡng.

Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ quay 2.900 vòng/phút và công suất 7,5 kW, model này vừa đáp ứng yêu cầu tuần hoàn dầu nóng vừa có cấu trúc phù hợp với không gian nhà máy.

Kết cấu đỡ một phía giúp cụm bơm gọn hơn

RY65-40-250A sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm.

Các bộ phận như thân bơm, bánh công tác, trục, ổ bi và bộ làm kín được bố trí tập trung theo phương trục. Cách sắp xếp này giúp hạn chế sự phân tán của các chi tiết cơ khí, làm cho tổng thể cụm bơm gọn và rõ ràng hơn.

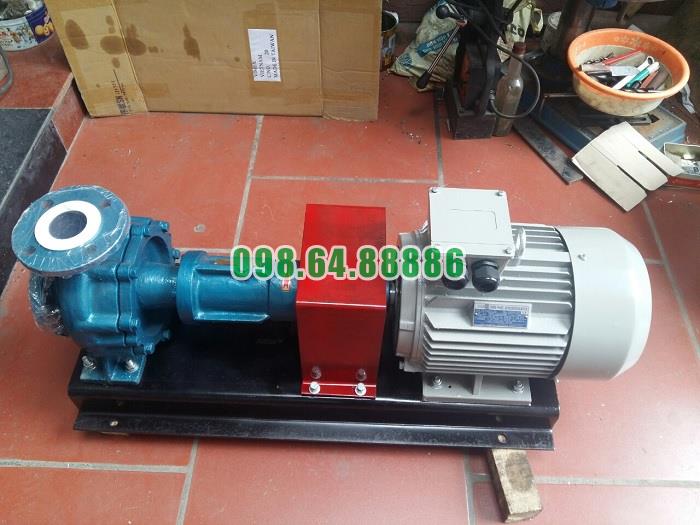

Bơm và động cơ bố trí trên cùng bệ máy

Một đặc điểm nổi bật trong thiết kế gọn gàng của Bơm dầu truyền nhiệt RY65-40-250A là bơm và động cơ được lắp đồng tâm trên cùng một bệ.

Hai bộ phận được nối với nhau bằng khớp nối mềm kiểu ba chấu, không cần sử dụng hệ truyền động trung gian phức tạp. Nhờ đó, cụm máy có bố cục đơn giản và thuận tiện hơn khi bố trí trên móng.

Cụm ổ trục được tích hợp tập trung

Hai bộ vòng bi được bố trí trong thân ổ trục để đỡ và định vị rôto.

Việc tập trung các vòng bi trong cùng một cụm giúp giảm số lượng gối đỡ rời, đồng thời giữ phần phía sau thân bơm tương đối gọn. Thiết kế này cũng thuận tiện khi cần kiểm tra hoặc bảo dưỡng ổ bi.

Cửa hút và cửa xả bố trí hợp lý

RY65-40-250A có cửa hút theo hướng trục và cửa xả hướng tâm theo phương thẳng đứng.

Cách bố trí này giúp đường hút và đường đẩy được tổ chức rõ ràng quanh cụm bơm, hạn chế đường ống phải vòng qua nhiều bộ phận khác.

Cửa hút danh nghĩa 65 mm và cửa xả 40 mm cũng giúp kỹ thuật viên dễ xác định phương án kết nối ngay từ ký hiệu model.

Tản nhiệt tự nhiên giúp giảm thiết bị phụ trợ

Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Đây là một trong những yếu tố quan trọng giúp RY65-40-250A có thiết kế gọn hơn. Khi không cần hệ thống nước làm mát riêng, số lượng đường ống và thiết bị phụ trợ quanh bơm được giảm xuống.

Nhờ đó, khu vực lắp đặt trở nên thông thoáng và đơn giản hơn.

Cụm làm kín có cấu tạo tập trung

Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.

Các chi tiết làm kín được bố trí tập trung tại khu vực nắp bơm và trục, không tạo ra một hệ thống phụ trợ cồng kềnh bên ngoài. Điều này tiếp tục góp phần giữ cho tổng thể bơm gọn gàng.

Lợi ích thực tế của thiết kế gọn

Thiết kế gọn của RY65-40-250A giúp tiết kiệm diện tích bố trí, thuận tiện khi lắp thêm bơm dự phòng và tạo điều kiện tổ chức đường ống khoa học hơn.

Đồng thời, cấu trúc tập trung cũng giúp kỹ thuật viên dễ tiếp cận các cụm chính như khớp nối, ổ bi, trục, bánh công tác và bộ làm kín khi cần bảo trì.

Tuy nhiên, khu vực lắp đặt vẫn phải chừa đủ khoảng trống để tháo lắp và kiểm tra, không nên đặt bơm quá sát các thiết bị xung quanh.

Đặc điểm thiết kế gọn gàng của Bơm dầu truyền nhiệt RY65-40-250A được thể hiện ở kết cấu đỡ một phía, cụm ổ trục tập trung, bơm và động cơ lắp chung trên bệ, cửa hút – cửa xả bố trí hợp lý và cơ chế tản nhiệt tự nhiên.

Nhờ những đặc điểm này, RY65-40-250A có thể tối ưu không gian lắp đặt mà vẫn duy trì cấu trúc rõ ràng, thuận tiện cho vận hành và bảo dưỡng. Với 20 m³/h, 51 m, 2.900 vòng/phút và công suất 7,5 kW, đây là model phù hợp cho nhiều hệ thống tuần hoàn dầu tải nhiệt cần một cụm bơm gọn và dễ bố trí.
