Bơm tuần hoàn dầu truyền nhiệt RY80-50-200 Công suất 15 kW, lưu lượng 50 m3/h, cột áp 50 m

Cách thức tuần hoàn dầu tải nhiệt liên tục bằng bơm dầu truyền nhiệt RY80-50-200

Bơm dầu truyền nhiệt RY80-50-200 có nhiệm vụ duy trì dòng dầu tải nhiệt tuần hoàn liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và công suất 15 kW, bơm giúp dầu nóng lưu thông ổn định trong mạch kín của hệ thống.

Dầu hồi được đưa vào cửa hút

Sau khi truyền nhiệt cho thiết bị công nghệ, dầu tải nhiệt quay trở lại đường hồi và đi vào cửa hút của RY80-50-200.

Cửa hút bố trí theo hướng trục, giúp dầu đi trực tiếp đến tâm bánh công tác. Trước khi vận hành, thân bơm phải được mồi đầy dầu để tránh chạy khô và duy trì dòng hút ổn định.

Bánh công tác tạo dòng tuần hoàn

Khi động cơ hoạt động, trục bơm làm bánh công tác quay ở 2.900 vòng/phút. Dầu tại tâm bánh công tác nhận năng lượng và được đẩy ra phía ngoài nhờ lực ly tâm.

Quá trình này diễn ra liên tục, tạo điều kiện để dầu mới từ đường hồi tiếp tục đi vào cửa hút.

Tăng áp để dầu đi qua toàn hệ thống

Sau khi rời bánh công tác, dầu đi vào thân bơm và được tăng áp trước khi ra cửa xả.

Với cột áp 50 m, RY80-50-200 giúp dòng dầu thắng tổn thất qua đường ống, van, bộ lọc và thiết bị trao đổi nhiệt khi tổng trở lực hệ thống phù hợp với điểm làm việc của bơm.

Đưa dầu nóng đến thiết bị sử dụng nhiệt

Dầu sau khi được tăng áp được đẩy qua cửa xả đến lò gia nhiệt, bộ trao đổi nhiệt, bồn gia nhiệt hoặc các thiết bị cần cấp nhiệt.

Tại các thiết bị này, dầu truyền một phần nhiệt lượng cho quá trình sản xuất rồi quay trở lại đường hồi.

Hình thành vòng tuần hoàn khép kín

Quá trình tuần hoàn bằng bơm dầu truyền nhiệt RY80-50-200 diễn ra theo chu trình:

Dầu hồi → cửa hút → bánh công tác → tăng áp → cửa xả → thiết bị sử dụng nhiệt → đường hồi → trở lại bơm.

Chu trình lặp lại liên tục trong suốt thời gian hệ thống vận hành, giúp dầu tải nhiệt không ngừng lưu thông giữa nguồn nhiệt và nơi tiêu thụ nhiệt.

Duy trì lưu lượng ổn định khi vận hành liên tục

Để vòng tuần hoàn hoạt động hiệu quả, bơm cần duy trì lưu lượng phù hợp và không được chạy trong tình trạng thiếu dầu.

Với điểm làm việc 50 m³/h, hệ thống cần được điều chỉnh để dòng dầu qua bơm luôn ổn định. Việc giảm lưu lượng quá mức có thể làm điều kiện thủy lực xấu đi và tăng nguy cơ tích tụ nhiệt trong thân bơm.

Cách thức tuần hoàn dầu tải nhiệt liên tục bằng bơm dầu truyền nhiệt RY80-50-200 dựa trên việc bánh công tác liên tục hút dầu từ đường hồi, truyền năng lượng cho môi chất, tăng áp rồi đẩy dầu đến thiết bị sử dụng nhiệt.

Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và công suất 15 kW, RY80-50-200 giúp duy trì vòng tuần hoàn dầu nóng ổn định, bảo đảm quá trình truyền nhiệt diễn ra liên tục trong hệ thống công nghiệp

Bơm dầu truyền nhiệt RY80-50-200 phục vụ sản xuất vật liệu làm đường bê tông nhựa

Bơm dầu truyền nhiệt RY80-50-200 phục vụ sản xuất vật liệu làm đường bê tông nhựa bằng cách duy trì dòng dầu tải nhiệt nóng tuần hoàn liên tục giữa thiết bị gia nhiệt và các công đoạn cần cấp nhiệt. Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, bơm phù hợp với hệ thống cần truyền nhiệt ổn định trong dây chuyền sản xuất bê tông nhựa.

Vai trò của RY80-50-200 trong dây chuyền bê tông nhựa

Trong sản xuất vật liệu làm đường, dầu tải nhiệt thường được dùng để cấp nhiệt gián tiếp cho các bồn chứa, đường ống và thiết bị cần duy trì nhiệt độ cao.

RY80-50-200 có nhiệm vụ đưa dầu nóng từ nguồn gia nhiệt đến các khu vực sử dụng nhiệt rồi đưa dầu quay trở lại để tiếp tục chu trình.

Duy trì nhiệt cho bồn chứa nhựa đường

Nhựa đường cần được giữ ở nhiệt độ phù hợp để duy trì độ linh động và khả năng bơm chuyển.

RY80-50-200 giúp dầu tải nhiệt tuần hoàn đều qua hệ thống gia nhiệt của bồn chứa, từ đó hỗ trợ duy trì nhiệt độ ổn định và hạn chế hiện tượng nhựa đường nguội cục bộ.

Hỗ trợ gia nhiệt đường ống và thiết bị

Ngoài bồn chứa, dầu tải nhiệt có thể được dẫn qua các đường ống áo nhiệt hoặc thiết bị trao đổi nhiệt trong dây chuyền.

Với lưu lượng 50 m³/h, RY80-50-200 giúp dòng dầu nóng được duy trì liên tục, hỗ trợ giữ nhiệt cho các vị trí quan trọng trong quá trình vận chuyển và xử lý nhựa đường.

Cột áp 50 m giúp thắng trở lực hệ thống

Hệ thống gia nhiệt trong nhà máy bê tông nhựa thường có nhiều đoạn ống, van, co nối và thiết bị trao đổi nhiệt.

Cột áp 50 m tại điểm vận hành đang xét giúp dầu tải nhiệt vượt qua các trở lực này và duy trì vòng tuần hoàn ổn định trong toàn hệ thống.

Động cơ 15 kW duy trì vận hành liên tục

Động cơ 15 kW giúp bơm hoạt động ở khoảng 2.900 vòng/phút, cung cấp mô-men cho bánh công tác để duy trì lưu lượng và cột áp cần thiết.

Khả năng vận hành liên tục phù hợp với đặc điểm của dây chuyền bê tông nhựa, nơi hệ thống gia nhiệt thường phải hoạt động ổn định trong suốt quá trình sản xuất.

Phù hợp với dầu tải nhiệt nhiệt độ cao

Dòng RY được thiết kế để vận chuyển môi chất nhiệt độ cao, với nhiệt độ làm việc không vượt quá 350°C.

Đặc điểm này giúp RY80-50-200 phù hợp với các mạch dầu tải nhiệt phục vụ gia nhiệt nhựa đường và các thiết bị trong dây chuyền sản xuất vật liệu làm đường.

Tản nhiệt tự nhiên giúp hệ thống đơn giản hơn

RY80-50-200 sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Thiết kế này giúp giảm hệ thống phụ trợ quanh cụm bơm, thuận tiện cho việc bố trí trong khu vực sản xuất bê tông nhựa và giảm nhu cầu lắp thêm đường nước làm mát.

Bơm dầu truyền nhiệt RY80-50-200 phục vụ sản xuất vật liệu làm đường bê tông nhựa chủ yếu bằng cách duy trì dòng dầu tải nhiệt liên tục cho bồn chứa, đường ống và các thiết bị cần gia nhiệt.

Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, RY80-50-200 phù hợp với các hệ thống tuần hoàn dầu nóng cần vận hành ổn định, giúp duy trì nhiệt cho nhựa đường và hỗ trợ dây chuyền sản xuất bê tông nhựa hoạt động liên tục

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

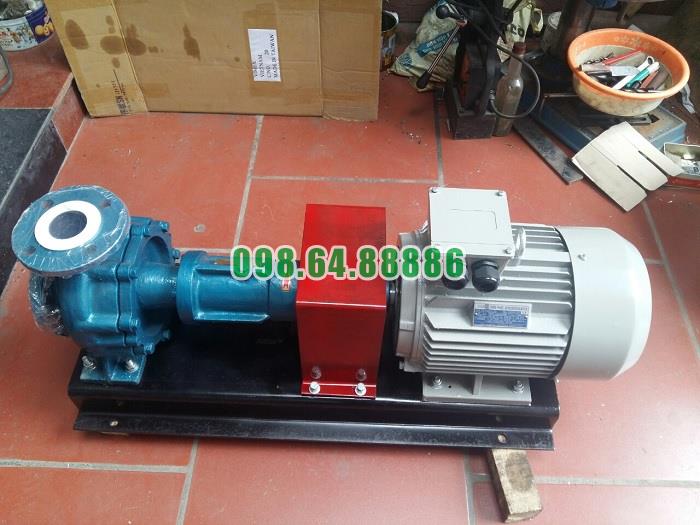

Hình ảnh thực tế bơm dầu truyền nhiệt RY
